Торцевые уплотнения вала насоса

Информация о "Торцевые уплотнения вала насоса"

Торцевое уплотнение вала имеет большое значение для работы центробежных насосов, которые используются для перекачивания различных жидкостей: от воды и пищевых до химических и опасных веществ. Обеспечивая герметичность соединения корпуса и вращающегося вала, оно подвергается трению о вал, а также давлению жидкости. Существует несколько видов механических торцевых уплотнений, имеющих свои особенности и подходящих для разных условий эксплуатации, что важно учитывать при выборе. Рассмотрим каждое из них подробнее.

Разновидности и развитие уплотнений

Сальниковое — фактически это предшественник торцевых уплотнений, выполняющий ту же функцию: специальный шнур или бечевка с особым плетением, который наматывается на вал, чтобы соединение стало герметичным. Это недорого, быстро — но такое уплотнение не выдерживает высокого давления, быстро изнашивается и становится причиной деформации самого вала, в результате чего его через некоторое время необходимо менять или ремонтировать. Также создается сопротивление, из-за чего теряется часть мощности. Более дорогие при приобретении торцевые уплотнения оказываются выгоднее — их не нужно часто менять, они способствуют сохранению работоспособности вала, их эффективность выше, поскольку нет потерь энергии из-за снижения мощности. Купить сальниковое уплотнение вала достаточно легко, однако такое решение нельзя назвать наиболее рациональным с учетом перспективы.

Манжетное — эластичное (резиновое, каучуковое или полимерное, часто армированное для повышения прочности) кольцо, надевающееся на вал. Оно удобнее, чем сальниковое, но тоже относительно быстро изнашивается и, кроме того, не обеспечивает полной герметичности. На самовсасывающих насосах может стать причиной перегрева механизма.

Щелевое (лабиринтное) — специальная втулка, создающая зазор, через который и перекачивается жидкость. Последовательность таких щелей создает лабиринт — пока жидкость проходит через него, она теряет часть энергии, поэтому на выходе нет сильного давления. Но этот вариант не герметичен, поэтому чаще используется не как торцевой, а внутри насосов.

Принципы работы торцевого уплотнения

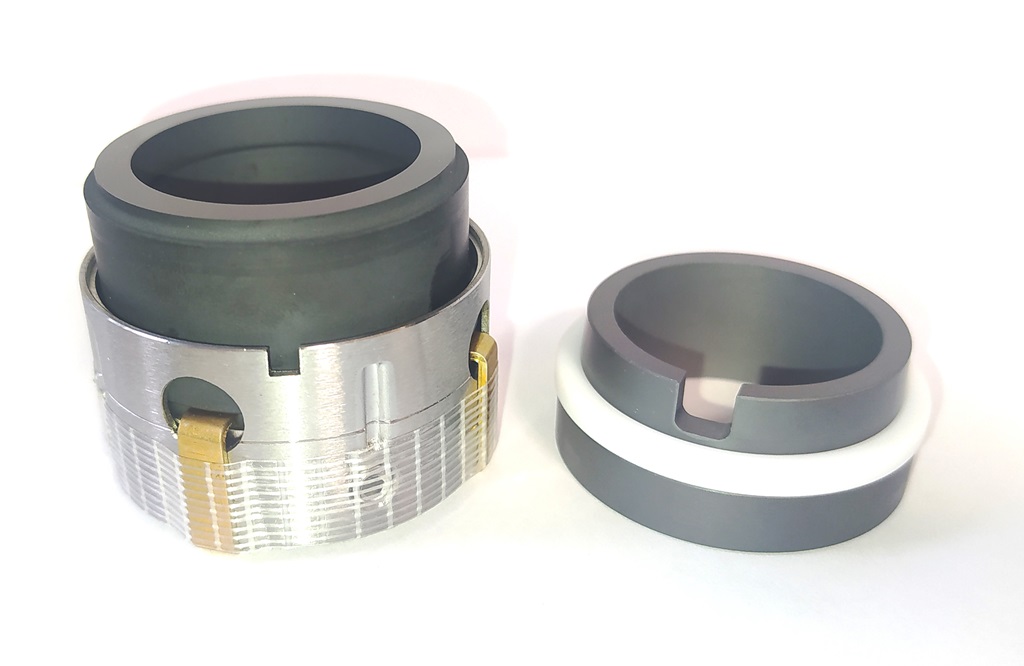

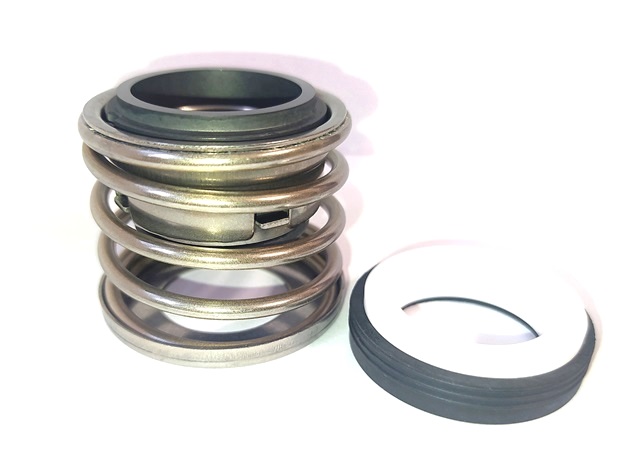

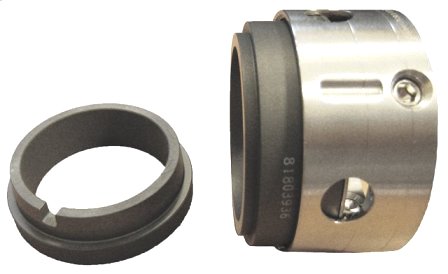

Разновидностей этой детали много, но общий принцип действия схож. В комплект уплотнения вала насоса входят два основных элемента в форме колец — их ставят на край вала, один фиксируется на нем, другой можно вращать. Чтобы обеспечить максимальное прилегание, между ними устанавливается пружина и вторичные уплотнители — упругие кольца-прокладки. Таким образом можно обеспечить практически герметичное прилегание и надежную фиксацию, минимизировать потери из-за трения элементов и расходы на обслуживание. Чтобы получить максимум преимуществ от использования, следует правильно подбирать разновидность, размеры, материалы, а также соблюдать правила эксплуатации и при необходимости ремонта привлекать квалифицированных специалистов.

Требования

Выбор торцевых уплотнений насосов и насосных агрегатов, как и других компонентов для такого оборудования, регламентируется государственными стандартами ГОСТ Р 54806-2011 и ГОСТ Р 52743-2007. Что касается материалов, они должны обладать:

• твердостью;
• износостойкостью;
• устойчивостью к различным видам коррозии (воздействие воды и/или других жидкостей, в том числе агрессивных, повышенного давления, высоких и низких температур и др.);
• теплопроводностью;
• низким коэффициентом трения.

С учетом этих параметров для изготовления уплотнений применяют графит, карбид вольфрама и кремния, оксид алюминия. Наиболее востребовано графитовое уплотнение для насоса, также часто материалы используются в парах. Прокладки изготавливают из эластомеров — эластичных полимеров, которые в быту чаще относят к «резине». Кроме повышенной эластичности, остальными характеристиками они могут отличаться — это устойчивость к воздействию высоких и низких температур, масел и агрессивных веществ, износостойкость и т.д.

Как подобрать торцевое уплотнение центробежного насоса или другого насосного оборудования

Выбирая уплотнитель торцевой, следует учитывать особенности агрегата, где он будет установлен: с какими жидкостями работает (вода, нефтехимия, другие агрессивные вещества), диаметр вала и другие параметры.

Компания John Crane («Джон Крейн») предлагает один из самых широких ассортиментов механических уплотнений насоса, как универсальных, так и разработанных специально для определенных отраслей. С помощью системы фильтров на сайте вам будет проще подобрать подходящие варианты. Нажмите «Заказать» и укажите свои контакты, чтобы наш менеджер мог уточнить запрос и условия. Также вы можете связаться с нами по телефону, в том числе в формате обратного звонка, или по электронной почте, чтобы получить торцевые уплотнения и другие детали для оборудования в любом регионе России или Республике Беларусь.
