Мембранные муфты серии L

Производитель

Metastream

Цена по запросу

Заказать

Технические характеристики

Диаметр вала:

от 8 до 347 мм

Все характеристики

скачать pdf

Задать вопрос

Условия доставки

Самовывоз

Сегодня

Отправка экспресс-почтой/ТК

В день прихода оплаты

Подробнее о доставке

Оплата

Безналичный расчет

100% предоплата по счету

* Другие условия по договору

Описание
Характеристики
Размеры Размеры
Расшифровка обозначения Расшифровка обозначения
Документы

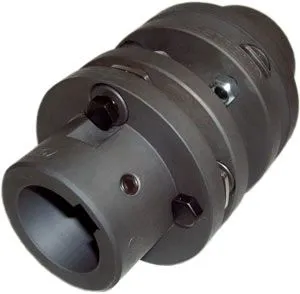

Механические мембранные муфты серии L (LSEC / LSEH) Metastream фирмы Джон Крейн - это металлические мембранные муфты, специально спроектированные как экономичное решение, отвечающее требованиями сложных промышленных применений. Типоразмер муфт подбирается по показателю передаваемого крутящего момента, а возможность использования полумуфт с проточками под винты позволяет осуществить подбор под требуемый размер вала. Идеальны для применения, где небольшое расстояние между торцами валов (PMTB).

Вес муфты: 1,4...1430 кг
Частота вращения до 18000 об/мин
Допускаемое смещение валов.
Осевое: ±1,5...±8,8 мм
Угловое: до ±1 град
Радиальное: ± 0,5...±2,3 мм

Муфты легко монтируются
Работоспособны в любом направлении вращения вала
Полумуфты поставляются как с расточкой, так и без расточки
Детали из углеродистой стали имеют антикоррозионное покрытие
Точный подбор полумуфты под размер вала
Соответствуют требованиям ATEX 95 для эксплуатации оборудования в опасных условиях

Представленная модель имеет ряд преимуществ перед своими аналогами: за счет модернизированной пластинчатой конструкции муфта обеспечивает эффективное снижение радиальной и осевой нагрузки, отсутствие перекосов в ходе эксплуатации. Такое решение позволяет снизить уровень вибрации, шумов, повысить надежность и долговечность.

Инновационная конструкция муфты L позволяет существенно сократить время монтажа

Насосы и Уплотнения. Муфты L разрез

Область применения механических мембранных муфт L: Данное оборудование эффективно применяется в в металлургической, резинотехнической, машиностроительной промышленности. Использование пластичных муфт серии L эффективно в составе такого оборудования как насосы, компрессоры, вентиляторы, дымососы, обеспечивая надежность и отличные эксплуатационные характеристики техники.

Диаметр вала

от 8 до 347 мм

Размеры муфтa L

Типоразмер Муфт	Мном, кН·м	Мmax, кН·м	n1, об/мин	n2, об/мин	Mm, кг	d4, мм	dв, мм	d6, мм	±Δl мм	±?r мм	?φ град
Муфты L001	0,07	0,14	7000	22000	1,43	30	41	62	1,5	0,5	1,0
Муфты L002	0,13	0,26	6500	20000	2,12	35	48	74	1,5	0,7	1,0
Муфты L003	0,27	0,55	6000	18000	4,20	48	67	95	1,8	0,9	1,0
Муфты L004	0,43	0,90	6000	18000	4,70	47	66	95	1,2	0,7	0,8
Муфты L009	0,86	1,70	5200	15000	10,0	62	86	120	1,5	0,9	0,8
Муфты L017	1,65	3,30	4800	12300	16,0	74	103	145	2,0	1,2	0,8
Муфты L026	2,50	5,00	4400	10800	28,0	90	125	172	2,5	1,2	0,8
Муфты L052	5,00	10,0	4200	9000	42,0	103	143	197	2,7	1,6	0,8
Муфты L081	7,70	15,5	4000	7800	60,0	115	161	222	3,2	1,6	0,8
Муфты L115	11,0	22,0	3800	7000	82,0	129	180	247	3,7	1,6	0,8
Муфты L156	15,0	30,0	3700	6000	112,0	142	198	272	4,2	2,0	0,8
Муфты L185	17,6	35,0	2500	5500	104,0	137	192	292	3,0	1,4	0,5
Муфты L300	28,6	57,0	2250	5200	165,0	163	229	341	4,0	1,4	0,5
Муфты L420	40,0	80,0	2100	4700	235,0	185	260	384	4,4	1,4	0,5
Муфты L600	57,0	115,0	2000	4200	342,0	206	289	429	5,0	1,5	0,5
Муфты L909	86,0	170,0	1750	3600	515,0	240	336	486	6,0	1,5	0,5
Муфты L912	115,0	230,0	1600	3200	675,0	262	367	535	6,8	1,9	0,5
Муфты L915	140,0	280,0	1500	3000	840,0	287	403	571	7,5	1,9	0,5
Муфты L925	235,0	470,0	1400	2800	1430,0	347	486	683	8,8	2,3	0,5

Мном - номинальный момент, кН*м Мmax - максимальный кратковремменый момент, кН*м n1 - частота вращения небалансированной муфты, об/мин n2 - частота вращения балансированной муфты, об/мин Mm - масса муфты, кг

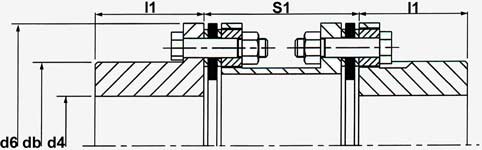

d4, dв, d6 - диаметры по чертежу, мм ±?l -максимальное осевое смещение, мм ±?r -максимальное радиальное смещение, мм ?? -максимальное угловое смещение, град

Насосы и Уплотнения. Муфты L элементы

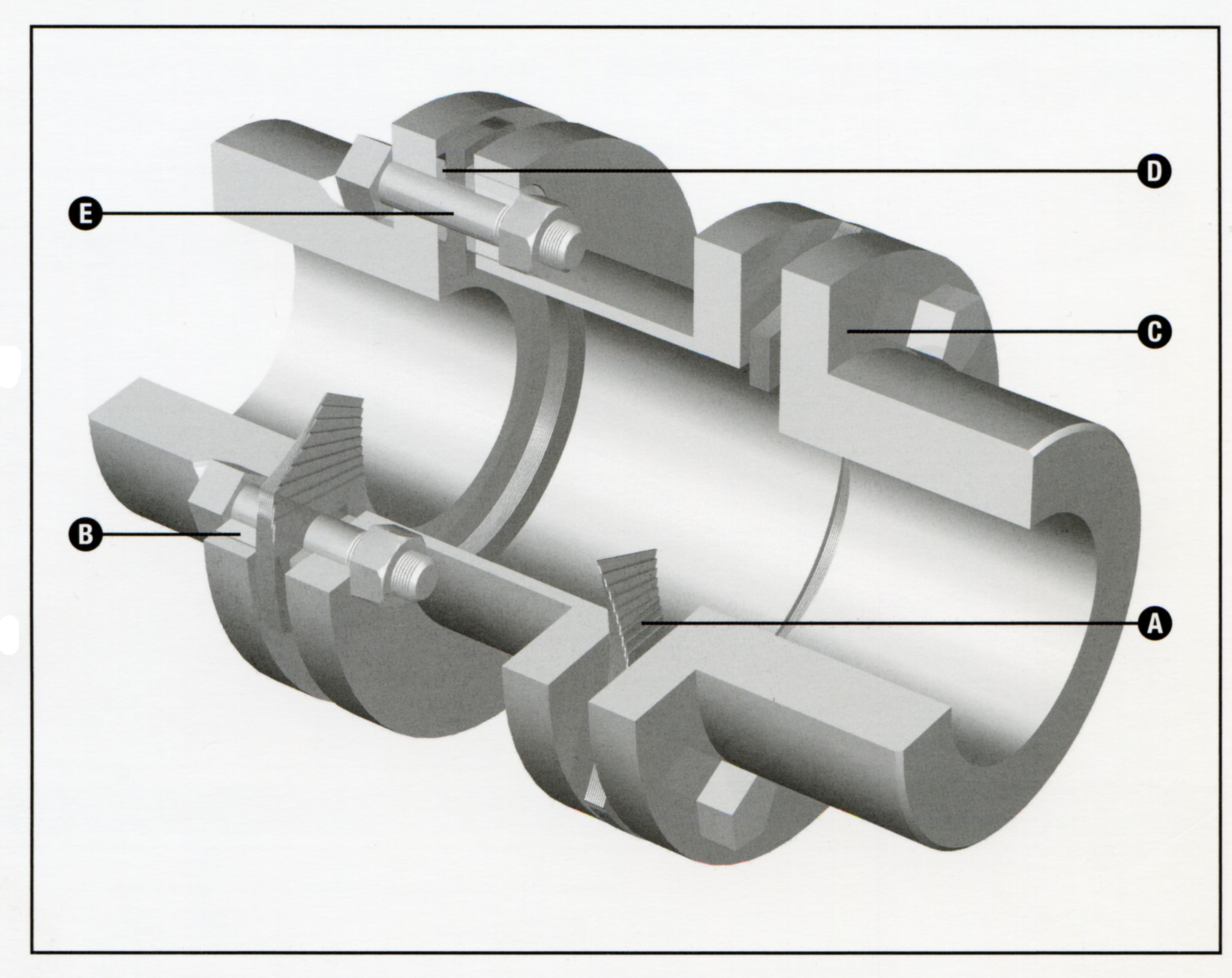

A- упругие мембраны из нержавеющей стали B- защитные втулки, защита от перегрузки C- антикоррозионная обработка D-мембранные узлы для облегчения монтажа E- тугая посадка болтов для сохранения балансировочных свойств

Исполнение муфт


неискрящие конструкции	с электрической изоляцией	фланцевые

с ограничением крутящего момента	вертикальные с опорой на нижний вал	с двумя обратно повернутыми полумуфтами

беспроставочные конструкции	стальные с карданным валом	с одной обратно повернутой полумуфтой

стальные	из композитных материалов

Характеристики муфт серии L

Типоразмер муфт	Муфты L001	Муфты L002	Муфты L003	Муфты L004	Муфты L009	Муфты L017	Муфты L026	Муфты L052	Муфты L081	Муфты L115
Мощность при 1000 об/мин(кВт)	7	14	28	45	90	175	265	525	810	1150
Момент при непрерывной работе (кН*м)	0,07	0,13	0,27	0,43	0,86	1,65	2,50	5,0	7,7	11,0
Частота вращения небалансированной муфты (об/мин)	7000	6500	6000	6000	5200	4800	4400	4200	4000	3800
Частота вращения балансированной муфты (об/мин)	22000	20000	18000	18000	15000	12300	10800	9000	7800	7000
Диаметр вала, максимальный (мм)	30	35	48	47	62	74	90	103	115	129
Максимальное осевое смещение валов (±мм)	1,5	1,5	1,8	1,2	1,5	2,0	2,5	2,7	3,2	3,7
Максимальное радиальное смещение валов, отнесенное к минимальному расстоянию между торцами валов (±мм)	0,5 — 40	0,7 — 50	0,9 — 65	0,7 — 65	0,9 — 75	1,2 — 100	1,2 — 100	1,6 — 140	1,6 — 140	1,6 — 140
Максимальное угловое смещение валов (град)	1,0	1,0	1,0	0,8	0,8	0,8	0,8	0,8	0,8	0,8
Вес муфты с минимальным проставком (кг)	1,43	2,12	4,20	4,70	10,0	16,0	28,0	42,0	60,0	82,0

Типоразмер муфт	Муфты L156	Муфты L185	Муфты L300	Муфты L420	Муфты L600	Муфты L909	Муфты L912	Муфты L915	Муфты L925
Мощность при 1000 об/мин(кВт)	1500	1850	3000	4200	6000	9000	12000	15000	2500
Момент при непрерывной работе (кН*м)	15,0	17,6	28,6	40,0	57,0	86,0	115	140	235
Частота вращения небалансированной муфты (об/мин)	3700	2500	2250	2100	2000	1750	1600	1500	1400
Частота вращения балансированной муфты (об/мин)	6000	5500	5200	4700	4200	3600	3200	3000	2600
Диаметр вала, максимальный (мм)	142	137	163	185	206	240	262	287	347
Максимальное осевое смещение валов (±мм)	4,2	3,0	4,0	4,4	5,0	6,0	6,8	7,5	8,8
Максимальное радиальное смещение валов, отнесенное к минимальному расстоянию между торцами валов (±мм)	2,0 — 180	1,4 — 180	1,4 — 180	1,4 — 180	1,5 — 200	1,5 — 200	1,9 — 250	1,9 — 250	2,3 — 300
Максимальное угловое смещение валов (град)	0,8	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Вес муфты с минимальным проставком (кг)	112	104	165	235	342	515	675	840	1430
