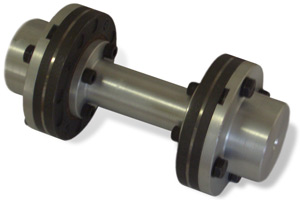

Муфта серии М

Name: Муфта серии М
Availability: InStock

Производитель

Metastream

Цена по запросу

Заказать

Технические характеристики

Диаметр вала:

от 26 до 363 мм

Все характеристики

скачать pdf

Задать вопрос

Условия доставки

Самовывоз

Сегодня

Отправка экспресс-почтой/ТК

В день прихода оплаты

Подробнее о доставке

Оплата

Безналичный расчет

100% предоплата по счету

* Другие условия по договору

Описание
Характеристики
Расшифровка обозначения Расшифровка обозначения
Документы

Муфты серии М превосходно подходят для приводных механизмов электромоторов, насосов и турбин в нефтяной и газовой промышленностях. Вращающий момент передаётся через два ряда мембранных секций, разделенных вставкой. Муфта допускает увеличенный по сравнению с известными стандартными элементами перекос осей вала, радиальные и осевые смещения, что обеспечивает высокий уровень баланса передачи мощности. В случае поломки мембраны, вследствие превышения вращающего момента, муфта отсоединяется от приводного механизма, что обеспечивает защиту соединяющих валов.

Конструктивные особенности:

- сконструированы для продолжительного использования;
- отсутствие люфтов;
- низкие создаваемые нагрузки на подшипники;
- просты в обслуживании (нет изнашивающихся частей, не требуют смазки, полностью
стальная анти-коррозионная конструкция);
- балансировка - по классу 9 AGMA;
- соответствуют требованиям стандартов API 610 ( API 671 ).

Рабочие параметры:

- передаваемая мощность на валы до 10.000 кВт при 1000 об/мин;
- диаметры валов до 300 мм;
- число оборотов валов до 24.000 об/мин.

Диаметр вала

от 26 до 363 мм

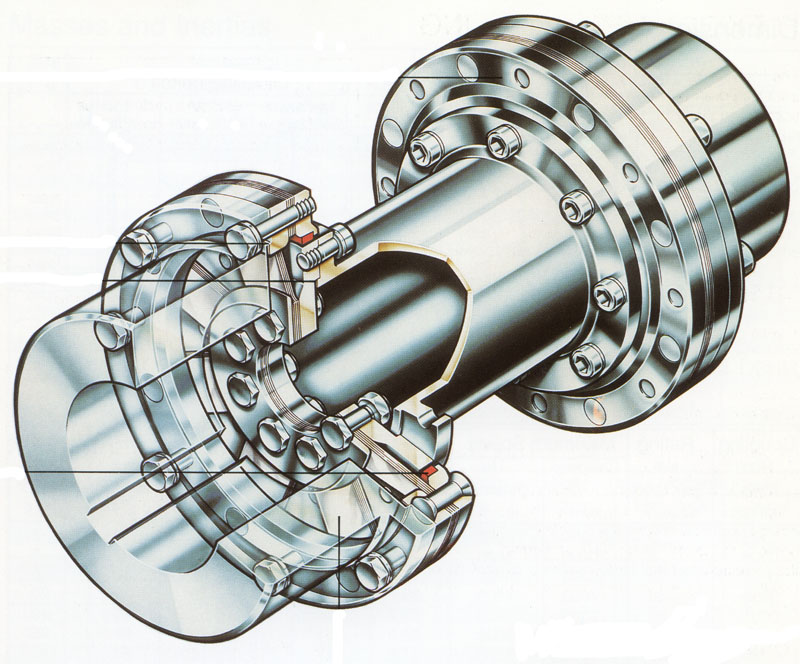

Упругие мембранные муфты серии M для соединения валов фирмы «Джон Крейн» (Англия)

Муфты серии М превосходно подходят для приводных механизмов электромоторов, насосов и турбин в нефтяной и газовой промышленностях. Вращающий момент передаётся через два ряда мембранных секций, разделенных вставкой. Муфта серии M допускает увеличенный по сравнению с известными стандартными элементами перекос осей вала, радиальные и осевые смещения, что обеспечивает высокий уровень баланса передачи мощности.

Основные характеристики:

Длина более 6 метров (20 футов) без опоры подшипника
Вес до 80% ниже, чем у металлической трубки
Стеклопластиковая композитная трубка
Прецизионная, намоточная прокладка
Коррозионностойкая конструкция (полностью нержавеющая)
Отказоустойчивость - защищает оборудование

Асимметричная опция, гарантирующая, что внешний приводной конец выходит из строя первым, если возникает проблема

Конструктивные особенности:

- сконструированы для продолжительного использования; - отсутствие люфтов; - низкие создаваемые нагрузки на подшипники; - просты в обслуживании (нет изнашивающихся частей, не требуют смазки, полностью стальная анти-коррозионная конструкция); - балансировка: по классу 9 AGMA; - соответствуют требованиям стандартов API 610 ( API 671 ).

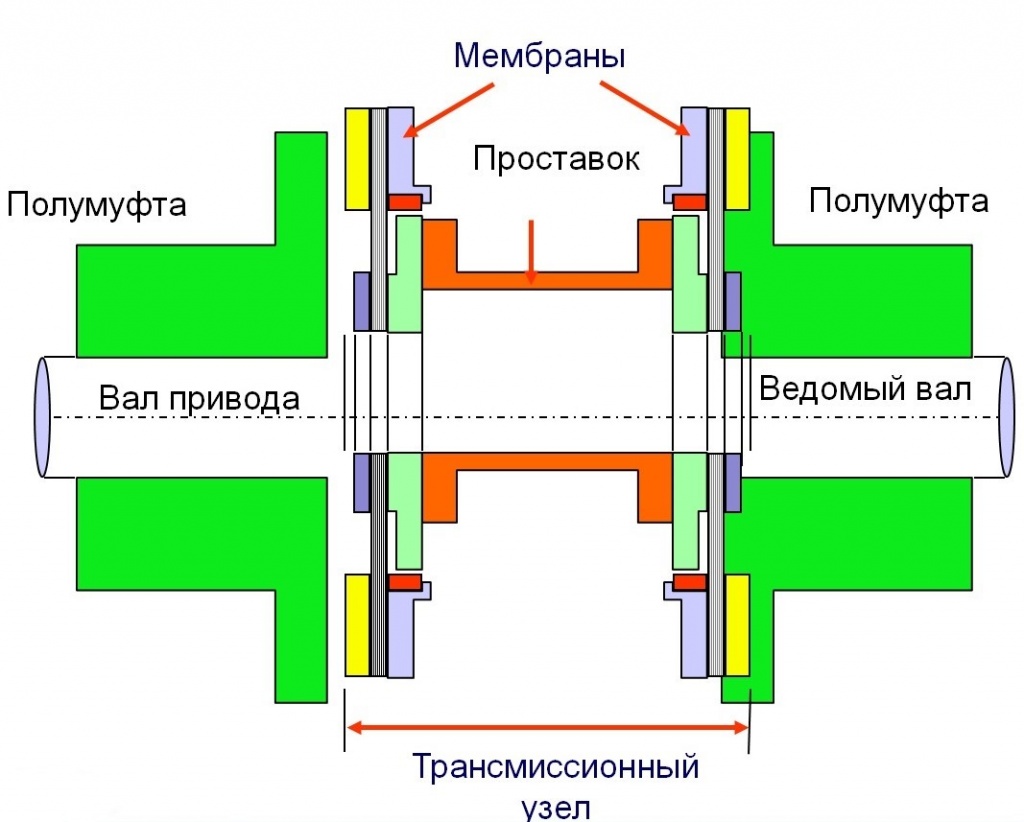

Промежуточная втулка соединяется с полумуфтами через металлические мемраны и эластомерные втулки. Имеет съемные ступицы.
