Муфты TSJE/TLJE/TTJE

Name: Муфты TSJE/TLJE/TTJE
Availability: InStock

Производитель

Metastream

Цена по запросу

Заказать

Технические характеристики

Диаметр вала:

от 60 до 400 мм

Все характеристики

скачать pdf

Задать вопрос

Условия доставки

Самовывоз

Сегодня

Отправка экспресс-почтой/ТК

В день прихода оплаты

Подробнее о доставке

Оплата

Безналичный расчет

100% предоплата по счету

* Другие условия по договору

Описание
Характеристики
Размеры Размеры
Расшифровка обозначения Расшифровка обозначения
Документы

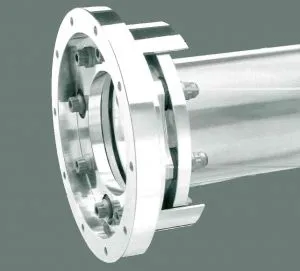

Муфты Metastream T-JE представляют собой предварительно собранный на заводе трансмиссионный узел, обеспечивающий высокие передаваемые крутящие моменты при низких массовых показателях. Размеры расточек под валы, допустимые при данной конструкции, делают ее особенно пригодной для использования с электродвигателями или для приводов генераторов, где обычно применяются валы больших размеров.

Фланцевый трансмиссионный узел T-JE может быть легко адаптирован под фланцы валов многих больших газовых и паровых турбин.
На некоторых машинах с приводом от турбины муфты T-JE могут иметь конструкцию с уменьшенным изгибным моментом со стороны компрессора.
Трансмиссионный узел легко монтируется и демонтируется для получения быстрого доступа к обеим машинам для центровки и технического обслуживания.

Диаметр вала

от 60 до 400 мм

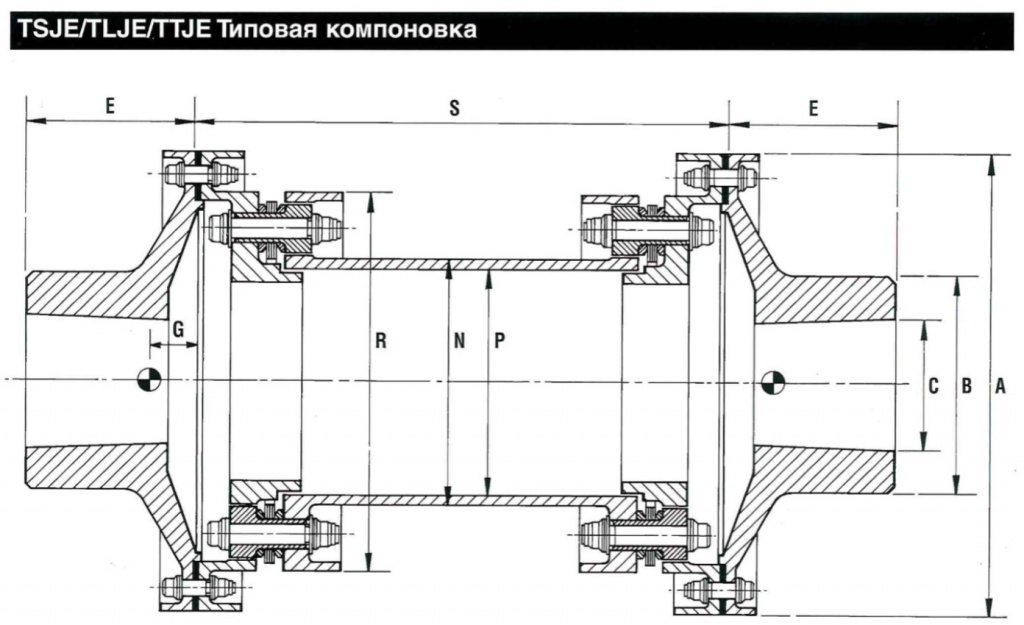

TSJE/TLJE/TTJE Размерные данные (мм)

Обозначение муфты

TSJE	TLJE	TTJE	А	В максим.	С максим.	Е номин.	N	Р	R	S миним.
0110	—	—	129	89	60	70	57	52	95	141
0240	—	—	154	114	75	90	75	70	120	159
0420	0600	—	179	138	95	110	90	84	144	168
0700	1000	—	205	166	110	135	110	103	172	187
1100	1500	—	236	190	130	150	124	116	197	211
1500	2100	2800	264	214	150	175	141	133	222	233
2100	3000	4000	289	240	170	200	160	150	248	256
2800	4000	5200	326	262	180	210	175	165	272	252
3600	5200	6700	350	287	200	225	191	180	297	272
—	6700	8700	377	314	220	245	211	199	324	292
—	8500	9011	404	338	240	265	224	211	348	302
—	9012	9016	444	380	270	305	257	242	390	332
—	9017	9023	506	424	300	335	281	264	438	381
—	9026	9034	568	486	340	390	326	307	500	427
—	9034	9045	610	530	370	425	359	338	544	452
—	9042	9056	660	574	400	460	383	360	590	475

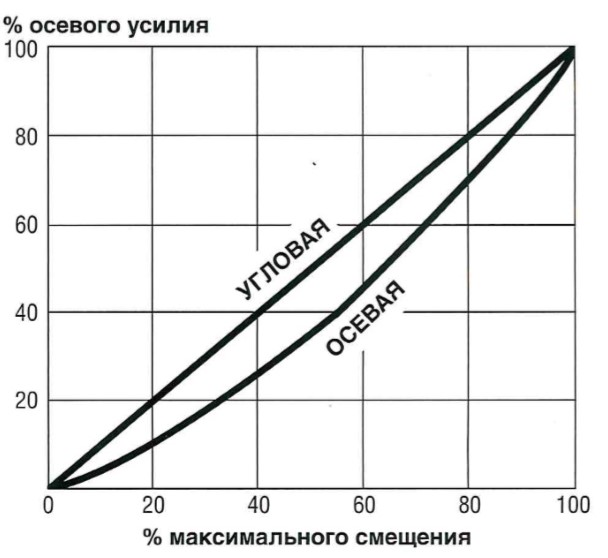

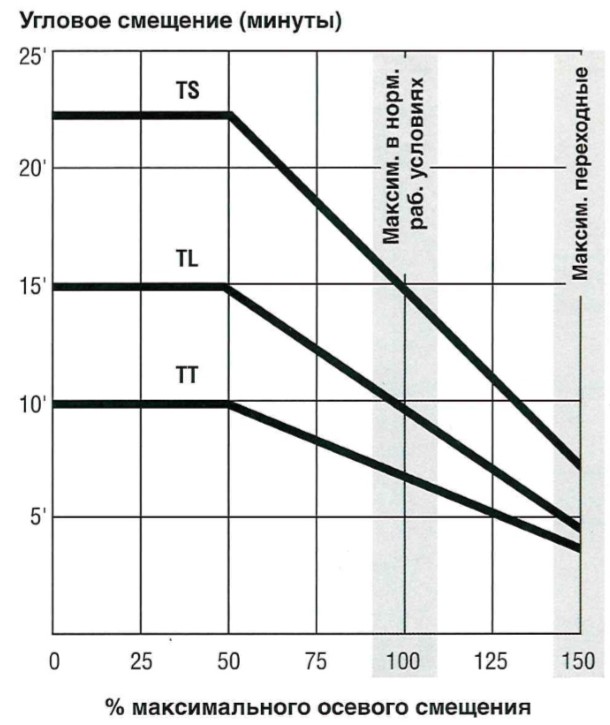

TSJE/TLJE/TTJE Технические данные (мм)

Обозначение муфты	Удельная мощность (кВт/об/мин)	Пиковый крут. момент (кН*м)	Максим. скорость (об/мин)	Вес муфты (КГ)	Инерции муфты (кг-м2)	Крутильная жесткость (МНм/рад) Qs	Полумуфта С от G (мм) 'G’	На метр промвала			Осевое смещение		Угловое смещение
								Вес (кг)	Инерция (кг-м2)	Срутильная жесткость (МНм/рад) Qe	Максим. на муфту (±мм)	Эквив. сила (Н)	Максим. угол (градус)	Ответный момент (Н-м/гр)



TSJE-0110	0.11	1.40	39,000	6.40	0.010	0.05	1.5	3.36	0.003	0.03	1.1	450	0.375	15
TSJE-0240	0.24	3.06	31,800	10.4	0.024	0.11	6.1	4.47	0.006	0.06	1.7	750	0.375	25
TSJE-0420	0.42	5.34	26,800	15.9	0.049	0.21	10.4	6.44	0.012	0.12	2.2	1,050	0.375	35
TLJE-0600	0.60	7.64	26,800	16.2	0.050	0.25	9.9	6.44	0.012	0.12	1.3	1,180	0.250	40
TSJE-0700	0.70	8.92	22,200	20.3	0.086	0.39	1.3	8.75	0.025	0.25	2.9	1,500	0.375	50
TLJE-1000	1.00	12.74	22,200	20.6	0.087	0.48	0.8	8.75	0.025	0.25	1.8	1,750	0.250	60
TSJE-1100	1.10	14.00	19,400	30.5	0.171	0.65	3.6	11.8	0.042	0.42	3.1	1,350	0.375	60
TLJE-1500	1.50	19.10	19,400	30.8	0.173	0.81	3.0	11.8	0.042	0.42	1.8	1,350	0.250	65
TSJE-1500	1.50	19.10	17,200	42.5	0.301	1.0	6.6	14.3	0.068	0.68	3.7	2,000	0.375	90
TLJE-2100	2.10	26.70	17,200	43.0	0.305	1.3	5.8	14.3	0.068	0.68	2.2	2,250	0.250	95
TSJE-2100	2.10	26.70	15,400	55.8	0.477	1.5	9.1	18.0	0.109	1.09	4.3	2,600	0.375	130
TSJE-2800	2.80	35.70	14,000	76.7	0.822	2.1	17.3	21.6	0.157	1.56	4.8	3,200	0.375	160
TTJE-2800	2.80	35.70	17,200	44.3	0.321	1.5	4.3	14.3	0.068	0.68	1.5	3,350	0.167	190
TLJE-3000	3.00	38.20	15,400	56.7	0.483	2.0	8.4	18.0	0.109	1.09	2.6	3,000	0.250	140
TSJE-3600	3.60	45.80	12,900	96.2	1.20	2.9	21.6	25.2	0.218	2.18	5.4	4,000	0.375	210
TLJE-4000	4.00	51.00	14,000	77.6	0.831	2.8	16.3	21.6	0.157	1.56	3.0	4,000	0.250	240
TTJE-4000	4.00	51.00	15,400	58.5	0.510	2.4	6.4	18.0	0.109	1.09	1.7	4,350	0.167	260
TLJE-5200	5.20	66.20	12,900	97.1	1.21	3.9	20.6	25.2	0.218	2.18	3.4	4,800	0.250	250
TTJE-5200	5.20	66.20	14,000	79.4	0.864	3.4	14.7	21.6	0.157	1.56	2.0	5,800	0.167	325
TLJE-6700	6.70	85.40	11,900	124	1.78	5.4	24.9	29.8	0.312	3.13	3.8	6,200	0.250	330
TTJE-6700	6.70	85.40	12,900	99.8	1.26	4.8	18.5	25.2	0.218	2.18	2.3	8,000	0.167	365
TLJE-8500	8.50	108.20	10,900	152	2.45	7.3	31.0	35.2	0.416	4.16	4.3	7,000	0.250	360
TTJE-8700	8.70	111.80	11.900	126	1.83	6.7	23.6	29.8	0.312	3.13	2.7	12.000	0.167	710
TTJE-9011	11.00	140.00	10,900	156	2.63	9.3	28.2	35.2	0.416	4.16	2.9	15,000	0.167	650
TLJE-9012	12.00	152.80	9,650	194	3.83	11	31.5	45.0	0.699	7.00	5.0	9,500	0.250	520
TTJE-9016	16.00	203.80	9,650	200	4.13	14	28.2	45.0	0.699	7.00	3.5	19,000	0.167	820
TLJE-9017	17.00	216.00	8,650	264	6.89	17	16.5	58.6	1.09	10.9	5.8	12,000	0.250	670
TTJE-9023	23.00	293.00	8,650	273	7.48	22	13.0	58.6	1.09	10.9	4.0	20,000	0.167	1,150
TLJE-9026	26.00	331.00	7,550	350	11.9	25	13.5	74.1	1.86	18.6	6.9	15,500	0.250	970
TLJE-9034	34.00	433.00	6,900	454	17.8	34	24.4	89.3	2.71	27.1	7.7	19,500	0.250	1,250
TTJE-9034	34.00	433.00	7,550	363	12.7	33	9.4	74.1	1.86	18.6	4.8	23,000	0.167	1,500
TLJE-9042*	42.00	535.00	6,350	577	26.3	45	35.1	104	3.61	36.1	8.5	21.000	0.250	1,400
TTJE-9045	45.00	573.00	6,900	471	19.0	46	19.8	89.3	2.71	27.1	5.5	30,000	0.167	1,900
TTJE-9056*	56.00	713.00	6,350	598	27.9	60	30.2	104	3.61	36.1	6.1	33,000	0.167	2,200
