Safeunit Системы регулирования и контроля уплотняющей воды

Компания «Насосы и уплотнения» предлагает системы контроля уплотняющей воды SafeUnit марки Safematic, которые создают наиболее благоприятные условия для эксплуатации уплотнений и гарантируют высокую непрерывность и надежность производственного процесса. Установка системы уплотнения Safeunit обеспечит бесперебойную работу технологического оборудования в любых условиях, минимизирует общую стоимость владения, значительно сократит потребление (до 80%) и снизит уровень потока сточных вод. Регулировка потока и давления воды для уплотнения с помощью Safeunit создаст наилучшую рабочую среду для уплотнений и максимально повысит эффективность процесса.

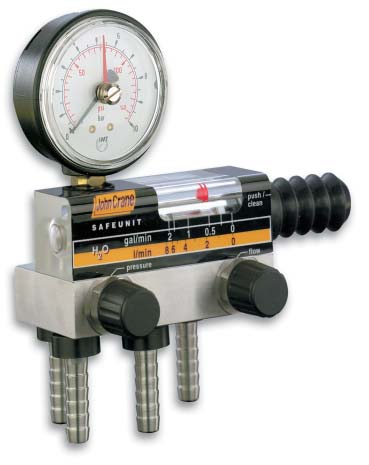

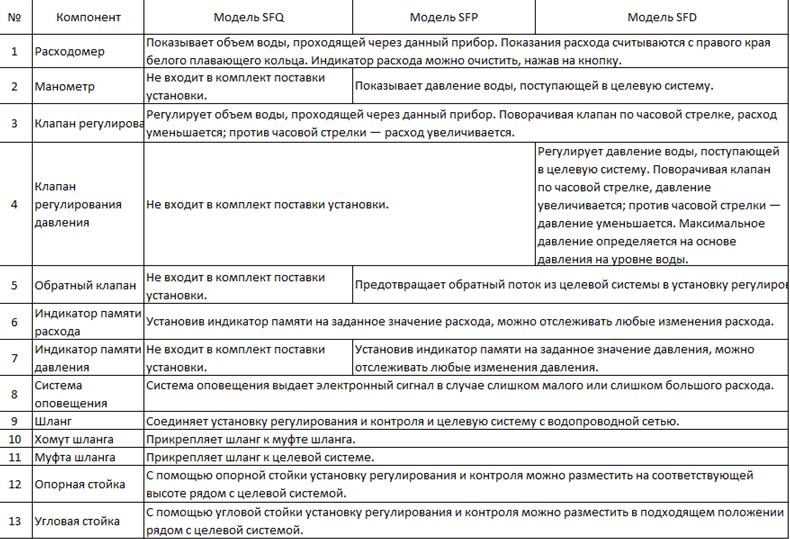

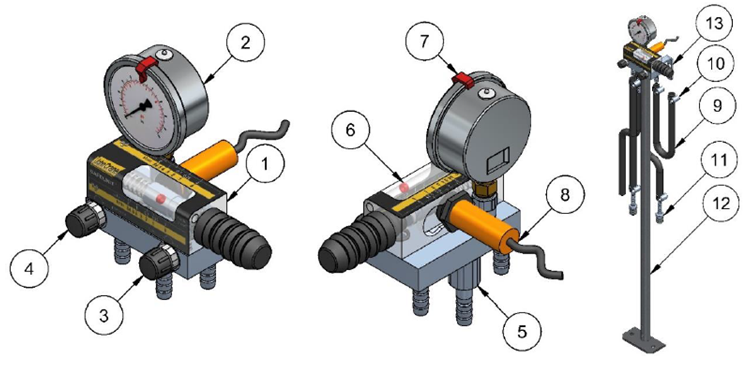

Safeunit — это система, разработанная для регулирования и контроля расхода и давления уплотняющей воды в уплотнениях валов и промывочной воды в корпусе уплотнения. Также она используется для контроля работы уплотнений валов. Конфигурацию установки можно изменять для различных вариантов расходомера, манометра и устройств сигнального оповещения, в зависимости от сферы применения. Помимо этого, в наличии имеются различные дополнительные аксессуары, такие как подпорки, соединители, целый ряд клапанов и регуляторов, а также шланги. В этих инструкциях описываются различные модели установки, их основные компоненты и общие принципы их работы.

Система регулирования уплотняющей воды SafeUnit подразделяется на несколько типов SFP, SFQ, SFD и обладает следующими техническими и эксплуатационными параметрами:
Расход - 3, 8 и 15 л/мин
Давление затворной жидкости до 10 или 25 кгс/см?

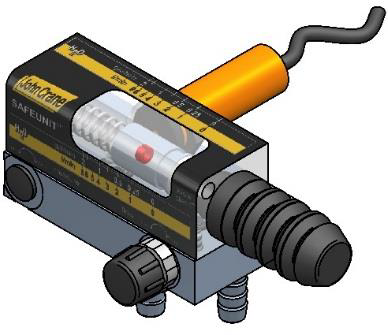

Модель SFQ. Затворная вода для одинарных уплотнений.

Установка контроля и регулирования Safeunit SFQ контролирует и регулирует расход наружной промывочной или уплотняющей воды для удовлетворения потребностей целевой системы. Она также сокращает объем потребляемой и отработанной воды. Данная система позволяет обнаружить любые изменения в значениях расхода и, следовательно, помогает следить за работой механических уплотнений в целевой системе. Safeunit SFQ работает по схеме трубопроводов согласно плану 62 API.

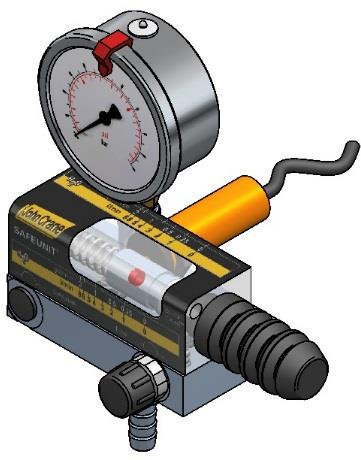

Модель SFP. Промывка набивок или одинарных уплотнений.

Установка контроля и регулирования Safeunit SFP контролирует давление, и регулирует и контролирует расход наружной промывочной или уплотняющей воды для удовлетворения потребностей целевой системы. Она также сокращает объем потребляемой и отработанной воды. Данная система позволяет обнаружить любые изменения в значениях давления и расхода и, следовательно, помогает следить за работой плетеных уплотнений в целевой системе. Safeunit SFP работает по схеме трубопроводов согласно плану 32 API.

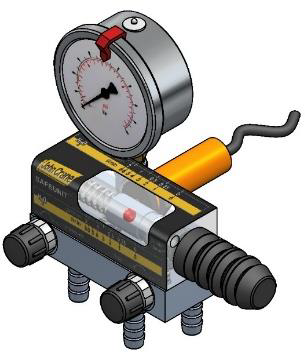

Модель SFD. Двойные торцовые уплотнения.

Установка контроля и регулирования Safeunit SFD регулирует и контролирует расход и давление уплотняющей воды для удовлетворения потребностей целевой системы. Она также сокращает объем потребляемой и отработанной воды. Данная система позволяет обнаружить любые изменения в значениях давления и расхода и, следовательно, помогает следить за работой механических уплотнений в целевой системе. Safeunit SFD работает по схеме трубопроводов согласно плану 54 API.

Установка системы контроля уплотняющей воды Safeunit (Сейфюнит) обеспечит бесперебойную работу технологического оборудования во всех режимах и позволит добиться максимальной прибыли от капиталовложения за весь срок службы оборудования. Регулировка расхода и давления уплотняющей воды с помощью системы Safeunit создаст наиболее благоприятные условия эксплуатации для уплотнений и обеспечит максимальную непрерывность процесса производства.

Изменения в первоначально настроенных параметрах расхода и давления заблаговременно укажут на возможные проблемы с уплотнениями и системой. Для автоматического управления могут быть предусмотрены датчики аварийной сигнализации.

Система Safeunit также выявляет утечку уплотняющей воды в процесс, приводящую к дополнительным расходам, связанным с нагреванием и испарением, или с дорогостоящими проблемами снижения качества, например в результате разбавления продукта.

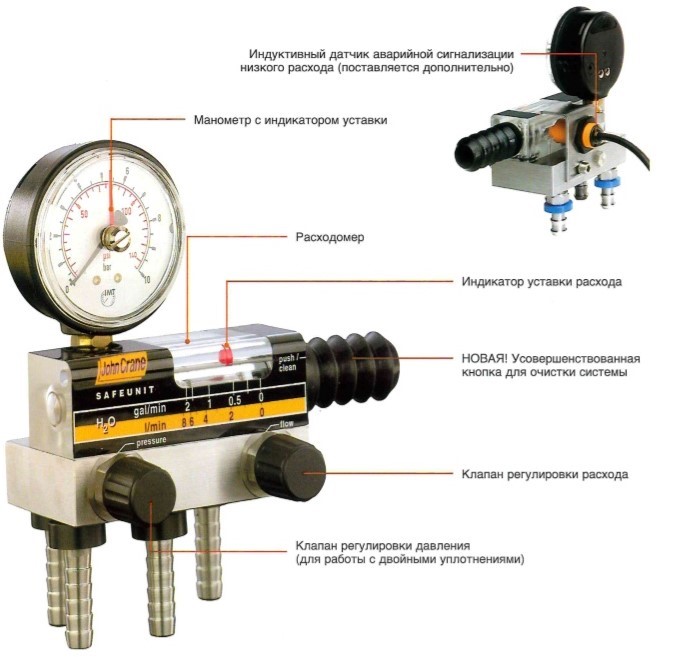

• Регулирует и контролирует расход и давление уплотняющей воды
• Предсказывает возможные выходы из строя уплотнений и набивок
• Сокращает и контролирует максимальное потребление уплотняющей воды
• Очищается без остановки работы оборудования. Сигнализация не сработает при нажатии новой усовершенствованной кнопки при очистке системы
• Упрощается наладку и обслуживание насосов
• Выявляет наличие и место возникновения проблем в линиях подачи уплотняющей воды
• Расходомер и манометр оснащаются индикатором уставки
• Уникальные незасоряющиеся клапаны
• Возможна комплектация с электрической аварийной сигнализацией и системой регулирования утечки (LCS)

МАТЕРИАЛЫ
     Материалы Safeunit подобраны таким образом, что их химическое и механическое сопротивление является достаточным в нормальных заводских условиях эксплуатации. Что касается внутреннего состава, установку можно применять только с водой.

Компонент	Материал
Базовая пластина, соединители, опоры, металлические части	EN 1.4301 нержавеющая сталь
Индикатор расхода	ПММА (полиметилметакрилат)
Манометр	EN 1.4301 нержавеющая сталь/латунь
Пластмассовые части	ПОМ (полиоксиметилен), ПТФЭ (фторопласт)
Эластомеры	Бутадиен-нитрильный каучук
Шланги	Тканый шланг (этилен-пропиленовый каучук), тканый стальной шланг

ХРАНЕНИЕ
Изделия Safeunit необходимо хранить в сухом месте в их оригинальной защитной упаковке. При соблюдении условий хранения изделия и их детали останутся неповрежденными и работоспособными. Упаковку изделия следует открыть как можно ближе к целевой системе для облегчения установки и снижения риска повреждения изделия.

БЕЗОПАСНОСТЬ
Изделия Safeunit спроектированы и изготовлены для безопасной эксплуатации при правильном использовании. В инструкциях по установке и эксплуатации приведены общие требования к использованию продукта. Также необходимо соблюдать общие правила техники безопасности (общие и действующие внутри предприятия). Пользователи также должны учитывать возможные опасности, которые могут возникнуть в любых случаях отказа.

• Давление изб.
  10 или 25 бар
• Температура
  от +2 до +60 (от +36 до +140)
• Жидкость
  Вода
• Оборудование
  Насосы
• Область применения
  Водоснабжение
• Соответствие стандарту
  API
