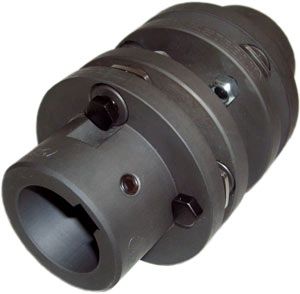

Соединительная муфта серии H-RE

Производитель

Metastream

Цена по запросу

Заказать

Технические характеристики

Диаметр вала:

от 40 до 315 мм

Все характеристики

Задать вопрос

Условия доставки

Самовывоз

Сегодня

Отправка экспресс-почтой/ТК

В день прихода оплаты

Подробнее о доставке

Оплата

Безналичный расчет

100% предоплата по счету

* Другие условия по договору

Описание
Характеристики
Размеры Размеры
Расшифровка обозначения Расшифровка обозначения
Документы

Муфты Metastream HSRE/HLRE/HTRE с уменьшенным изгибным моментом представляют собой два собранных на заводе узла полумуфт с пакетами мембран и съемный проставок. Такая конструкция обеспечивает отличную целостность муфт и подходит наилучшим образом для среднескоростных и высокоскоростных двигателей и приводов компрессоров.

Узлы полумуфт и пакеты мембран муфт HSRE/HLRE/HTRE имеют заводскую сборку, они специально проектируются под типовые размеры валов машин и точно рассчитываются под рабочие условия турбокомпрессорного оборудования.
Размеры и торсионная жидкость проставка в муфтах HSRE/HLRE/HTRE рассчитываются отдельно и соответствуют индивидуальным требованиям конкретного применения.
Для некоторых применений возможно комбинированное сочетание узлов полумуфт от разных типов муфт, например, на входной вал компрессора или мультипликатора устанавливается полумуфта типа H-RE, а с другой на приводе турбины - фланцевая конструкция полумуфты H-RE.

Вес муфты: 3,47... 634,44 кг
Частота вращения до 37700 об/мин

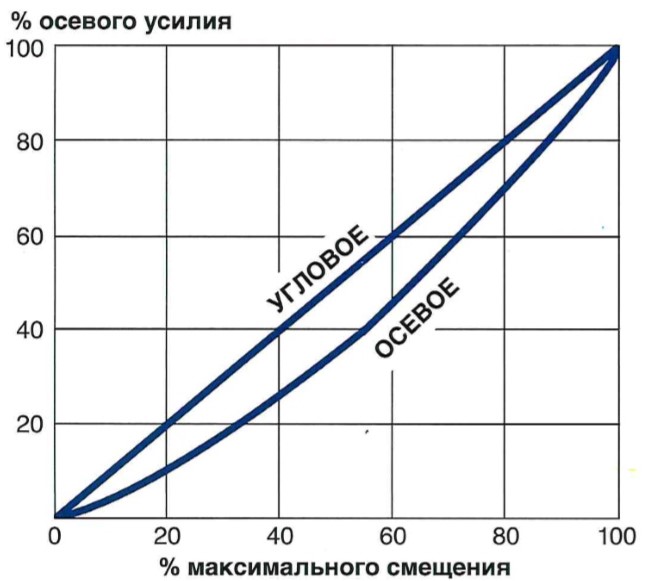

Допускаемое смещение валов:
Осевое: ±1,4... ±9,5 мм
Угловое: до ±0,375г рад

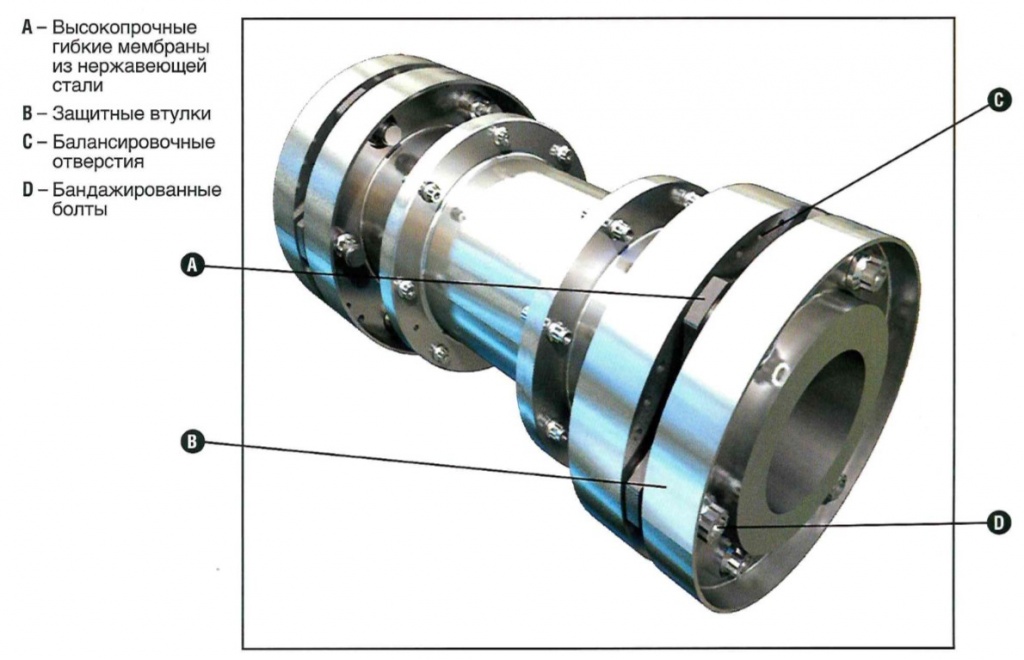

Конструктивные особенности:

Конструкция с уменьшенным изгибным моментом.
Конструкция гибких мембран имеет хорошую визуальную доступность, что облегчает их технический осмотр.
Заводская сборка узлов полумуфт с пакетами мембран.
Исполнение гибких мембран из высокопрочной нержавеющей стали.
Бандажированные болты для уменьшения аэродинамического эффекта
Встроенные втулки, защищающие от перегрузки, для дополнительной безопасности.

Диаметр вала

от 40 до 315 мм

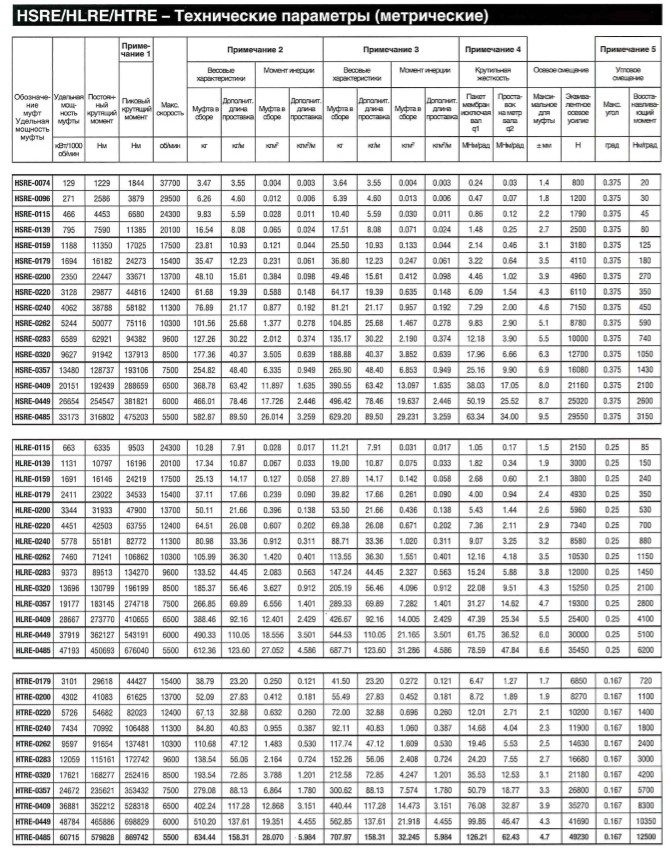

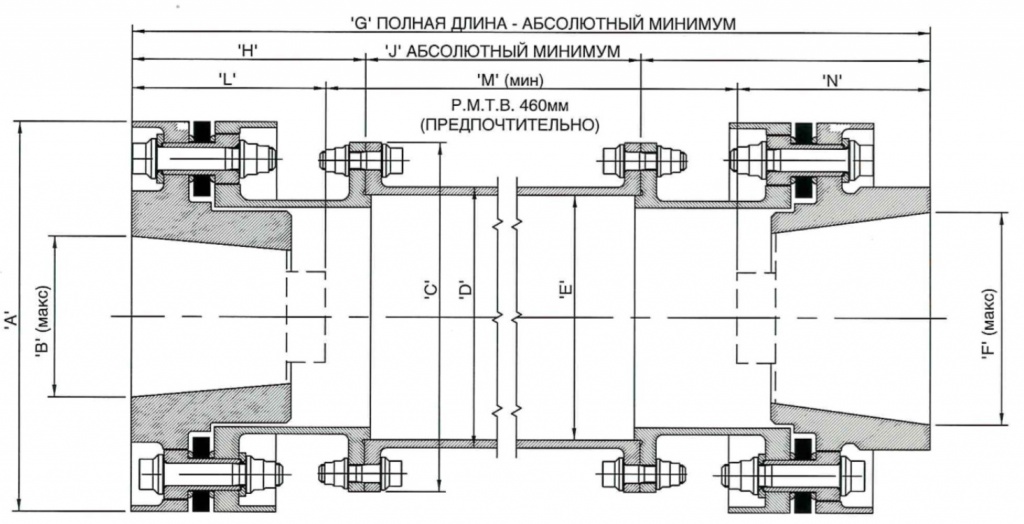

HSRE/HLRE/HTRE - Размерные данные (мм)

HSRE	HLRE	HTRE	А	В (макс)	С	D	Е	F (макс)	G	Н	J	К	L	М	N
HSRE-0074			95	40	91	60	55	45	214	75	43	96	75	45	96
HSRE-0096			120	51	113	77	72	60	240	85	43	112	85	45	112
HSRE-0115	HLRE-0115		144	65	134	93	88	75	274	96	43	135	96	45	135
HSRE-0139	HLRE-0139		172	77	154	112	106	90	328	112	55	161	112	57	161
HSRE-0159	HLRE-0159		197	90	168	130	123	102	379	135	55	189	135	57	189
HSRE-0179	HLRE-0179	HTRE-0179	222	100	200	145	138	115	425	147	70	208	147	72	208
HSRE-0200	HLRE-0200	HTRE-0200	248	110	219	162	154	130	462	160	70	232	160	72	232
HSRE-0220	HLRE-0220	HTRE-0220	272	120	236	179	170	140	492	171	70	251	171	72	251
HSRE-0240	HLRE-0240	HTRE-0240	297	135	253	195	186	155	548	193	70	285	193	72	285
HSRE-0262	HLRE-0262	HTRE-0262	324	145	274	213	203	165	581	208	70	303	208	72	303
HSRE-0283	HLRE-0283	HTRE-0283	348	160	302	228	217	180	644	224	90	330	224	92	330
HSRE-0320	HLRE-0320	HTRE-0320	390	180	335	258	245	205	707	247	90	370	247	92	370
HSRE-0357	HLRE-0357	HTRE-0357	438	200	375	287	273	230	807	276	120	411	276	122	411
HSRE-0409	HLRE-0409	HTRE-0409	500	230	419	329	313	265	902	312	120	470	312	122	470
HSRE-0449	HLRE-0449	HTRE-0449	544	254	453	362	344	290	970	337	120	513	337	122	513
HSRE-0485	HLRE-0485	HTRE-0485	590	275	479	391	372	315	1038	363	120	555	363	122	555
