1000/5611/HQ/BH/384G

Name: 1000/5611/HQ/BH/384G
Availability: InStock

Наличие

Под заказ

Артикул

89676209

Производитель

John Crane

Цена по запросу

Заказать

Технические характеристики

Диаметр:

34.9
Есть в файле импорта?:

N
Температура минимальная для API:

-30
Температура максимальная для API:

205
Давление изб максимальное для API:

21
Частота вращения вала максимальная для API:

25

Все характеристики

скачать pdf

Описание
Характеристики
Файлы

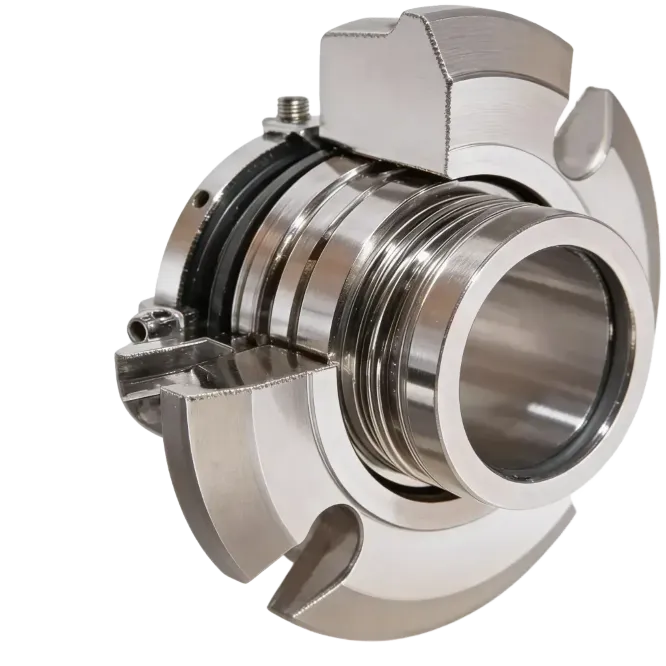

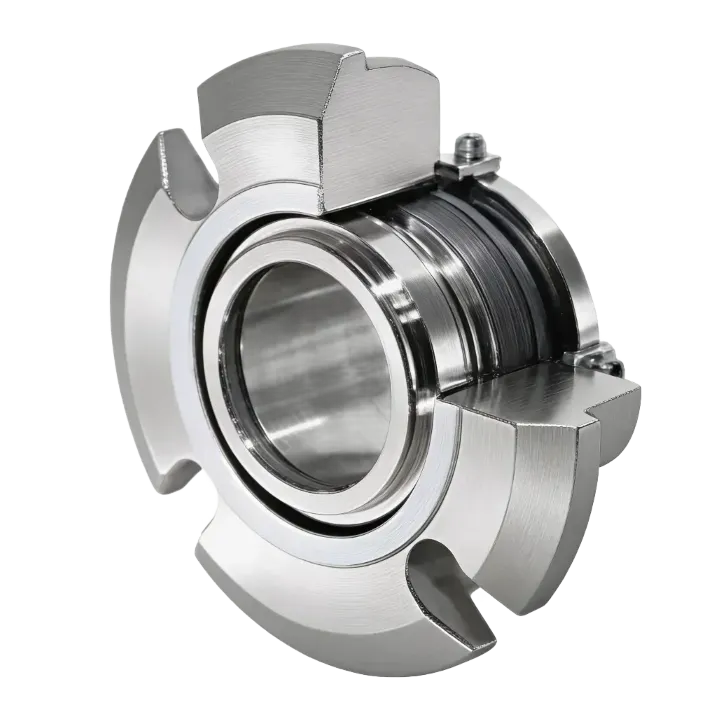

Механическое уплотнение типа 5611Q является частью семейства универсальных картриджных уплотнений 5600 - и модульная концепция универсального картриджа John Crane изменит ваш подход к уплотнению. Поскольку компоненты серии 5600 являются взаимозаменяемыми, вы можете применять одно семейство уплотнений на всем предприятии. Это дает вам гибкость для охвата большего количества приложений с меньшими запасами, что означает упрощение технического обслуживания, сокращение простоев, повышение эффективности работы завода и снижение затрат. Доступны конструкции, соответствующие API 682, категория 1.

Диаметр:

34.9
Есть в файле импорта?:

N
Температура минимальная для API:

-30
Температура максимальная для API:

205
Давление изб максимальное для API:

21
Частота вращения вала максимальная для API:

25
Диаметр вала:

от 24 до 125 мм, от 1" до 4"
Давление изб.:

до 28 бар
Давление гидростатическое:

до 28 бар
Температура:

от -30 до 205 C
Конструктивные особенности:

Картриджи
Скорость:

до 25 м/с
Тип уплотнения:

Тип 5611
Соответствие стандарту:

ANSI, ISO, DIN

Условия доставки

Самовывоз

Сегодня

Отправка экспресс-почтой/ТК

В день прихода оплаты

Подробнее о доставке

Оплата

Безналичный расчет

100% предоплата по счету

* Другие условия по договору

Описание
Характеристики
Размеры Размеры
Расшифровка обозначения Расшифровка обозначения
Файлы и материалы

Диаметр:

34.9
Есть в файле импорта?:

N
Температура минимальная для API:

-30
Температура максимальная для API:

205
Давление изб максимальное для API:

21
Частота вращения вала максимальная для API:

25
Диаметр вала:

от 24 до 125 мм, от 1" до 4"
Давление изб.:

до 28 бар
Давление гидростатическое:

до 28 бар
Температура:

от -30 до 205 C
Конструктивные особенности:

Картриджи
Скорость:

до 25 м/с
Тип уплотнения:

Тип 5611
Соответствие стандарту:

ANSI, ISO, DIN

Size/D1 (mm)	Seal Size Code	D3	D4 Min.	D4 Max.	D26	L12	L23	L39	L56	L90	L91	L92	M	N
24	0240	39.7	41.3	48.0	101.6	84.5	34.4	49.6	13.5	50.8	38.0	34.9	13.3	71.2
25	0250	39.7	41.3	48.0	101.6	84.5	34.4	49.6	13.5	50.8	38.0	34.9	13.3	71.2
28	0280	42.9	44.5	51.2	104.8	80.8	36.7	52.4	13.5	54.0	31.6	28.5	13.3	74.5
30	0300	44.5	46.1	56.5	108.0	81.7	36.7	52.4	13.5	54.0	32.5	29.4	13.3	81.6
32	0320	45.0	47.6	58.3	108.0	86.1	36.7	52.4	13.5	54.0	36.9	33.7	13.3	81.6
33	0330	49.2	50.8	61.5	111.1	83.6	36.7	52.4	13.5	54.0	34.4	31.2	13.3	84.8
35	0350	49.2	50.8	61.5	111.1	83.6	36.7	52.4	13.5	54.0	34.4	31.2	13.3	84.8
38	0380	54.8	56.3	68.1	123.8	90.1	37.8	54.0	15.1	55.6	39.3	36.1	13.3	91.4
40	0400	57.9	59.5	71.4	127.0	91.7	37.8	54.0	15.1	55.6	40.9	37.7	14.3	95.7
43	0430	61.1	63.0	74.1	133.4	92.1	37.8	54.0	15.1	55.6	41.3	38.1	14.3	98.4
45	0450	61.1	63.0	74.1	133.4	92.1	37.8	54.0	15.1	55.6	41.3	38.1	14.3	98.4
48	0480	64.3	66.7	74.1	133.4	92.1	37.8	54.0	15.1	55.6	41.3	38.1	14.3	98.4
50	0500	68.2	70.0	76.6	139.7	102.7	40.7	58.7	27.0	60.3	47.1	43.9	14.3	101.6
53	0530	71.4	73.0	85.3	148.8	102.7	40.7	58.7	15.1	60.3	47.1	43.9	17.4	113.5
55	0550	74.6	76.7	85.3	148.8	105.8	40.7	58.7	15.1	60.3	50.3	47.1	17.4	113.5
58	0580	74.6	76.2	88.5	165.1	105.8	40.7	58.7	15.1	60.3	50.3	47.1	17.4	116.0
60	0600	77.8	79.4	91.7	165.1	103.2	43.6	62.6	15.9	64.2	43.7	40.5	17.4	119.9
63	0630	82.6	85.7	98.8	171.5	109.9	43.6	65.1	15.9	66.7	48.0	44.8	17.4	127.0
65	0650	82.6	85.7	98.8	171.5	109.9	43.6	65.1	15.9	66.7	48.0	44.8	17.4	127.0
68	0680	88.9	92.1	103.2	171.5	116.0	41.2	63.5	15.9	65.1	55.7	52.5	17.4	131.3
70	0700	88.9	92.1	103.2	171.5	116.0	41.2	63.5	15.9	65.1	55.7	52.5	17.4	131.3
75	0750	100.0	101.6	113.5	196.9	120.7	45.4	65.1	17.4	66.7	58.8	55.6	20.6	145.3
80	0800	103.2	104.8	116.8	188.9	119.8	40.5	63.8	•	66.9	59.3	56.1	20.6	148.4
85	0850	109.5	111.1	123.2	206.4	126.2	40.5	65.1	•	68.3	64.3	61.1	20.6	154.8
90	0900	115.9	117.5	129.5	212.7	132.5	40.5	65.1	•	68.3	70.6	67.5	17.4	158.8
95	0950	119.1	121.4	132.1	222.3	127.8	40.5	65.1	•	68.3	65.9	62.7	17.4	172.0
100	1000	127.5	129.9	139.7	228.6	137.3	40.5	65.1	•	68.3	75.4	72.2	20.6	171.7
125	1250	165.1	167.5	184.4	304.8	162.7	44.4	77.2	•	80.5	88.5	88.4	20.6	254.0
