40mm T5615/HQ/XXRXS-(X-WR11) 0400/5615/HQ/BH/337G

Name: 40mm T5615/HQ/XXRXS-(X-WR11) 0400/5615/HQ/BH/337G
Availability: InStock

Наличие

На складе (3)

Артикул

87074951

Производитель

John Crane

Цена по запросу

Заказать

Технические характеристики

Диаметр:

40
Температура минимальная для API:

-30
Температура максимальная для API:

205
Давление изб максимальное для API:

21
Частота вращения вала максимальная для API:

25
Диаметр вала:

от 24 до 175 мм, от 1" до 3"

Все характеристики

скачать pdf

Описание
Характеристики
Файлы

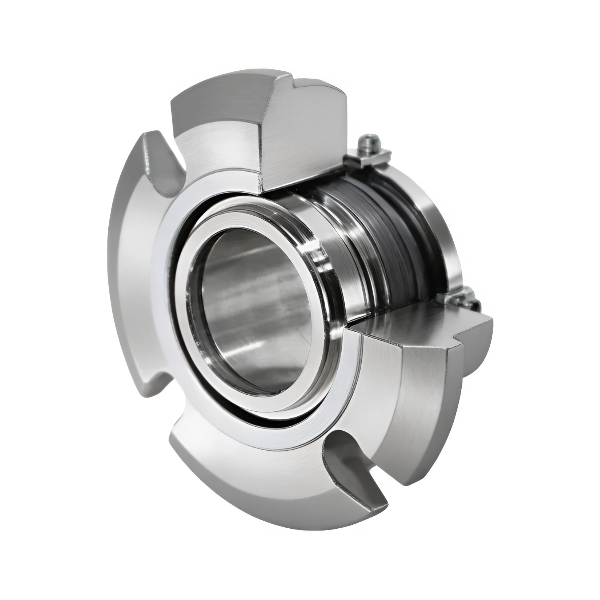

Серия 5600 является первым по-настоящему универсальным картриджным уплотнением - и концепция модульного семейства универсального картриджа John Crane изменит ваш подход к уплотнению. Поскольку компоненты серии 5600 являются взаимозаменяемыми, вы можете применять одно семейство уплотнений на всем своем предприятии. Это дает вам гибкость для охвата большего количества приложений с меньшими запасами, что означает упрощение технического обслуживания, сокращение простоев, повышение эффективности работы завода и снижение затрат. Модель 5615 доступна с металлическими сильфонами, сваренными по краям, из сплава 20 или сплава С-276, либо в вращающейся, либо в стационарной конфигурации.

Диаметр:

40
Температура минимальная для API:

-30
Температура максимальная для API:

205
Давление изб максимальное для API:

21
Частота вращения вала максимальная для API:

25
Диаметр вала:

от 24 до 175 мм, от 1" до 3"
Давление изб.:

до 21 бар
Давление гидростатическое:

до 21 бар
Температура:

от -30 до 205 C
Конструктивные особенности:

Картриджи
Скорость:

до 25 м/с
Тип уплотнения:

Тип 5615
Соответствие стандарту:

ANSI, DIN

Условия доставки

Самовывоз

Сегодня

Отправка экспресс-почтой/ТК

В день прихода оплаты

Подробнее о доставке

Оплата

Безналичный расчет

100% предоплата по счету

* Другие условия по договору

Описание
Характеристики
Размеры Размеры
Расшифровка обозначения Расшифровка обозначения
Файлы и материалы

Диаметр:

40
Температура минимальная для API:

-30
Температура максимальная для API:

205
Давление изб максимальное для API:

21
Частота вращения вала максимальная для API:

25
Диаметр вала:

от 24 до 175 мм, от 1" до 3"
Давление изб.:

до 21 бар
Давление гидростатическое:

до 21 бар
Температура:

от -30 до 205 C
Конструктивные особенности:

Картриджи
Скорость:

до 25 м/с
Тип уплотнения:

Тип 5615
Соответствие стандарту:

ANSI, DIN

Seal Size/D1 (mm)	Seal Size Code	D3	D4 Min.	D4 Max.	D26	L12	L23	L39	L56	L90	L91	L92	M	N
24	0240	39.7	41.3	48.0	101.6	65.4	34.4	49.6	13.5	50.8	18.9	15.8	13.3	71.2
25	0250	39.7	41.3	48.0	101.6	65.4	34.4	49.6	13.5	50.8	18.9	15.8	13.3	71.2
28	0280	42.9	44.5	51.2	104.8	67.3	36.7	52.4	13.5	54.0	18.1	15.0	13.3	74.5
30	0300	44.5	46.1	56.5	108.0	65.1	36.7	52.4	13.5	54.0	15.9	12.7	13.3	79.9
32	0320	46.0	47.6	58.3	108.0	69.3	36.7	52.4	13.5	54.0	20.1	16.9	13.3	81.6
33	0330	49.3	50.8	61.5	111.1	69.3	36.7	52.4	13.5	54.0	20.1	16.9	13.3	84.8
35	0350	49.3	50.8	61.5	111.1	69.3	36.7	52.4	13.5	54.0	20.1	16.9	13.3	84.8
38	0380	55.5	57.2	68.1	123.8	69.7	37.8	54.0	15.1	55.5	18.9	15.7	13.3	91.4
40	0400	58.7	60.3	71.4	127.0	69.7	37.8	54.0	15.1	55.5	18.9	15.7	14.3	95.7
43	0430	61.1	63.0	74.1	133.4	69.7	37.8	54.0	15.1	55.5	18.9	15.7	14.3	98.4
45	0450	61.1	63.0	74.1	133.4	69.7	37.8	54.0	15.1	55.5	18.9	15.7	14.3	98.4
48	0480	65.1	66.7	74.1	133.4	69.7	37.8	54.0	15.1	55.5	18.9	15.7	14.3	98.4
50	0500	68.3	70.0	76.6	139.7	75.3	40.7	58.7	27.0	60.3	19.7	16.5	14.3	101.6
53	0530	71.4	73.0	85.3	148.8	75.3	40.7	58.7	15.1	60.3	19.7	16.5	17.4	113.5
55	0550	72.9	75.0	85.3	148.8	75.3	40.7	58.7	15.1	60.3	19.7	16.5	17.4	113.5
58	0580	74.6	76.2	88.5	165.1	75.3	40.7	58.7	15.1	60.3	19.7	16.5	17.4	116.0
60	0600	77.8	79.4	91.7	165.1	77.8	43.6	62.6	15.9	64.2	18.3	15.2	17.4	119.9
63	0630	84.1	85.7	98.8	171.5	75.7	43.6	65.1	15.9	66.7	13.8	10.6	17.4	127.0
65	0650	84.1	85.7	98.8	171.5	75.7	43.6	65.1	15.9	66.7	13.8	10.6	17.4	127.0
68	0680	90.5	92.1	103.2	171.5	78.4	41.3	63.5	15.9	65.1	18.1	14.9	17.4	131.3
70	0700	90.5	92.1	103.2	171.5	78.4	41.3	63.5	15.9	65.1	18.1	14.9	17.4	131.3
75	0750	100.0	101.6	113.5	196.9	78.4	45.4	65.1	17.4	66.7	16.5	13.4	20.6	145.3
