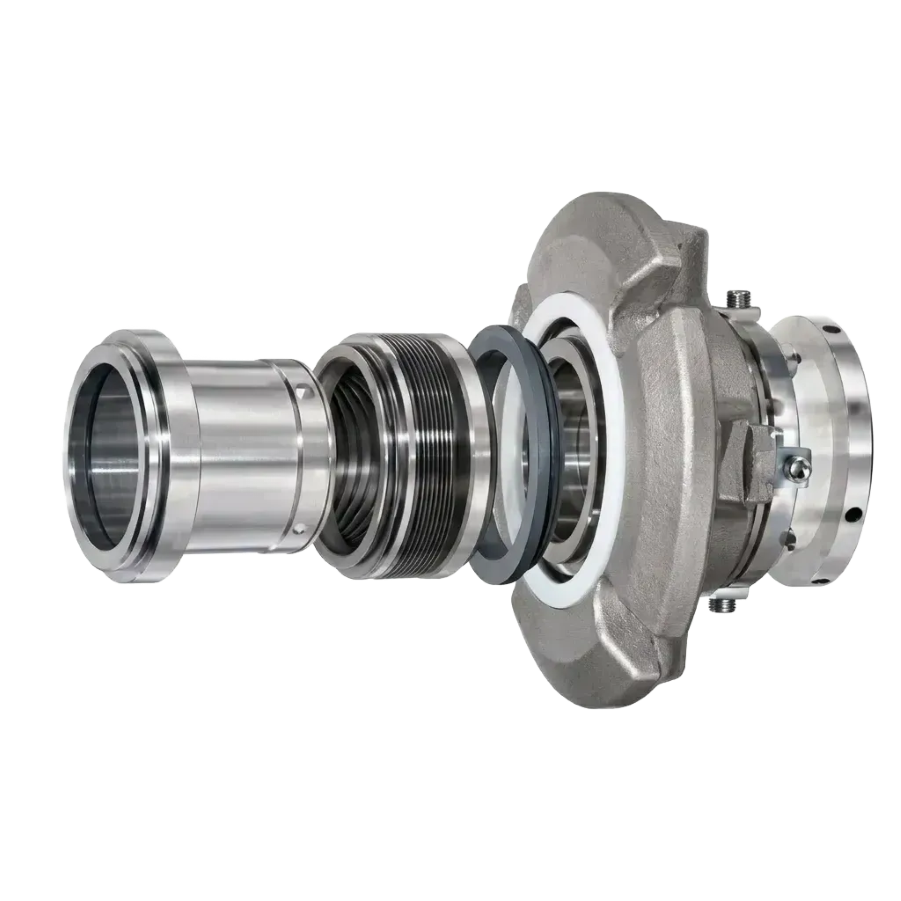

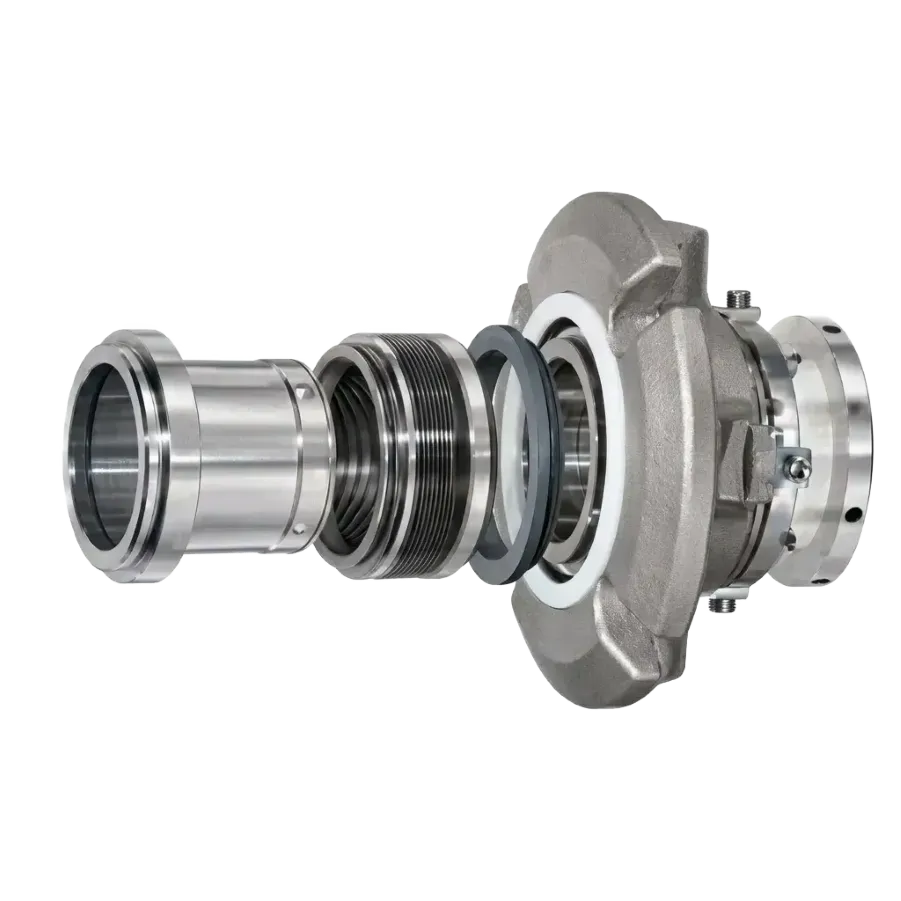

Торцевое уплотнение 5625PR

Наличие

На складе

Производитель

John Crane

Цена по запросу

Заказать

Технические характеристики

Диаметр вала:

от 24 до 75 мм, от 1" до 2,75"
Давление изб.:

до 21 бар
Давление гидростатическое:

до 21 бар
Температура:

от -30 до 205 C
Скорость:

до 25 м/с

Все характеристики

скачать pdf

Задать вопрос

Условия доставки

Самовывоз

Сегодня

Отправка экспресс-почтой/ТК

В день прихода оплаты

Подробнее о доставке

Оплата

Безналичный расчет

100% предоплата по счету

* Другие условия по договору

Описание
Характеристики
Размеры Размеры
Расшифровка обозначения Расшифровка обозначения
Документы

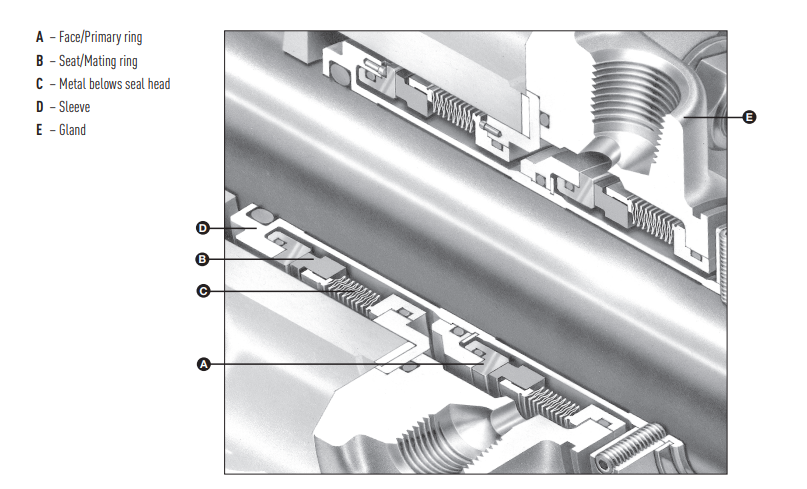

Серия 5600 является первым по-настоящему универсальным картриджным уплотнением - и концепция модульного семейства универсального картриджа John Crane изменит ваш подход к уплотнению. Поскольку компоненты серии 5600 являются взаимозаменяемыми, вы можете применять одно семейство уплотнений на всем своем предприятии. Это дает вам гибкость для охвата большего количества приложений с меньшими запасами, что означает упрощение технического обслуживания, сокращение простоев, повышение эффективности работы завода и снижение затрат. Патронные уплотнения 5625 и 5625P доступны с сильфонами из сплава 20 или сплава С-276 во вращающемся или стационарном расположении. Уплотнение соответствует стандартам ANSI и DIN. Тангенциальный вход и выход. Оптимизированный сбалансированный по давлению дизайн. Исполнения с обратным балансировкой первичного и ответного колец допускают внутреннее и внешнее давление, что позволяет двойному уплотнению работать как тандемное или двойное и поддерживает положительные силы закрытия торцевого уплотнения в ситуации переустановки обратного давления.

Диаметр вала

от 24 до 75 мм, от 1" до 2,75"
Давление изб.

до 21 бар
Давление гидростатическое

до 21 бар
Температура

от -30 до 205 C
Конструктивные особенности

Картриджи
Скорость

до 25 м/с
Тип уплотнения

Тип 5625
Соответствие стандарту

ANSI, DIN

Seal Size/D1 (mm)	Seal Size Code	D3	D4 Min.	D4 Max.	D26	L12	L23	L39	L56	L90	L91	L92	M	N
24	0240	39.7	41.3	48.0	101.6	94.1	34.4	49.6	13.5	50.8	47.7	44.5	13.3	71.2
25	0250	39.7	41.3	48.0	101.6	94.1	34.4	49.6	13.5	50.8	47.7	44.5	13.3	71.2
28	0280	42.9	44.5	51.2	104.8	97.8	36.7	52.4	13.5	54.0	48.6	45.4	13.3	74.5
30	0300	44.8	46.1	56.5	108.0	97.8	36.7	52.4	13.5	54.0	48.6	45.4	13.3	79.9
32	0320	46.0	47.6	58.3	108.0	97.8	36.7	52.4	13.5	54.0	48.6	45.4	13.3	81.6
33	0330	49.3	50.8	61.5	111.1	97.8	36.7	52.4	13.5	54.0	48.6	45.4	13.3	84.8
35	0350	49.3	50.8	61.5	111.1	97.8	36.7	52.4	13.5	54.0	48.6	45.4	13.3	84.8
38	0380	55.6	57.2	68.1	123.8	101.5	37.8	54.0	15.1	55.5	50.7	47.5	13.3	91.4
40	0400	58.7	60.3	71.4	127.0	101.5	37.8	54.0	15.1	55.5	50.7	47.5	14.3	95.7
43	0430	61.5	63.0	74.1	133.4	101.5	37.8	54.0	15.1	55.5	50.7	47.5	14.3	98.4
45	0450	61.5	63.0	74.1	133.4	101.5	37.8	54.0	15.1	55.5	50.7	47.5	14.3	98.4
48	0480	65.1	66.7	74.1	133.4	101.5	37.8	54.0	15.1	55.5	50.7	47.5	14.3	98.4
50	0500	68.3	70.0	76.6	139.7	110.6	40.7	58.7	27.0	60.3	55.0	51.9	14.3	101.6
53	0530	71.4	73.0	85.3	148.8	110.6	40.7	58.7	15.1	60.3	55.0	51.9	17.4	113.5
55	0550	73.0	75.0	85.3	148.8	110.6	40.7	58.7	15.1	60.3	55.0	51.9	17.4	113.5
58	0580	74.6	76.2	88.5	165.1	110.6	40.7	58.7	15.1	60.3	55.0	51.9	17.4	116.0
60	0600	77.8	79.4	91.7	165.1	115.4	43.6	62.6	15.9	64.2	56.0	52.8	17.4	119.9
63	0630	84.1	85.7	98.8	171.5	115.4	43.6	65.1	15.9	66.7	53.5	50.3	17.4	127.0
65	0650	84.1	85.7	98.8	171.5	115.4	43.6	65.1	15.9	66.7	53.5	50.3	17.4	127.0
68	0680	90.5	92.1	103.2	171.5	116.7	41.3	63.5	15.9	65.1	56.4	53.2	17.4	131.3
70	0700	90.5	92.1	103.2	171.5	116.7	41.3	63.5	15.9	65.1	56.4	53.2	17.4	131.3
75	0750	100.0	101.6	113.5	196.9	116.7	45.4	65.1	17.4	66.7	54.8	51.6	20.6	145.3

Наименование

Диаметр

Пара трения

Вторичное уплотнение

Цена

На складе

48mm T5625/SP/XASXS-(AAW-11)XARXS (0480/5625/SP/BH/362G)

Диаметр

Длина

Тип седла

Материал сильфона

Пара трения

карбид кремния-карбид кремния

Металлические части

Вторичное уплотнение

вайтон

Цена по запросу

50mm T5625/SP/XASXS-(AAW-11)XARXS (0500/5625/SP/BH/362G)

Диаметр

Длина

Тип седла

Материал сильфона

Пара трения

карбид кремния-карбид кремния

Металлические части

Вторичное уплотнение

вайтон

Цена по запросу
