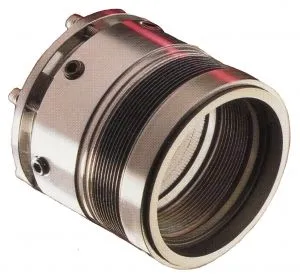

Торцевое уплотнение 609НТС

Наличие

На складе

Производитель

Sealol

Цена по запросу

Заказать

Технические характеристики

Диаметр вала:

от 1" до 4"
Давление изб.:

до 25 бар
Давление гидростатическое:

до 32 бар
Температура:

от -75 до 425 C
Скорость:

до 25 м/с

Все характеристики

скачать pdf

Задать вопрос

Условия доставки

Самовывоз

Сегодня

Отправка экспресс-почтой/ТК

В день прихода оплаты

Подробнее о доставке

Оплата

Безналичный расчет

100% предоплата по счету

* Другие условия по договору

Описание
Характеристики
Размеры Размеры
Расшифровка обозначения Расшифровка обозначения
Документы

Тип 609 включает в себя все лучшие конструктивные особенности уплотнения типа 604, но предназначен для тех сложных применений, где предпочтительно надежное, высокопрочное вращающиеся уплотнение. Узкая конструкция поперечного сечения уплотнения позволяет устанавливать тип 609 в большинство известных насосов без дорогостоящей и трудоёмкой модификации уплотнительной камеры насоса. Это делает его идеальным для применения с углеводородами, где требуется хорошая теплопередача, а также в условиях, где используются насосы с небольшими камерами уплотнений.

Диаметр вала

от 1" до 4"
Давление изб.

до 25 бар
Давление гидростатическое

до 32 бар
Температура

от -75 до 425 C
Жидкость

Химические жидкости, Криогенные жидкости
Конструктивные особенности

Сварной сильфон, Металлический сильфон
Скорость

до 25 м/с
Тип уплотнения

Тип 609
Область применения

Химическая
Соответствие стандарту

API

Inch				mm
Seal Dash Number (size code)	A +.000 -.002	B Ref.	C Ref.	A +.000 -0.05	B Ref.	C Ref.
-16	1.000	1.625	1.531	25.40	41.28	38.89
-18	1.125	1.750	1.562	28.58	44.45	39.67
-20	1 250	1.875	1.593	31.75	47.63	40.46
-22	1.375	2.000	1.593	34.93	50.80	40.46
-24	1 500	2.125	1.593	38.10	53.98	40.46
-26	1.625	2 250	1.593	41.28	57.15	40.46
-28	1.750	2.375	1.625	44.45	60.33	41.28
-30	1.875	2.500	1.625	47.63	63.50	41.28
-32	2 000	2.625	1.656	50.80	66.68	42.06
-34	2.125	2.750	1.656	53.98	69.85	42.06
-36	2 250	2.875	1.719	57.15	73.03	43.66
-38	2.375	3.000	1.719	60.33	76.20	43.66
-40	2.500	3.250	1.750	63.50	82.55	44.45
-42	2 525	3 375	1.781	65.68	85.73	45.24
-44	2.750	3.500	1.781	59.85	88.90	45.24
-46	2.875	3.687	1.875	73.03	93.65	47.63
-48	3.000	3.812	1.875	76.20	96.82	47.63
-50	3.125	4.000	1.875	79.38	101.60	47.63
-52	3.250	4.125	1.875	82.55	104.78	47.63
-54	3.375	4.250	1.875	85.73	107.95	47.63
-56	3.500	4.375	1.875	88.90	111.13	47.63
-58	3.625	4.500	1.875	92.08	114.30	47.63
-60	3.750	4.625	1.875	95.25	117.48	47.63
-62	3.875	4.750	1.875	98.43	120.65	47.63
-64	4.000	4.875	1.875	101.60	123.83	47.63

Наименование

Диаметр

Пара трения

Вторичное уплотнение

Цена

На складе

2.5in 609S HSP-1032055-1 LPN US K14711

Диаметр

Длина

Тип седла

Материал сильфона

Пара трения

Металлические части

Вторичное уплотнение

Цена по запросу

0539/609S/--/BP/827G (TYP609S/2 1/8"BQ1G2-GGT7T8-BP)

Диаметр

Длина

Тип седла

Материал сильфона

Пара трения

Металлические части

Вторичное уплотнение

Цена по запросу

TYPE 609 SIZE 1,625 IN (P/N M195813) FACE: POLISH MR:FLTG DRAW:816780-XX

Диаметр

41.2

Длина

Тип седла

Материал сильфона

Пара трения

карбид кремния-карбид кремния

Металлические части

Вторичное уплотнение

графойл

Цена по запросу

TYPE 609 SIZE 1,625 IN (P/N M195812) FACE: POLISH MR:FLTG DRAW:816780-XX

Диаметр

41.2

Длина

Тип седла

Материал сильфона

Пара трения

графит-карбид кремния

Металлические части

Вторичное уплотнение

графойл

Цена по запросу

0450/609/01/D56043

Диаметр

Длина

Тип седла

Материал сильфона

Пара трения

Металлические части

Вторичное уплотнение

Цена по запросу

TYPE 609 CVC-FCP-307-32 S/N *S 820030

Диаметр

Длина

Тип седла

Материал сильфона

Пара трения

Металлические части

Вторичное уплотнение

графойл

Цена по запросу

Другие варианты

подробнее

Торцевые уплотнения 609 (металлическое уплотнение вала с вращающейся головкой)

Диаметр вала от 1" до 4"
Давление изб. до 25 бар
Температура от -75 до 425 C

Цена по запросу
