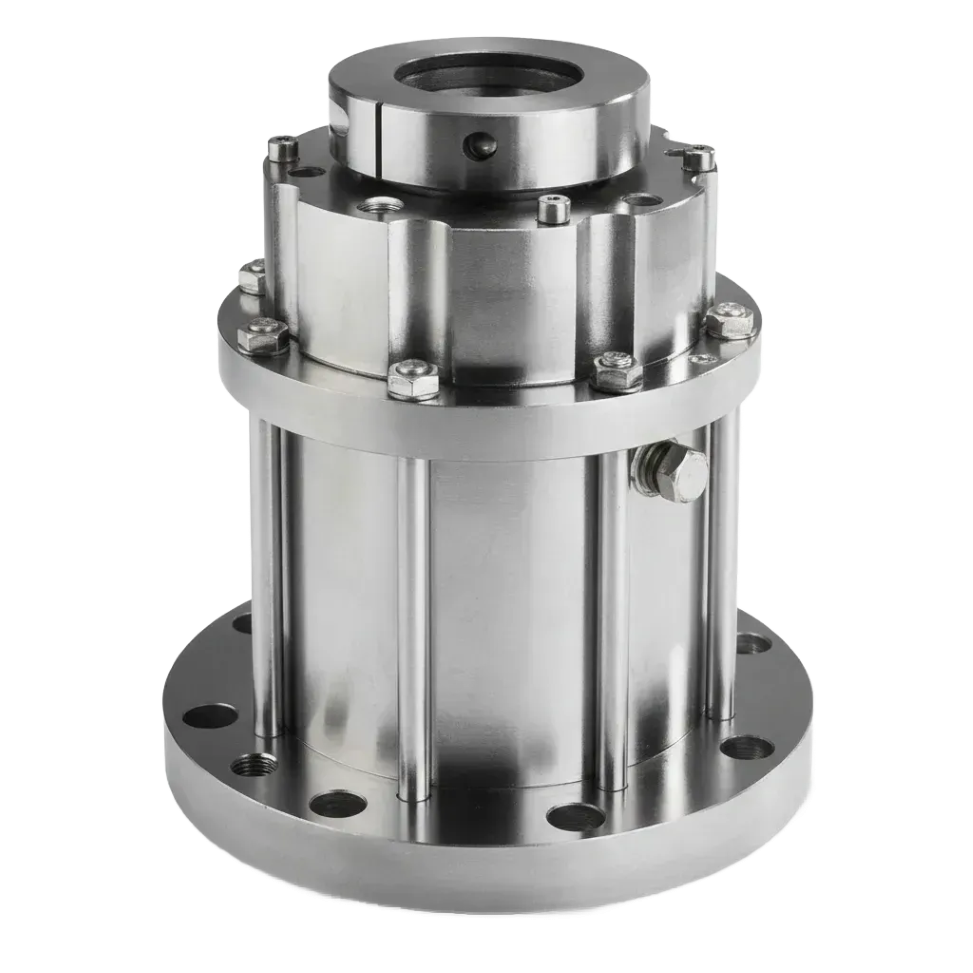

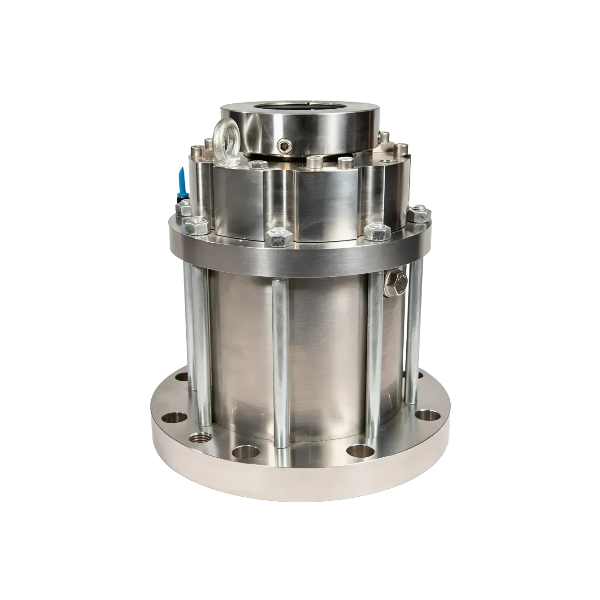

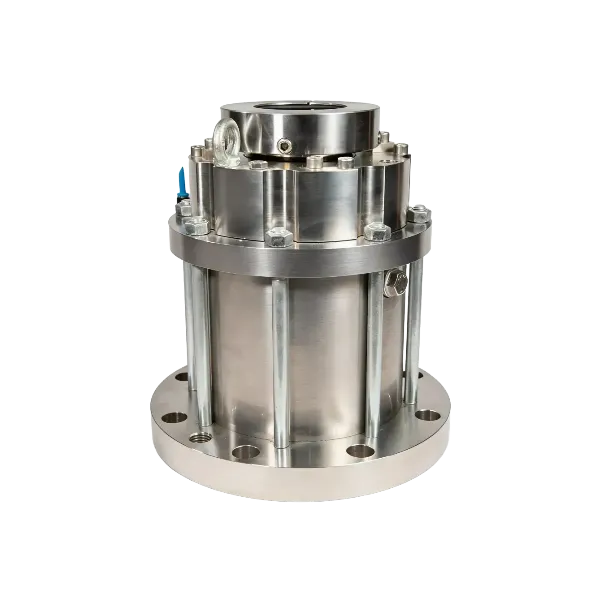

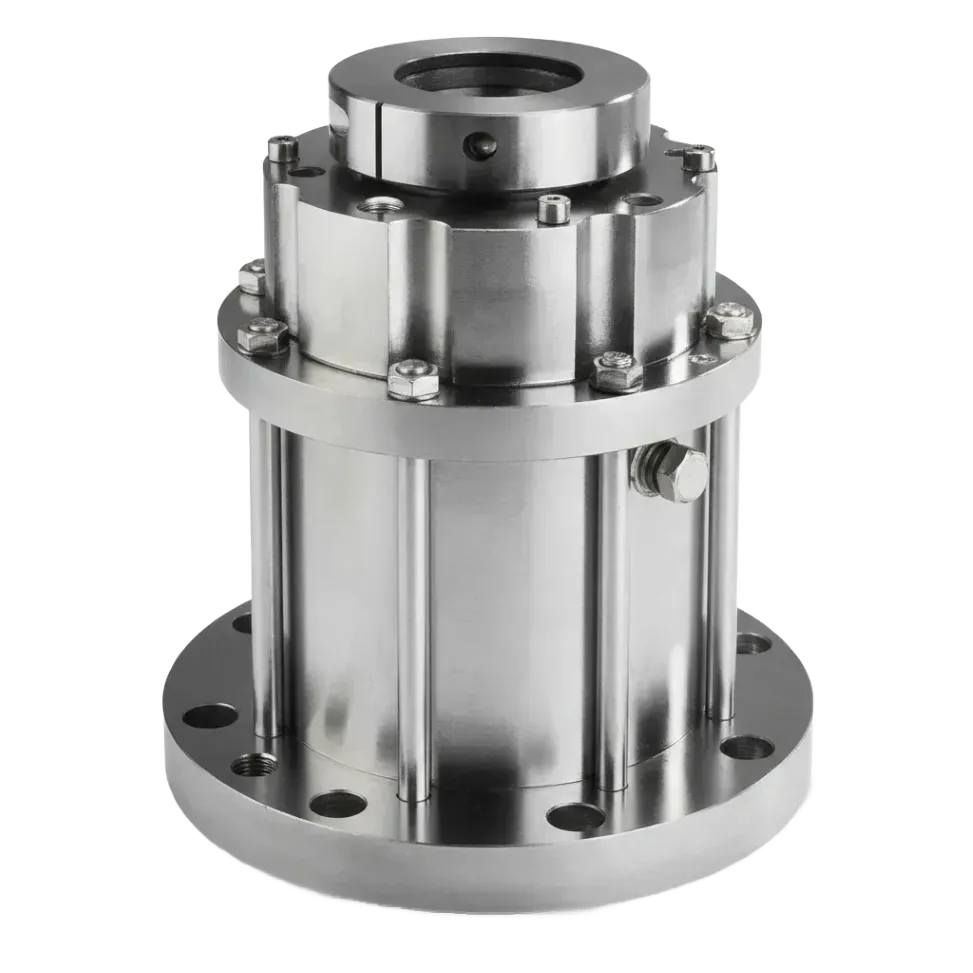

Торцевое уплотнение CK728GD

Name: Торцевое уплотнение CK728GD
Availability: InStock

Наличие

На складе

Производитель

John Crane

Цена по запросу

Заказать

Технические характеристики

Диаметр вала:

от 40 до 220 мм
Давление изб.:

до 16 бар
Давление гидростатическое:

до 16 бар
Температура:

от -40 до 200 C
Скорость:

до 10 м/с

Все характеристики

скачать pdf

Задать вопрос

Условия доставки

Самовывоз

Сегодня

Отправка экспресс-почтой/ТК

В день прихода оплаты

Подробнее о доставке

Оплата

Безналичный расчет

100% предоплата по счету

* Другие условия по договору

Описание
Характеристики
Размеры Размеры
Расшифровка обозначения Расшифровка обозначения
Документы

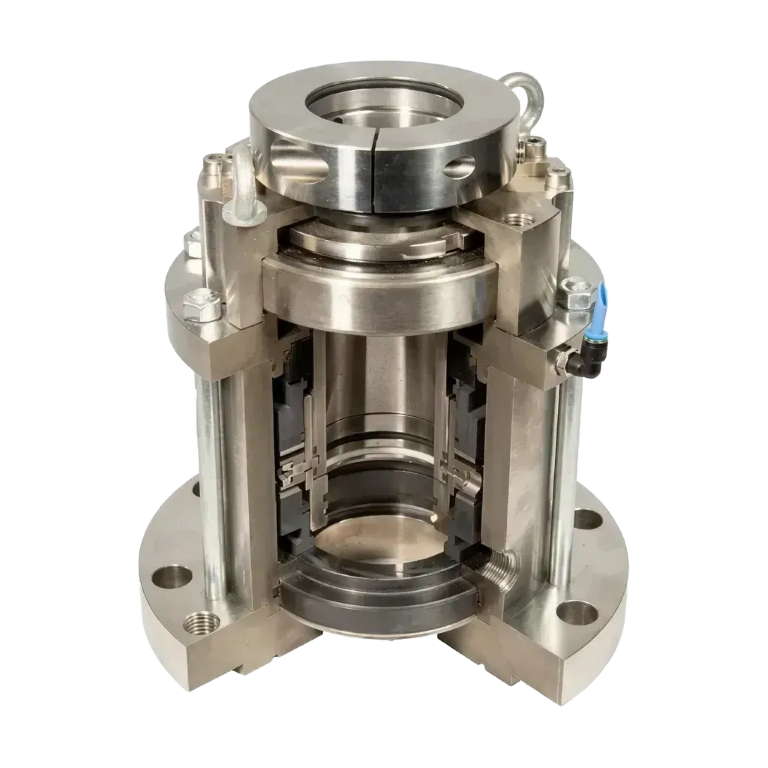

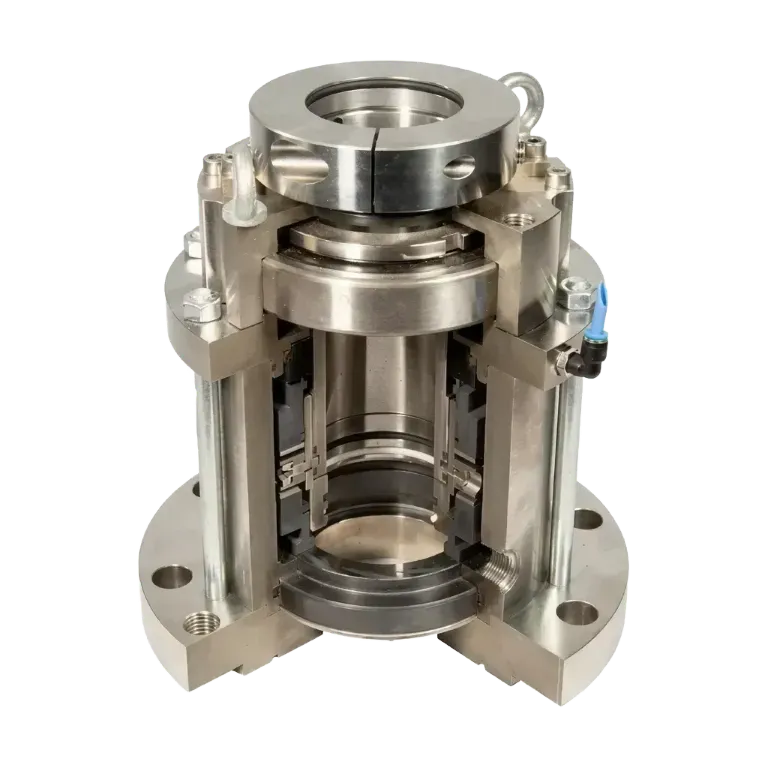

Серия уплотнений для сосудов типа CK 728 - это высокопроизводительный DIN для различных отраслей промышленности, в том числе высокой чистоты фармацевтические применения. Они доступны в мокрой смазке, версии с сухим ходом и без контакта с газовой смазкой. Специальная модульная конструкция обеспечивает максимальную гибкость применения сменных уплотнительных компонентов. Конструкции картриджа стандартизированы для установки на верхние стальные сосуды с мешалкой в соответствии с DIN 28136, с монтажный фланец по DIN 28141 и размеры конца мешалки по DIN 28154. Все версии подходят для работы в потенциально взрывоопасных атмосферах. В зависимости от индивидуальной взрывозащиты требования, рабочие пределы уплотнения могут отличаться от приведенных значений.

Диаметр вала

от 40 до 220 мм
Давление изб.

до 16 бар
Давление гидростатическое

до 16 бар
Температура

от -40 до 200 C
Оборудование

Уплотнения для смесителей, Мешалки
Конструктивные особенности

Уплотнения для мешалок
Скорость

до 10 м/с
Тип уплотнения

Тип CK728
Соответствие стандарту

DIN

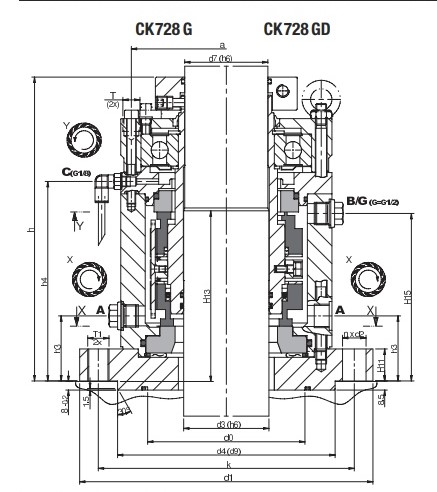

Seal	Flange Connectivity			Fastening			Cartridge Dimensions							Connections & Mounting
d3	d0	d1	d4	k	n x d2	bolt	d7	h	h3	h4	H11	H13	H15	A & B	a	T	T1
40	91	175	110	145	4x18	M16	38	232	38	135	23	135	113	G 3/8	106	M12	M16
50	107	240	176	210	8x18	M16	48	250	51	167	25	140	141	G 3/8	136	M12	M16
60	116	240	176	210	8x 18	M16	58	259	55	172	25	150	146	G 3/8	145	M12	M16
80	147	275	204	240	8x22	M20	78	285	61	187	30	160	157	G 1/2	178	M16	M20
100	173	305	234	270	8x22	M20	98	285	60	186	30	170	156	G 1/2	208	M16	M20
125	198	330	260	295	8x22	M20	120	310	53	201	30	195	172	G 1/2	235	M20	M20
140	218	395	313	350	12x22	M20	135	325	64	205	30	200	176	G 1/2	270	M20	M20
160	237	395	313	350	12x22	M20	150	325	65	206	30	205	176	G 1/2	295	M20	M20
180	263	445	364	400	12x22	M20	170	335	60	210	32	225	185	G 1/2	320	M24	M20
200	288	445	364	400	12x22	M20	190	370	60	225	32	235	185	G 1/2	340	M24	M20
220	326	505	422	460	16x22	M20	210	430	60	250	32	255	213	G 1/2	370	M24	M20

Установочные размеры уплотнения CK728GD.pdf

Другие варианты

подробнее

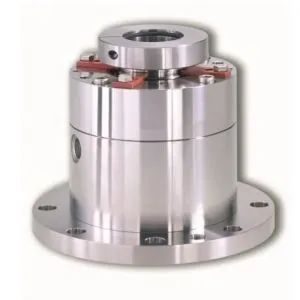

Торцевое уплотнение CK725
