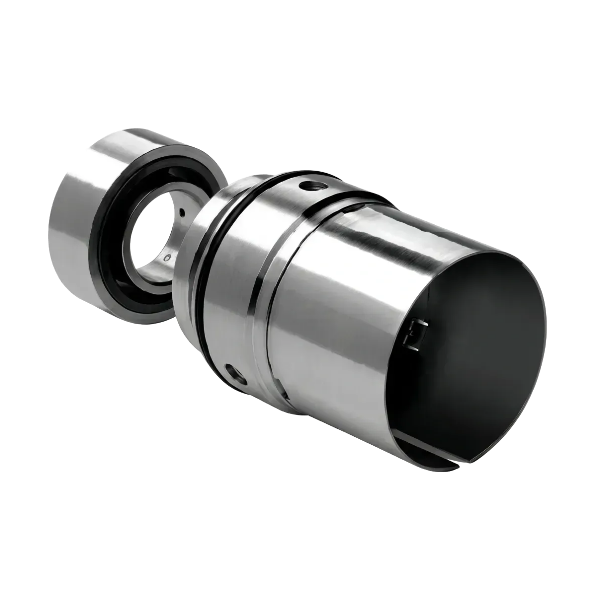

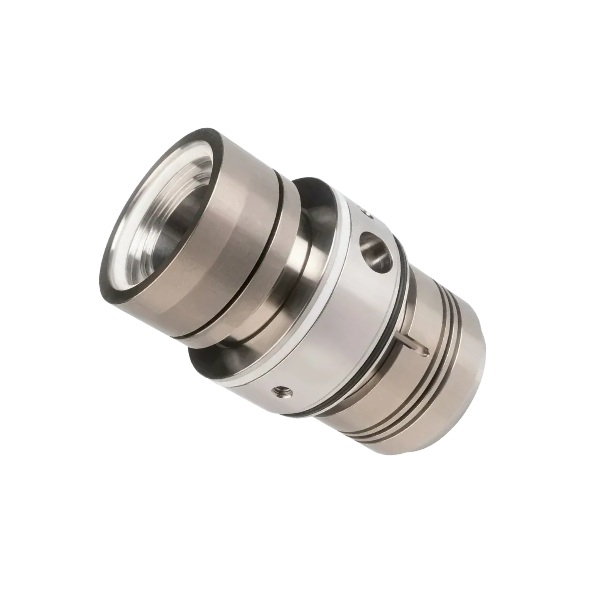

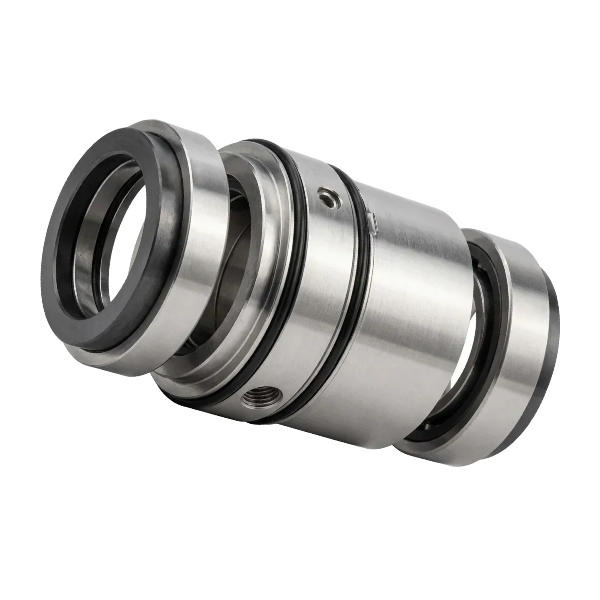

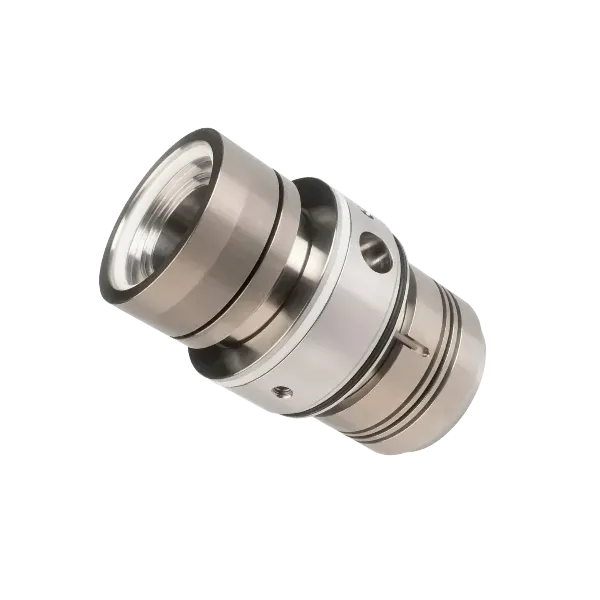

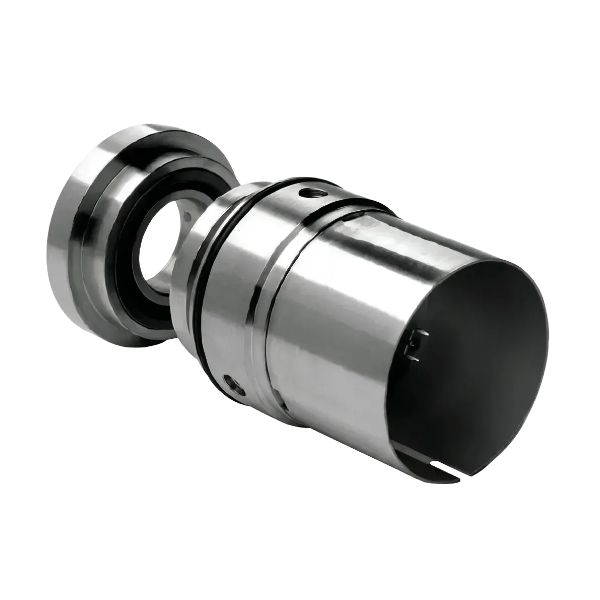

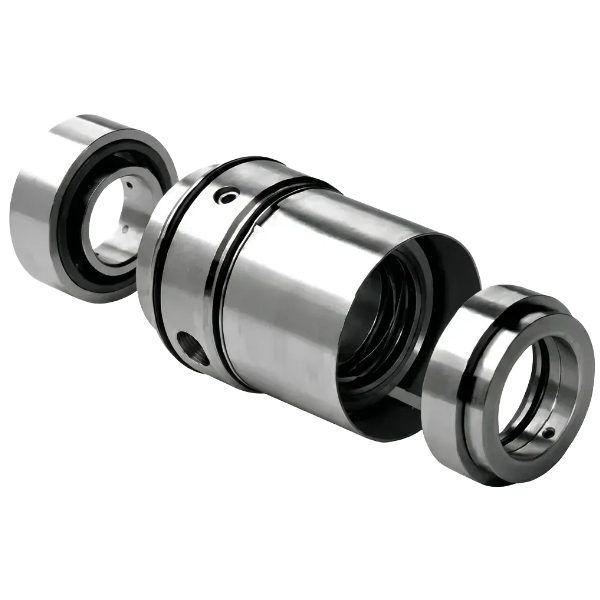

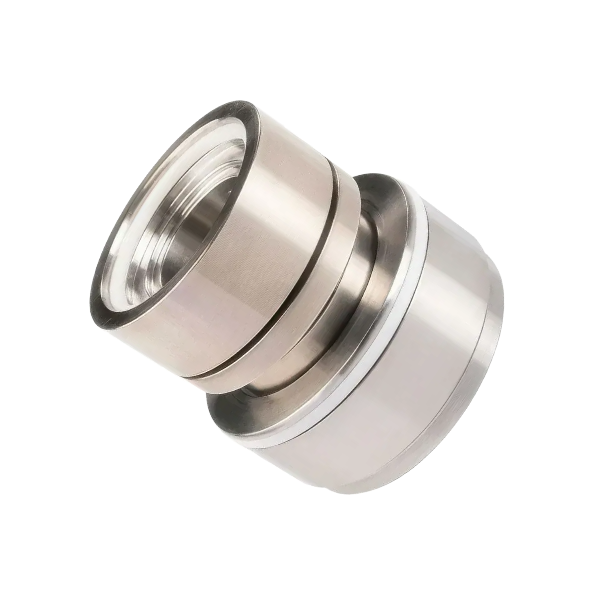

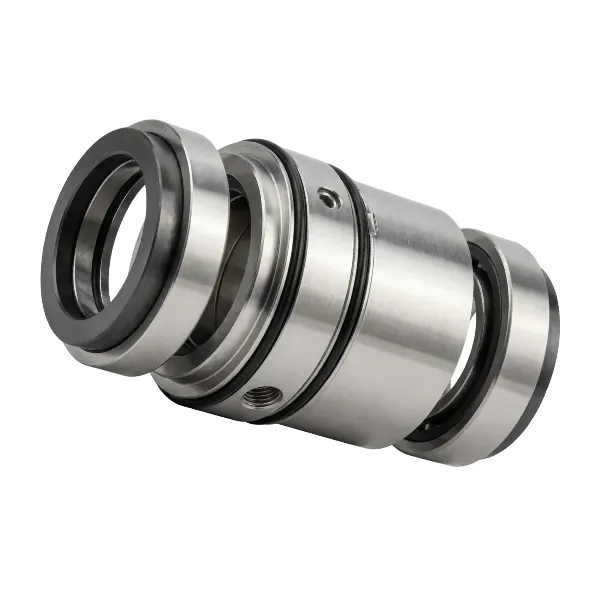

Торцевое уплотнение JCS1, JCS1F, JCS2

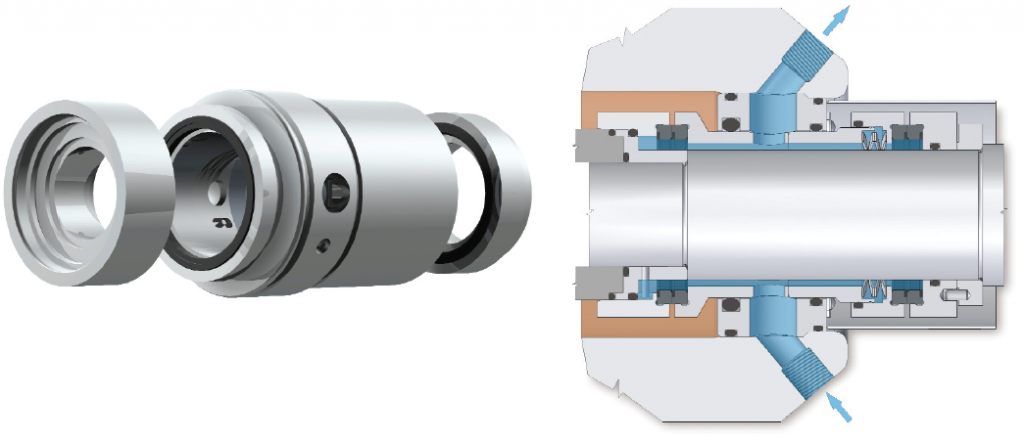

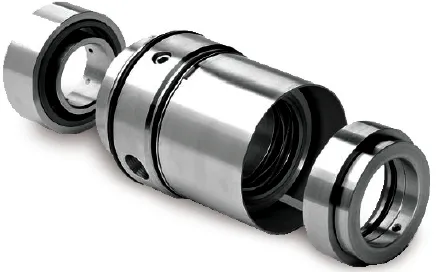

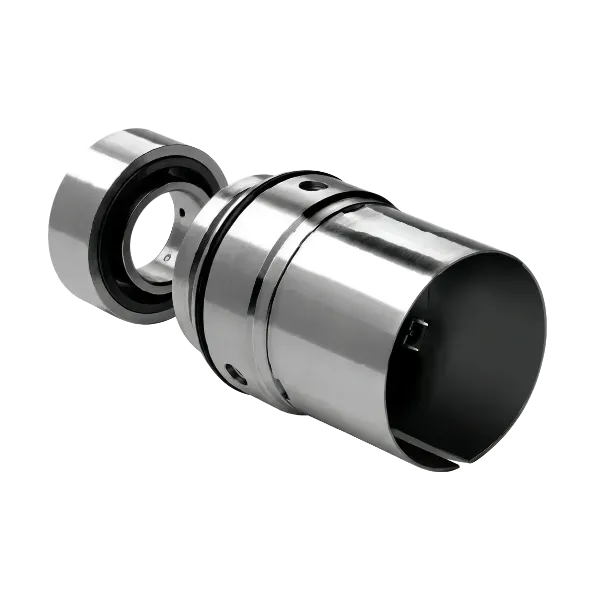

Одинарное уплотнение JCS1

Прочное встроенное в насос одинарное уплотнение. Имеет передовой дизайн, хорошие технические решения. Уплотнение JCS1 разработано специально

для серии насосов Sulzer AHLSTARUP. Уплотнение JCS1 легко устанавливается со стороны рабочего колеса. JCS1 обладает очень передовыми техническими

возможностями, включая запатентованный приводной механизм для уплотняющих поверхностей и самоустанавливающееся упруго установленное

упорное кольцо.

Предназначенное для чистых и смазочных жидкостей, таких как вода, масла, растворители и бумага низкой консистенции.

Основные преимущества:

1. Сбалансированная конструкция обеспечивает бесперебойную работу даже при резких скачках давления;

2. Одиночная пружина на атмосферной стороне, расположенная в неподвижной части уплотнения. Материал устойчив к коррозии. Несоосность вала не

приводит к пульсации пружины и износу уплотнительного кольца;

3. Уплотнительные поверхности из SiC/Carbon или SiC/SiC в качестве стандартных материалов;

4. Для установки не требуется никаких измерений. Простота установки снижает риск человеческой ошибки;

5. Установка уплотнения не требует снятия задней пластины, а уплотнение крепится одним болтом, что гарантирует быструю и безаварийную установку;

6. Передача крутящего момента с помощью сверхэластичных устройств в сочетании с безприводными штифтами на торцах уплотнений. Поверхности

уплотнений не трескаются при запуске;

7. Уплотнитель имеет встроенный брызговик.

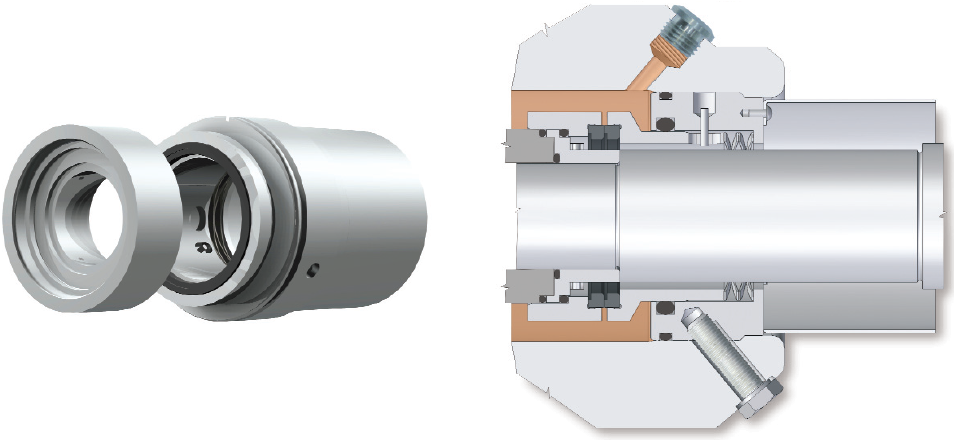

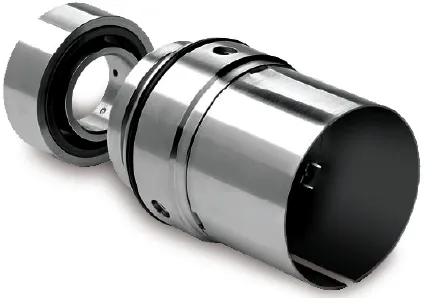

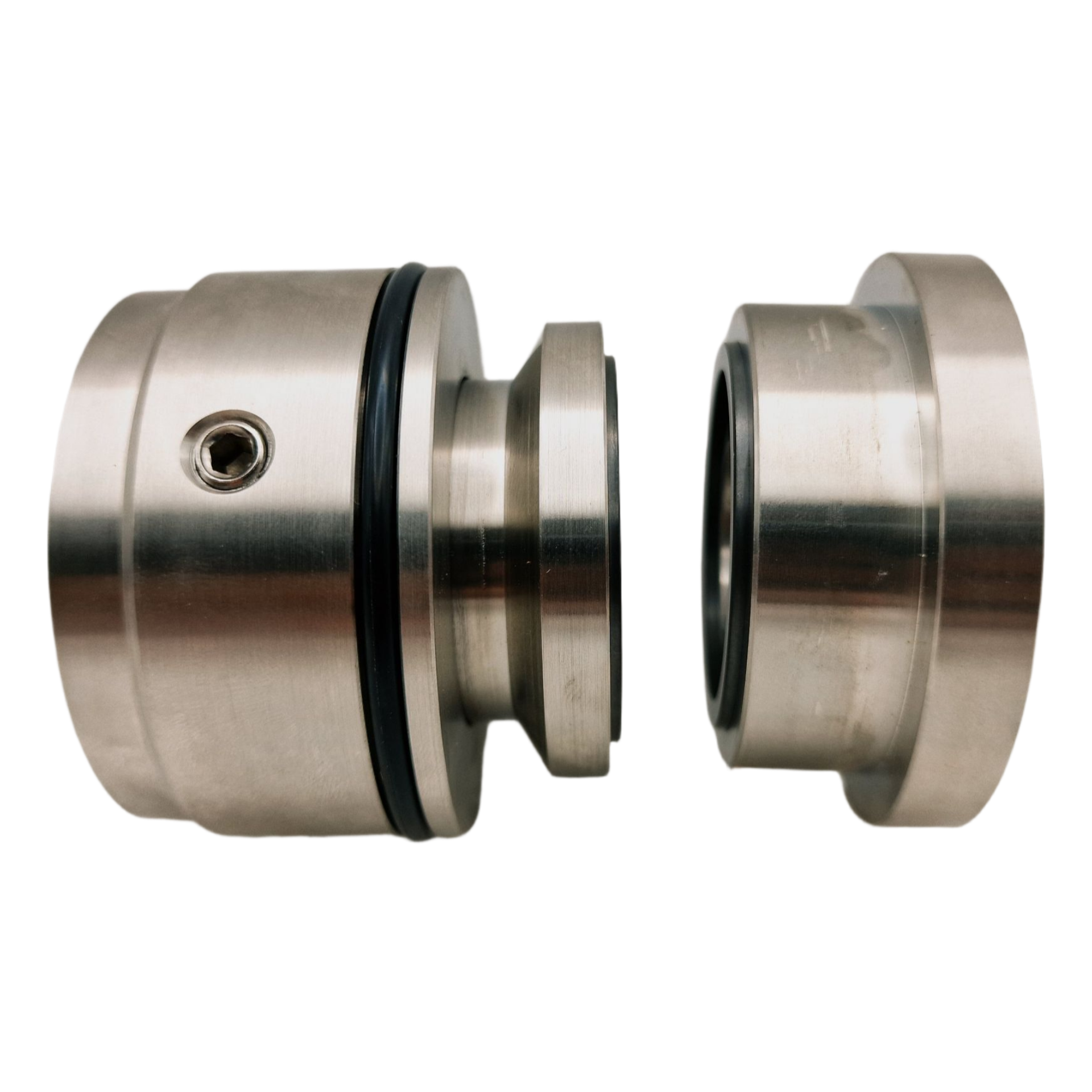

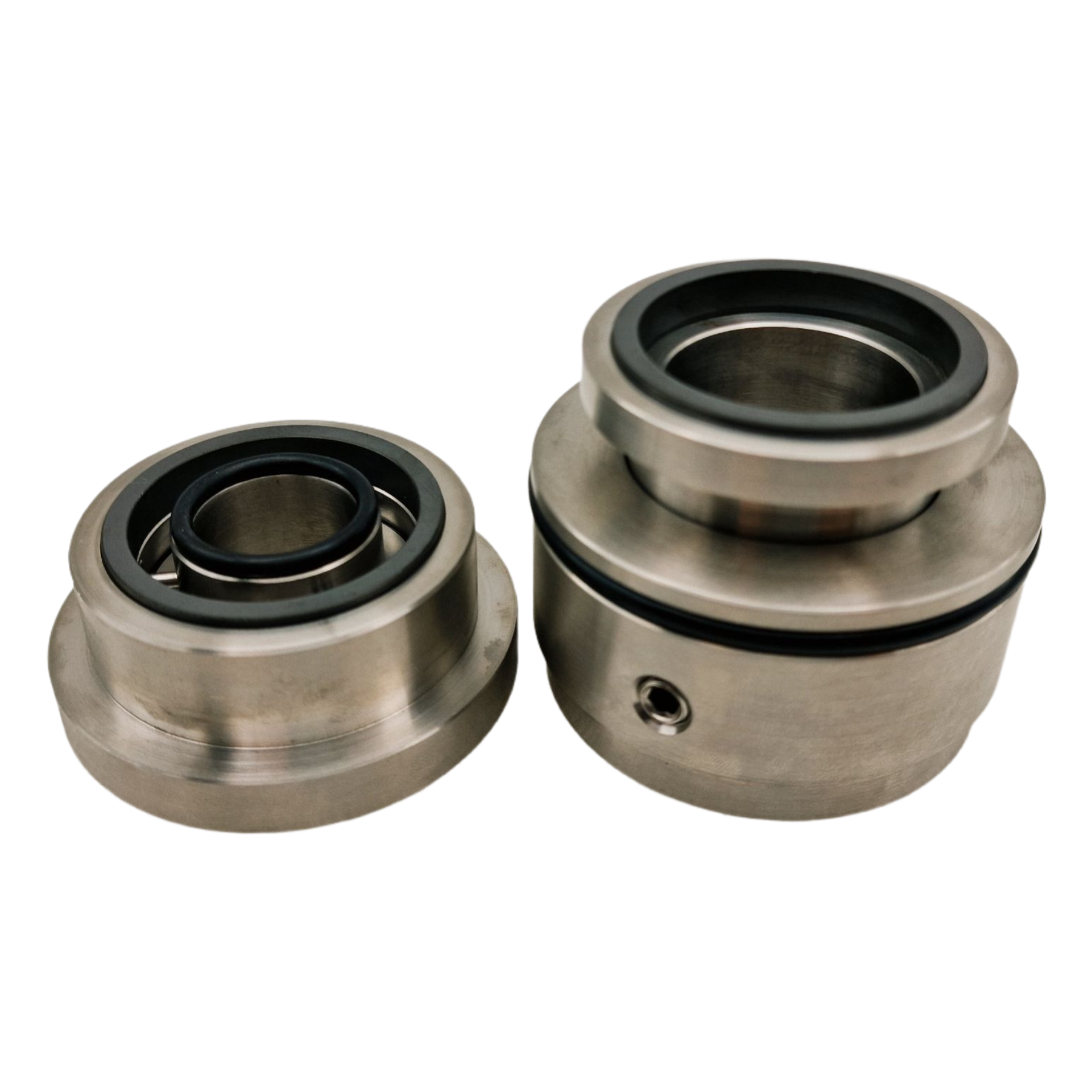

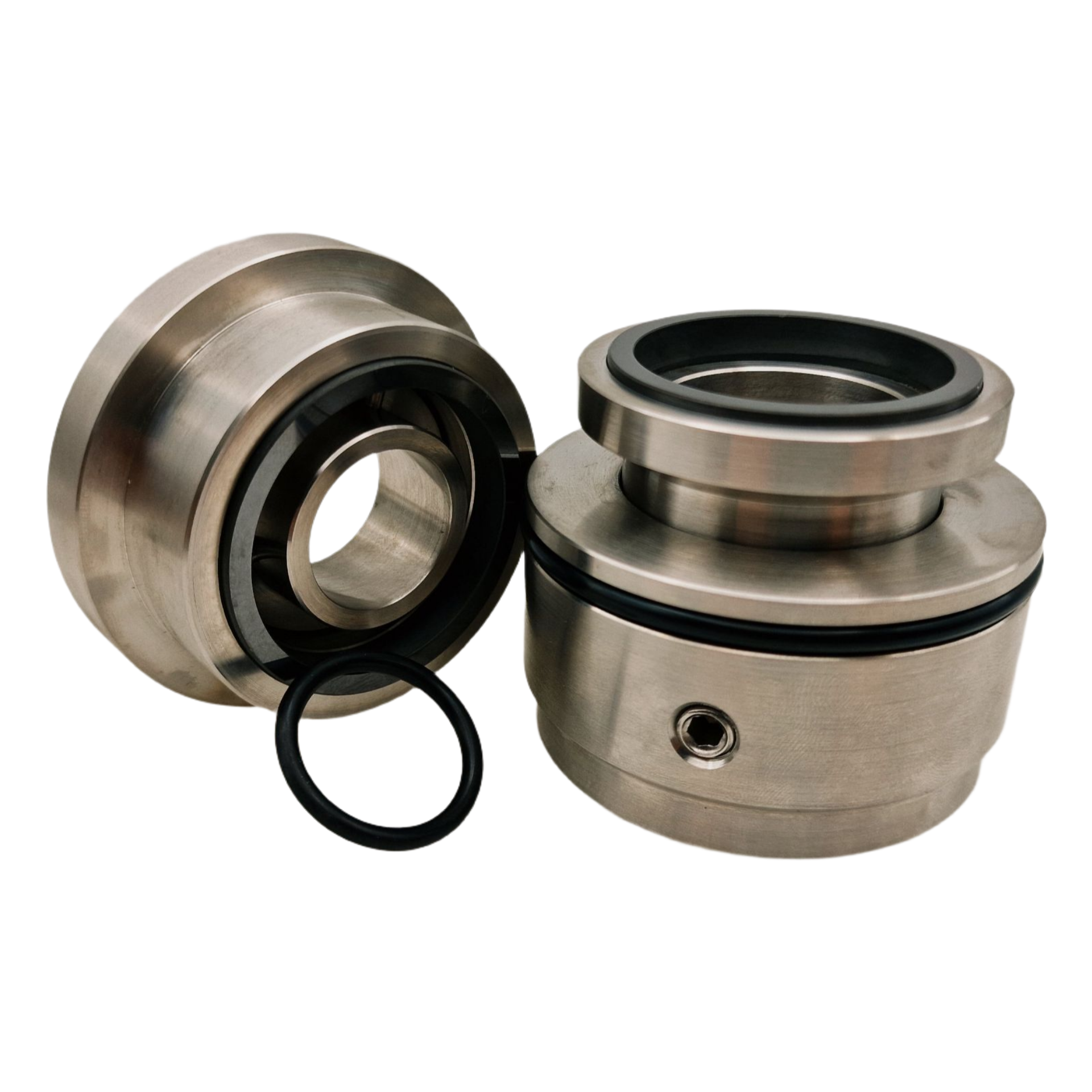

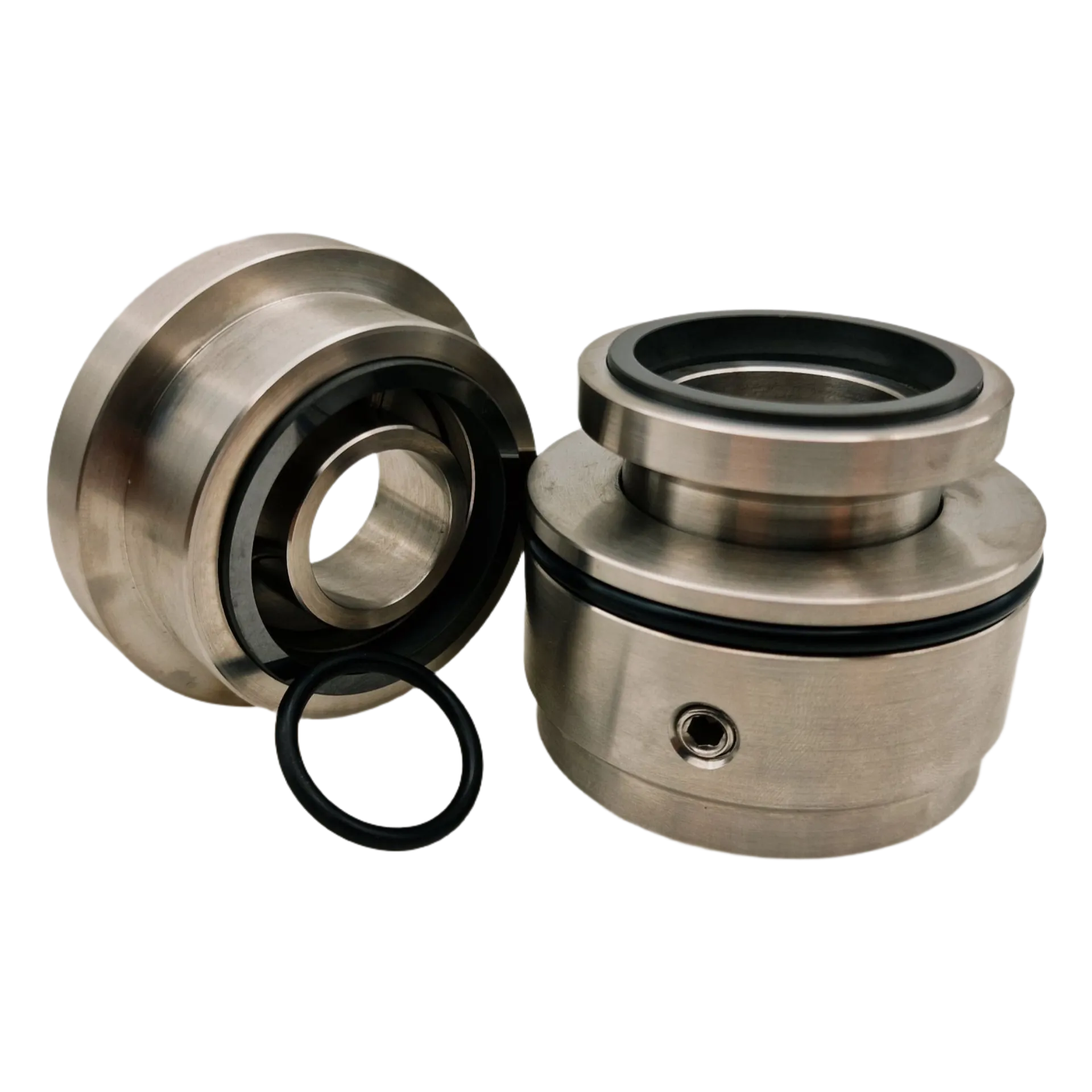

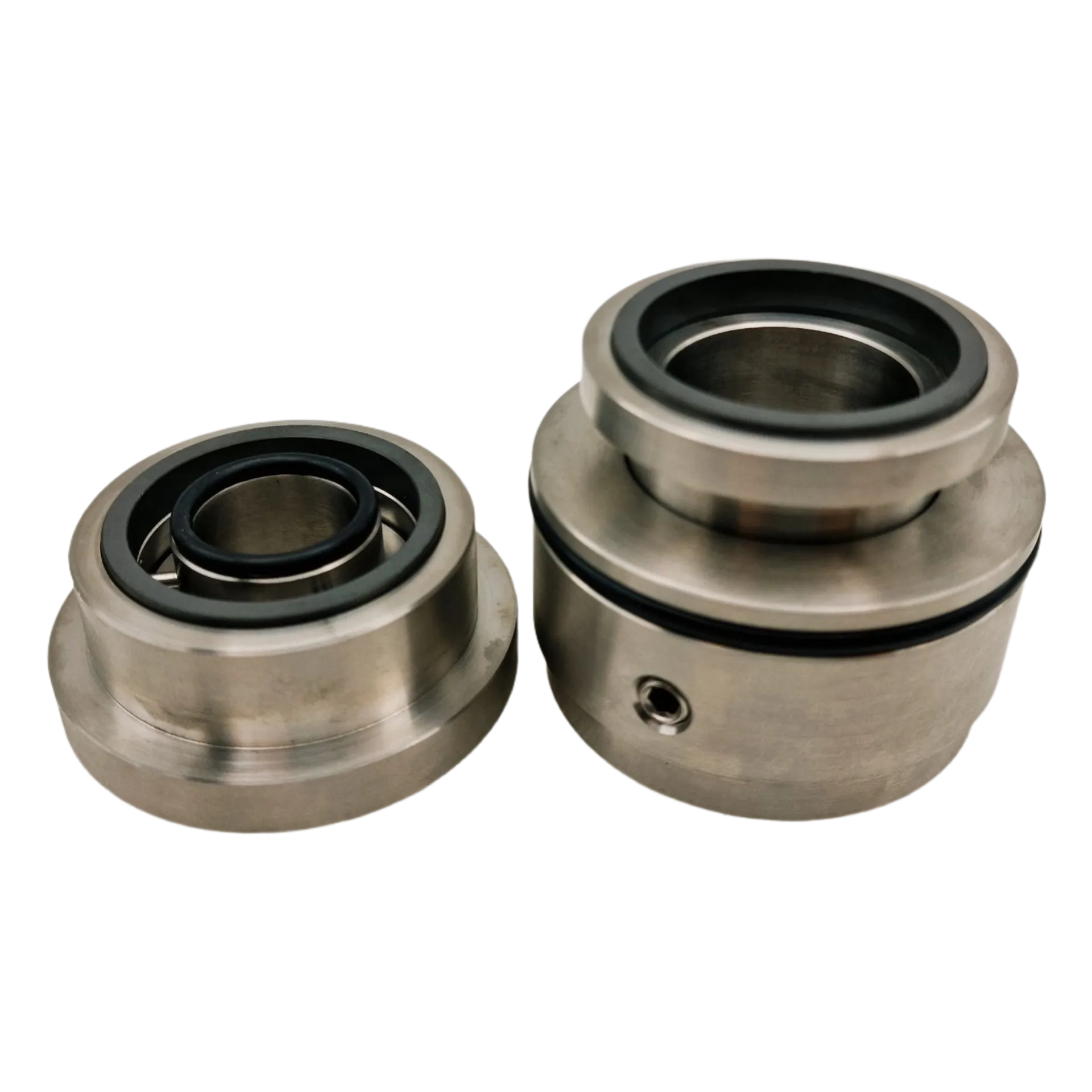

Одинарное уплотнение JCS1F

      Надежное уплотнение для сложных условий с рециркуляцией продукта API plan 11 или внешней промывкой водой. Конструкция с двойным балансом,

максимальная надежность.

Типичные области применения с низким содержанием твердых частиц включают насосы для горячей воды или бумажной массы на промывочных и

сортировочных установках целлюлозных заводов.

Основные преимущества:

1. Одинарное уплотнение JCS1F работает по плану API 11 для систем горячего водоснабжения или по принципу непрерывной внешней промывки водой,

когда это необходимо;

2. Использует те же конструктивные особенности и принципы, что и уплотнение JCS 1, описанное выше;

3. Непрерывная промывка водой под давлением через ограниченную конструкцию дроссельной заслонки в процесс обеспечивает чистую смазку

поверхностей уплотнений. Такая настройка также исключает возможный сухой ход во время запуска насоса.

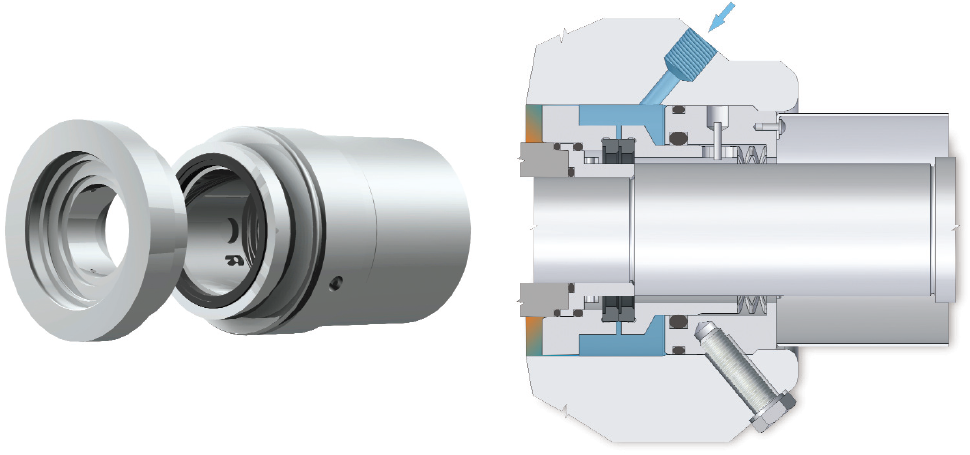

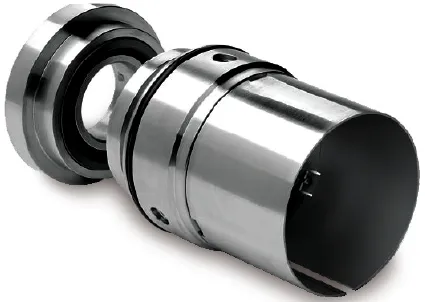

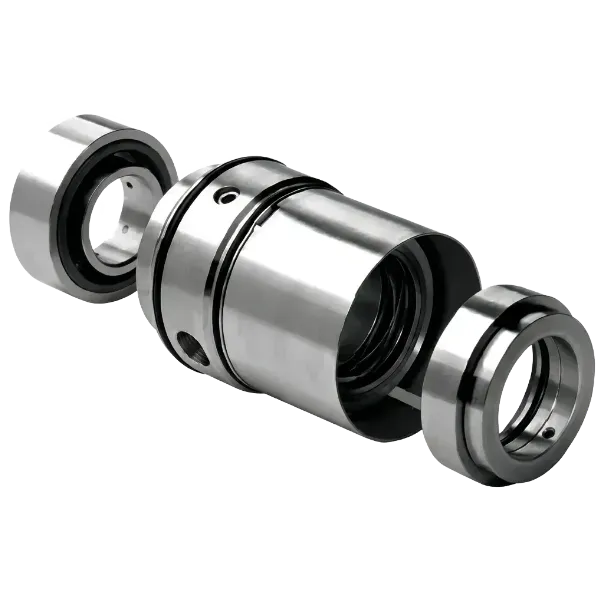

Одинарное уплотнение JCS2

       Конструкция Safeseal JCS2 с двойным балансом обеспечивает надежную и длительную эксплуатацию в самых сложных условиях.Уплотнение JCS2
специально разработано для насосов серии Sulzer AHLSTARUP.

Области применения: в насосах для абразивных и экологически опасных жидкостей на целлюлозно-бумажных заводах, сложные услуги в производстве
продуктов питания, металлов и удобрений.

Основные преимущества:

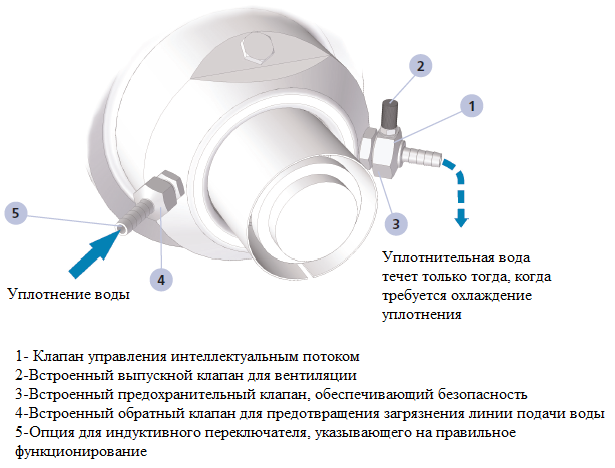

1. Seal использует интегрированную и передовую технологию контроля воды SmartFlow seal-экологически эффективное решение для контроля воды в

уплотнениях для повышения надежности;

2. Экономия воды при уплотнении более чем на 90% по сравнению с обычной системой регулирования расхода;

3. Одиночная пружина, расположенная в неподвижной части уплотнения. Материал устойчив к коррозии и промывается уплотнительной водой;

4. Несоосность вала не приводит к пульсации пружины и износу уплотнительного кольца;

5. Термоусадочные поверхности уплотнений SiC/SiC, SiC/Carbon в качестве стандартных материалов;

6. Поршневая конструкция уплотнения обеспечивает большое осевое перемещение, которое не влияет на нагрузку на пружину;

7. Для установки не требуется никаких измерений. Простота установки снижает риск человеческой ошибки;

8. Установка уплотнения не требует снятия задней пластины, уплотнение закреплено одним болтом, который гарантирует быструю и

безаварийную установку;

8. Передача крутящего момента с помощью сверхэластичных устройств в сочетании с отсутствием приводных штифтов на торцах уплотнений.

Это исключает возможные сбои при запуске;

9. Даже в стандартных моделях PTFE используется в местах расположения уплотнительных колец, где они подвергаются воздействию

технологической жидкости;

10. Специальная конструкция с двойным балансом позволяет использовать герметик как под давлением, так и без давления;

11.  Уплотнитель имеет встроенный брызговик.

.

• Давление изб.
  Тип JCS1: до 16 бар, Тип JCS1F: до 16 бар, Тип JCS2: до 25 бар
• Температура
  Тип JCS1: до +90°C; Тип JCS1F: до +120 °C;Тип JCS2: до +180°C;
• Марка насоса
  Sulzer
• Жидкость
  Бумажная масса, Макулатура, Вода
• Оборудование
  Насосы
• Конструктивные особенности
  Специально спроектированные уплотнения
• Скорость
  до 20 м/с
• Тип уплотнения
  Тип JCS1, JCS1F, JCS2
• Соответствие стандарту
  OEM
