A Seal size |
B |
C min |
C max |
D |
E |
F |
K |
H |
G J=3/8 |
G J=1/2 |
|
1.000 |
3.811 |
1.625 |
1.940 |
2.394 |
1.772 |
2.087 |
1.339 |
0.55 |
2.769 |
2.894 |
|
1.125 |
3.937 |
1.750 |
2.087 |
2.520 |
1.772 |
2.087 |
1.339 |
0.55 |
2.895 |
3.020 |
|
1.250 |
4.134 |
1.875 |
2.244 |
2.657 |
1.772 |
2.087 |
1.339 |
0.55 |
3.032 |
3.157 |
|
1.375 |
4.331 |
2.000 |
2.362 |
2.795 |
1.772 |
2.087 |
1.339 |
0.55 |
3.170 |
3.295 |
|
1.500 |
4.488 |
2.125 |
2.500 |
2.933 |
1.772 |
2.126 |
1.339 |
0.55 |
3.308 |
3.433 |
|
1.625 |
4.961 |
2.375 |
2.625 |
3.071 |
1.772 |
2.126 |
1.339 |
0.55 |
3.446 |
3.571 |
|
1.750 |
5.472 |
2.500 |
2.874 |
3.228 |
1.772 |
2.126 |
1.339 |
0.55 |
3.603 |
3.728 |
|
1.875 |
5.472 |
2.625 |
2.953 |
3.327 |
1 772 |
2.126 |
1.339 |
0.55 |
3.702 |
3.827 |
|
2.000 |
5.500 |
2.750 |
3.189 |
3.465 |
1 772 |
2.126 |
1.339 |
0.55 |
3.860 |
3.980 |
|
2.125 |
5.984 |
2.875 |
3.425 |
3.900 |
1.772 |
2.126 |
1.339 |
0.70 |
4.275 |
4.400 |
|
2.250 |
5.984 |
3.000 |
3.560 |
4.016 |
1.772 |
2.126 |
1.339 |
0.70 |
4.391 |
4.660 |
|
2.375 |
6.299 |
3.125 |
3.681 |
4.134 |
1.772 |
2.126 |
1.339 |
0.70 |
4.528 |
4.646 |
|
2.500 |
6.378 |
3.250 |
3.819 |
4.291 |
1.890 |
2.126 |
1.339 |
0.70 |
4.667 |
4.791 |
|
2.625 |
6.378 |
3.375 |
3.937 |
4.409 |
1.890 |
2.126 |
1.339 |
0.70 |
4.785 |
4.909 |
|
2.750 |
7.953 |
3.750 |
4.449 |
4.921 |
2.008 |
2.362 |
1.421 |
0.70 |
5.300 |
5.421 |
|
2.875 |
7.953 |
3.875 |
4.567 |
5.039 |
2.008 |
2.362 |
1 421 |
0.70 |
5.414 |
5.539 |
|
3.000 |
7.953 |
4.000 |
4.685 |
5.197 |
2.008 |
2.362 |
1 421 |
0.70 |
5.572 |
5.697 |
|
3.125 |
8.250 |
4.125 |
4.822 |
5.322 |
2.008 |
2.362 |
1.421 |
0.70 |
5.697 |
5.822 |
|
3.250 |
8.250 |
4.250 |
4.937 |
5.394 |
2.008 |
2.362 |
1.421 |
0.70 |
5.769 |
5.894 |
|
3.375 |
8.374 |
4.375 |
5.062 |
5.512 |
2.008 |
2.362 |
1.421 |
0.70 |
5.887 |
6.012 |
|
3.500 |
8.465 |
4.500 |
5.181 |
5.630 |
2.008 |
2.362 |
1.421 |
0.70 |
6.005 |
6.130 |
|
3.625 |
8.583 |
4.625 |
5.308 |
5.752 |
2.008 |
2.362 |
1.421 |
0.90 |
6.127 |
6.252 |
|
3.750 |
8.740 |
4.750 |
5.433 |
5.984 |
2.008 |
2.362 |
1.421 |
0 90 |
6.359 |
6.484 |
|
3.875 |
8.858 |
4.875 |
5.556 |
6.102 |
2.008 |
2.362 |
1 421 |
0.90 |
6.477 |
6.602 |
|
4.000 |
9.000 |
5.000 |
5.687 |
6 1S1 |
2.128 |
2.362 |
1 421 |
0.90 |
6.572 |
6.697 |
|
4.125 |
9.016 |
5.125 |
5.716 |
6.311 |
2.126 |
2.362 |
1.421 |
0.90 |
6.638 |
6.811 |
|
4.250 |
9.228 |
5.250 |
5.921 |
6.433 |
2.128 |
2.362 |
1.421 |
0.90 |
6.808 |
6.933 |
|
4.375 |
9.331 |
5.375 |
6.058 |
6.559 |
2.126 |
2.362 |
1.421 |
0.90 |
6.934 |
7.059 |
|
4.500 |
9.500 |
5.500 |
6.170 |
6.700 |
2.126 |
2.362 |
1.421 |
0.90 |
7.075 |
7.200 |
|
4.625 |
9.606 |
5.625 |
6.300 |
6.811 |
2.126 |
2.362 |
1.421 |
0.90 |
7.186 |
7.311 |
|
4.750 |
9.606 |
5.750 |
6.417 |
6.969 |
2.126 |
2.362 |
1.421 |
0 90 |
7.344 |
7.469 |
|
4.875 |
9.843 |
5.875 |
6.550 |
7.087 |
2.126 |
2.362 |
1.421 |
0.90 |
7.462 |
7.587 |
|
5.000 |
10.00 |
6.000 |
6.687 |
7.182 |
2.126 |
2.362 |
1.421 |
0.90 |
7.560 |
7.685 |
Наличие
На складе
Производитель
Safematic
Цена по запросу
Технические характеристики
-
Давление изб.:до 15 бар
-
Давление гидростатическое:до 20 бар
-
Температура:до 180 C
-
Скорость:до 20 м/с
Условия доставки
Самовывоз
Сегодня
Оплата
Безналичный расчет
100% предоплата по счету
* Другие условия по договору
Заказ товара
Заполните форму и мы свяжемся с вами
в ближайшее время
Отправляя форму, вы соглашаетесь с условиями политики конфиденциальности.
Задать вопрос
Напишите свой вопрос и мы свяжемся с Вами
в ближайшее время и ответим на него
Отправляя форму, вы соглашаетесь с условиями политики конфиденциальности.

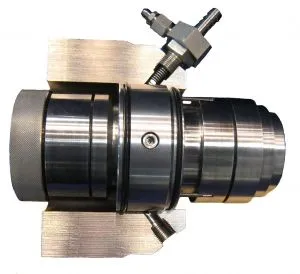

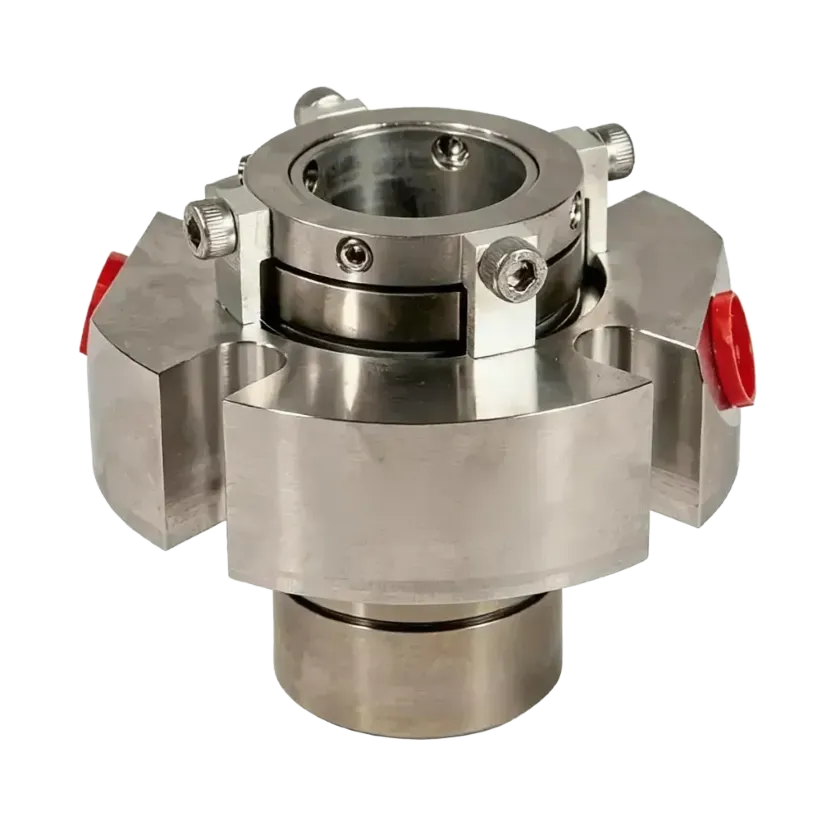

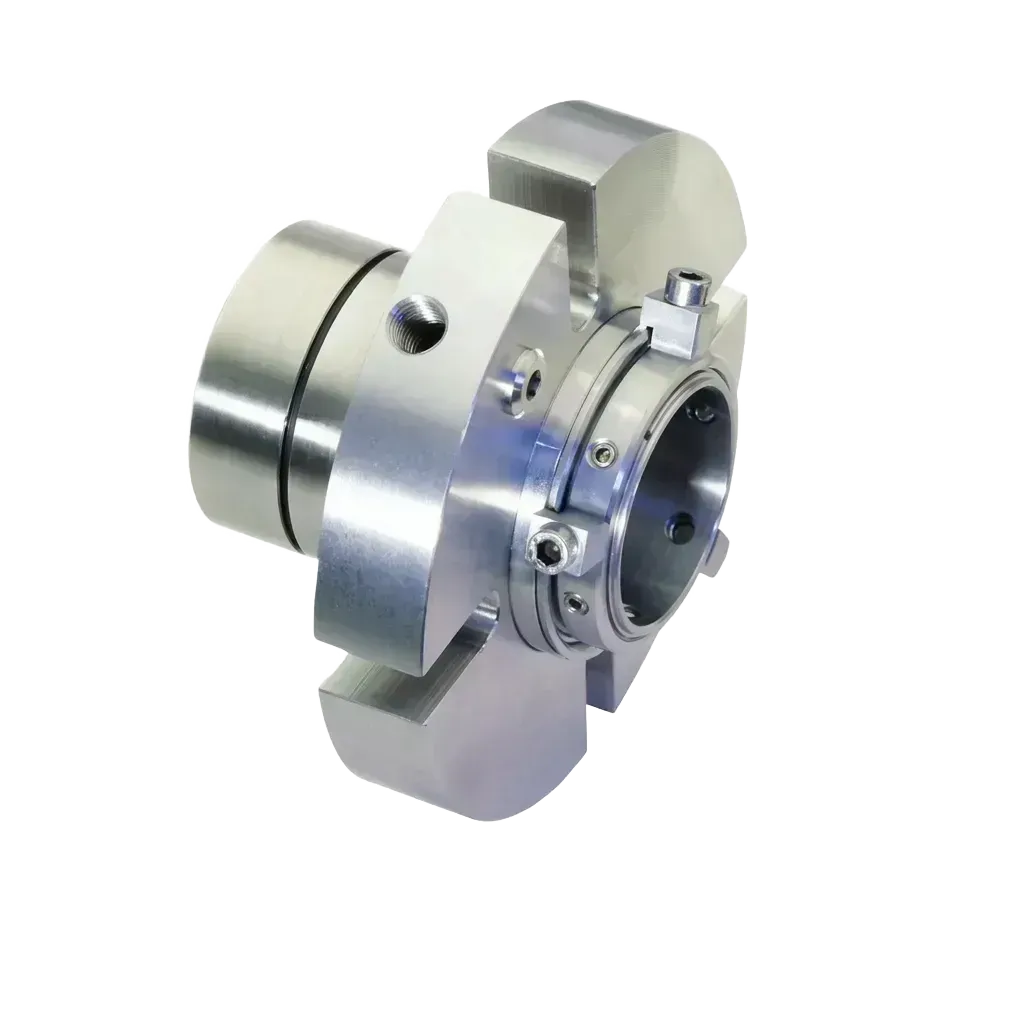

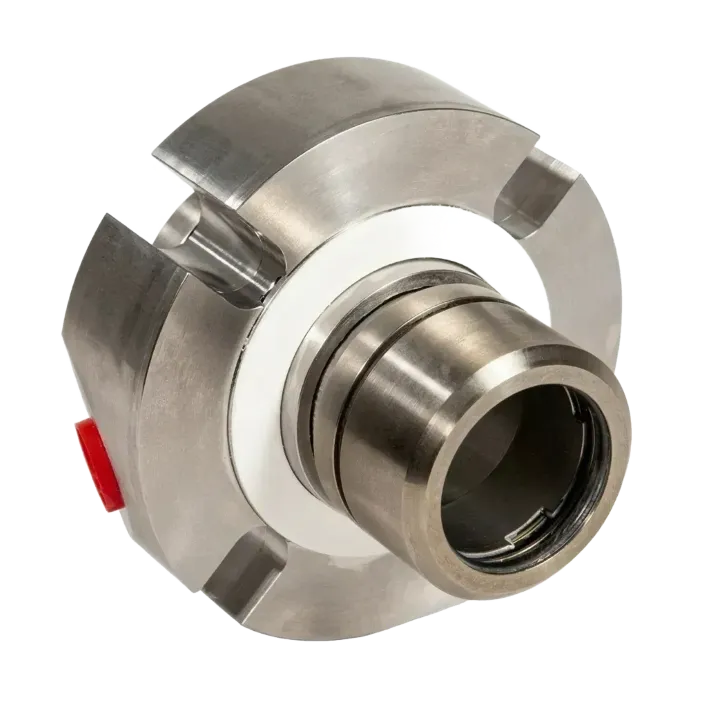

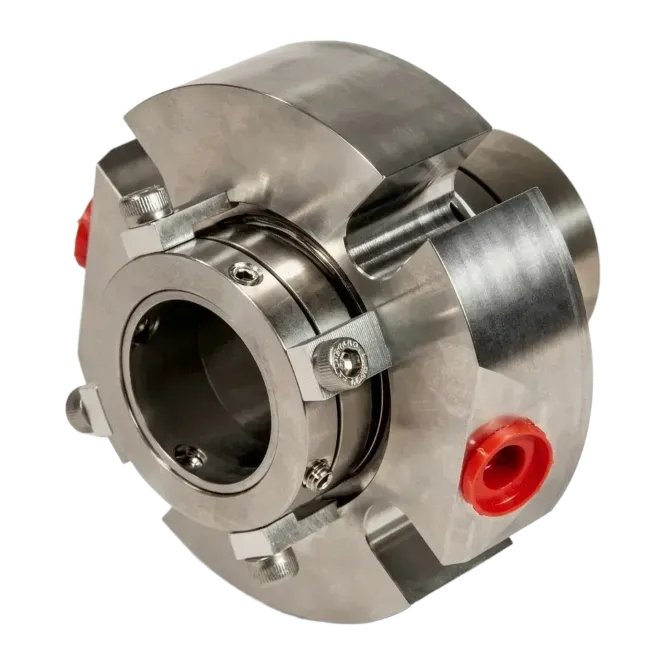

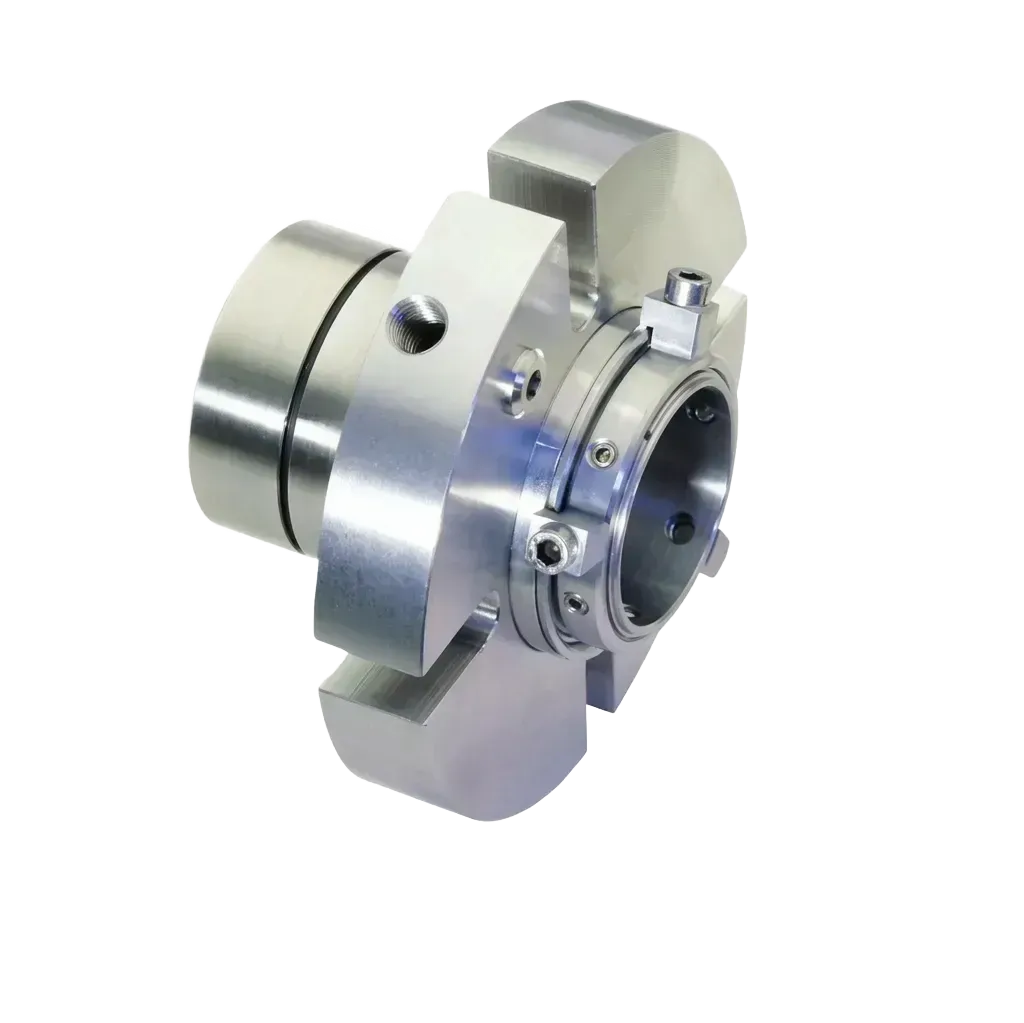

Safeseal Type SB2A представляет собой уплотнение с двумя картриджами. Его двойная сбалансированная конструкция обеспечивает надежность и долговечность уплотнения в самых сложных условиях. Уплотнение типа SB2A идеально подходит для использования с опасными для окружающей среды и абразивными жидкостями, чаще всего используемыми в насосах на целлюлозных заводах, при переработке минералов и других шламах с содержанием твердых частиц до 40% по весу и твердостью твердых частиц 8 Мосов. Уплотнение типа SB2A широко используется с другим технологическим оборудованием, включая мешалки.
Несколько вариантов дизайна доступны для разных сервисов:
Тип SB2 - разработан для стандартных размеров DIN
Тип SB2A-PR - разработан для стандартных размеров ANSI, включая встроенное насосное устройство
Тип SB2B - предназначен для больших размеров отверстий
Тип SB2B-PR - разработан для больших размеров задней пластины
Тип SB2S - предназначен для специальных размеров, в том числе метрических размеров
Тип SB2S-PR - разработан для особых размеров, включая встроенное насосное устройство
Несколько вариантов дизайна доступны для разных сервисов:
Тип SB2 - разработан для стандартных размеров DIN
Тип SB2A-PR - разработан для стандартных размеров ANSI, включая встроенное насосное устройство
Тип SB2B - предназначен для больших размеров отверстий
Тип SB2B-PR - разработан для больших размеров задней пластины
Тип SB2S - предназначен для специальных размеров, в том числе метрических размеров
Тип SB2S-PR - разработан для особых размеров, включая встроенное насосное устройство
-
Давление изб.до 15 бар
-
Давление гидростатическоедо 20 бар
-
Температурадо 180 C
-
ЖидкостьБумажная масса, Макулатура
-
Конструктивные особенностиКартриджи
-
Скоростьдо 20 м/с
-
Тип уплотненияТип SB2
-
Область примененияЦеллюлозно-бумажная, Горнорудная
-
Соответствие стандартуANSI
Товар в корзине!
Другие варианты
Вопрос ответ
? Какое уплотнение и материалы выбрать?
Тип и материалы подбираются с учетом жидкости, ее свойств и условий эксплуатации. Наши менеджеры помогут Вам, присылайте запрос или звоните.
Большинство уплотнений в наличии на складе в Москве, ул. Зорге, 15. 123
Большинство уплотнений в наличии на складе в Москве, ул. Зорге, 15. 123
? Какой срок поставки?
Большинство уплотнений у нас есть в наличии на складе. Срок поставки определяется сроком перевозки уплотнений до Вашего склада.
? Варианты доставки и получения
Можно получить уплотнения самовывозом с 10-00 до 18-00 по будням по адресу Москва, ул. Зорге, д. 15.
Отправляем оперативно экспресс-почтой или ТК Деловые Линии. До терминала в Москве довозим.
Отправляем оперативно экспресс-почтой или ТК Деловые Линии. До терминала в Москве довозим.
? Можно ли получить договор?
Да, конечно. При необходимости делаем счет-договор, общий договор или договор со спецификациями, в том числе согласуем ваш вариант.
? Как заказать уплотнение?
Для того, чтобы заказать уплотнение, Вы можете воспользоваться любым из следующих способов:
- Отправить заявку на электронную почту info@t2100.ru.
- Воспользоваться формой обратной связи.
- Позвонить нашим менеджерам по телефону +7 (495) 727-27-11.
?Что нужно знать при подборе уплотнения?
При выборе типа уплотнения, необходимо учитывать множество факторов:
- Тип перекачиваемой жидкости, ее температуру, вязкость, наличие абразивных включений, склонность к кристаллизации.
- Установочные размеры уплотнения: диаметр вала или втулки, размеры камеры для установки уплотнения.
- Параметры оборудования, где устанавливается уплотнение: частота вращения, уплотняемое давление.
