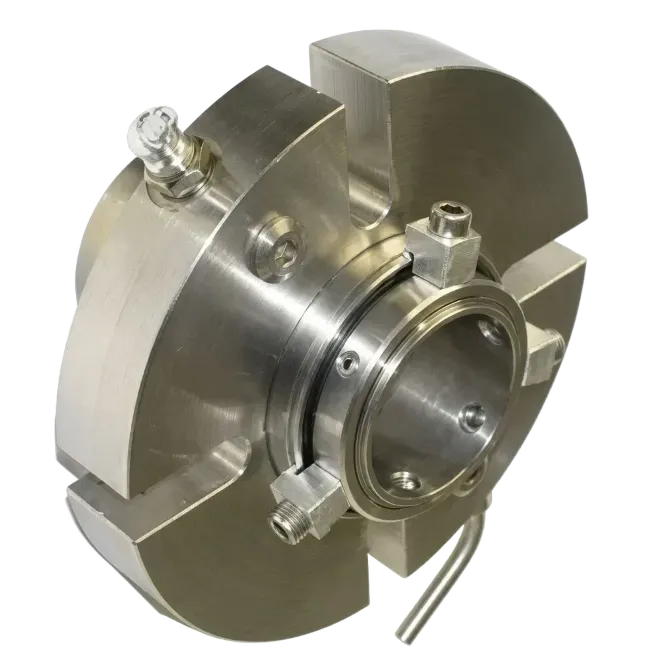

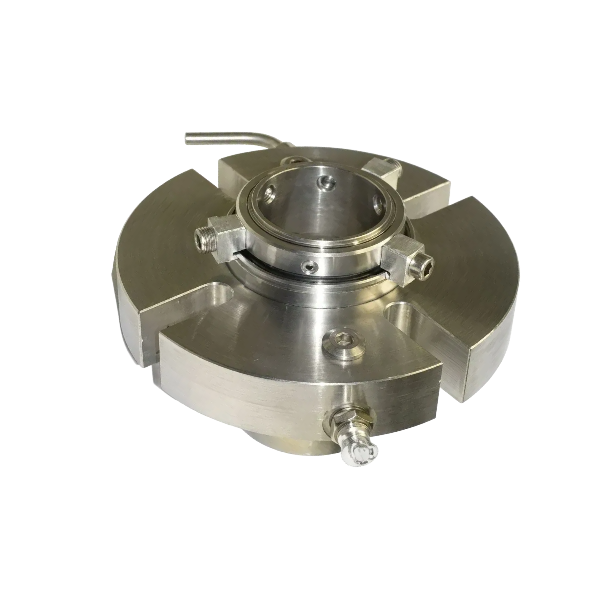

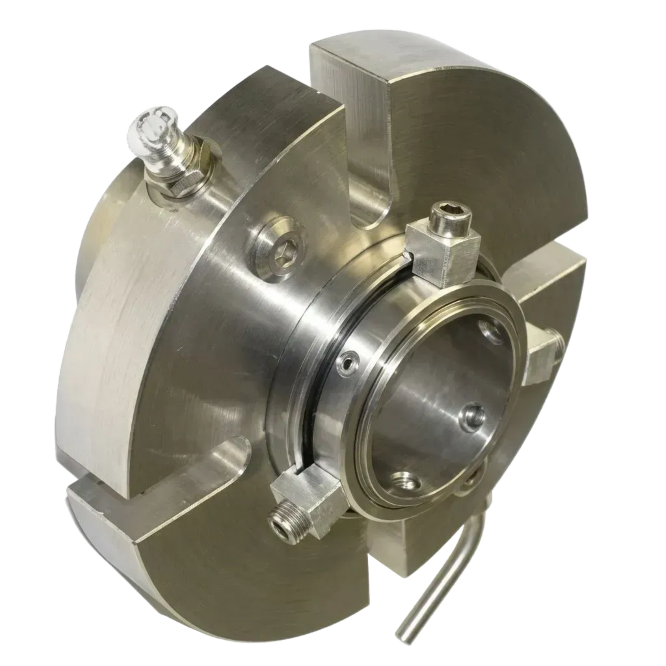

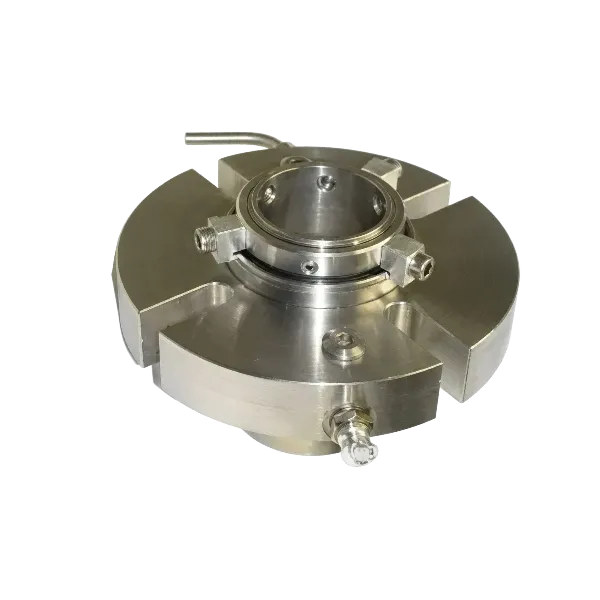

Торцевое уплотнение SBW

Наличие

На складе

Производитель

Safematic

Цена по запросу

Заказать

Технические характеристики

Давление изб.:

до 5 бар
Давление гидростатическое:

до 15 бар
Температура:

до 150 C
Скорость:

до 20 м/с

Все характеристики

скачать pdf

Задать вопрос

Условия доставки

Самовывоз

Сегодня

Отправка экспресс-почтой/ТК

В день прихода оплаты

Подробнее о доставке

Оплата

Безналичный расчет

100% предоплата по счету

* Другие условия по договору

Описание
Характеристики
Размеры Размеры
Документы

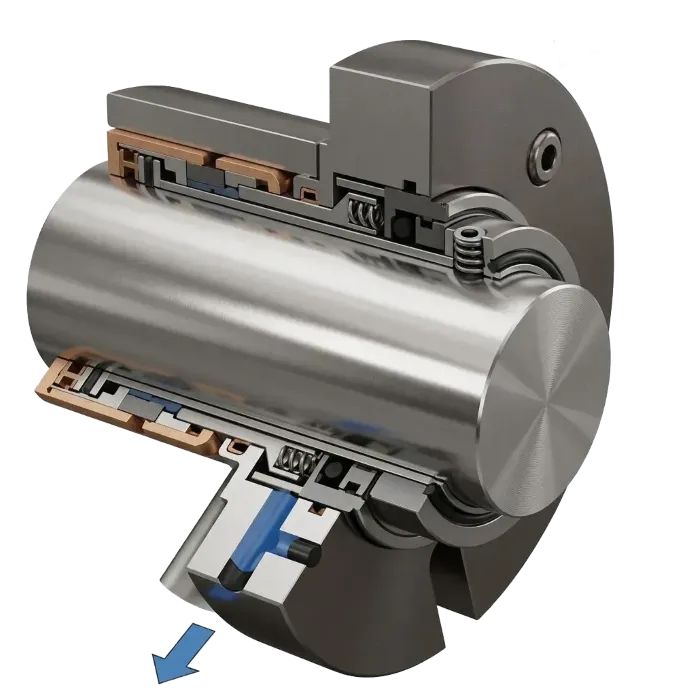

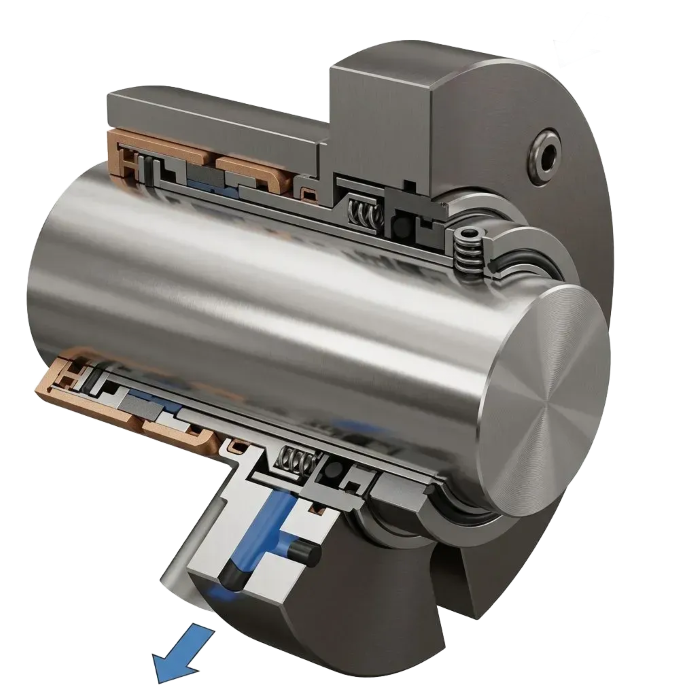

Safeseal Тип SBW представляет собой уплотнение одного картриджа используется с негерметичной закалкой. Уплотнение типа SBW может использоваться во многих отраслях промышленности. Возможность использования типа SBW с гасителем смазки делает это уплотнение пригодным для использования в шахтах и других областях, где вода для уплотнения недоступна. Конструкция обеспечивает надежную работу и долговечность в сложных условиях. Типичные области применения включают бумажные насосы в бумажной промышленности и высокотемпературный конденсат. Картриджное уплотнение типа SBW подходит к другому технологическому оборудованию, такому как мешалки, в дополнение к насосам.

Вариант дизайна доступен для разных сервисов:

Тип SBWG - одиночное картриджное уплотнение, используемое с гасителем смазки

Применение: уплотнение работает с гарантированной надежностью и длительным сроком службы в тяжелых условиях эксплуатации. Применяется при перекачивании перегретой воды (в конденсатных насосах), бумажной пульпы. Уплотнение SBW также подходит к насосам и производственному оборудованию многих других отраслей.

Балансированная картриджная конструкция делает уплотнение SBW идеальным для широкого круга применений в тяжелых условиях эксплуатации.

• Балансированная конструкция
Внезапные изменения давления не оказывают влияния на работу уплотнения.

• Пружины находятся в неподвижной части уплотнения
Колебания оси вала не вызовут вибрацию пружины или износ О-образного кольца. Затворная вода промывает пружину.

• Картриджная конструкция
Легко устанавливается, уменьшается возможность ошибки человека Нет необходимости в измерениях при установке

• Нет штифтов в контакте с торцами пар трения
Торцы не ломаются при запуске • Возможны выполнения из различных материалов Подбор материала для любого применения уплотнения

• Промывка водой без давления
При высоких температурах уплотнение охлаждается затворной жидкостью. V-образное кольцо предотвращает утечку затворной жидкости.

Давление изб.

до 5 бар
Давление гидростатическое

до 15 бар
Температура

до 150 C
Жидкость

Бумажная масса, Макулатура
Конструктивные особенности

Картриджи
Скорость

до 20 м/с
Тип уплотнения

Тип SBW
Область применения

Целлюлозно-бумажная, Горнорудная

D2	A	B	C	E	D1	D3	D4	F	D5	D6
35	52	49	13	30	55	79	70	91	61	130
38	52	52	13	30	58	84	73	98	65	130
40	52	52	13	30	60	86	75	98	66	130
43	52	52	13	30	65	93	80	101	70	140
45	52	52	13	30	65	93	80	105	70	140
48	52	53	13	30	68	93	83	105	73	140
50	52	53	13	31	70	99	86	111	75	160
53	52	53	13	31	75	99	90	111	80	160
55	52	53	13	31	75	99	90	111	80	160
58	52	53	13	31	83	99	94	111	85	160
60	52	53	13	31	85	111	98	123	87	160
63	54	60	17	35	90	116	102	127	92	160
65	54	60	17	35	90	116	102	127	92	160
68	54	60	17	35	95	139	112	127	95	210
70	54	60	17	35	95	139	112	155	99	210
75	62	65	17	35	104	139	117	155	106	210
80	62	65	17	35	109	139	123	155	111	210
85	62	65	17	35	114	149	134	165	116	210
90	62	65	17	35	119	149	136	165	121	210
95	62	65	17	35	124	149	140	165	126	210
100	62	65	17	35	129	159	145	175	131	210
105	62	65	17	35	135	169	150	175	136	220

Установочные размеры уплотнения SBW.pdf

Наименование

Диаметр

Цена

На складе

SBW-60-QRVV-GA-166293

Диаметр

Длина

Тип седла

Материал сильфона

Пара трения

Металлические части

Вторичное уплотнение

Цена по запросу

SBW-60-QRVV-307788, GPN 87274334

Диаметр

Длина

Тип седла

Материал сильфона

Пара трения

Металлические части

Вторичное уплотнение

Цена по запросу

SBWG-110-QRVV-307622 торцевое уплотнение

Диаметр

110

Длина

Тип седла

Материал сильфона

Пара трения

Металлические части

Вторичное уплотнение

Цена по запросу

Другие варианты

подробнее

Торцевые уплотнения SB1 (уплотнения валов картриджного типа)

Температура до 120 C

Цена по запросу

подробнее

Торцевое уплотнение SB1A

Температура до 120 C

Цена по запросу

подробнее

Торцевое уплотнение SB2

Температура до 180 C

Цена по запросу

подробнее

Торцевое уплотнение SB2A

Давление изб. до 15 бар
Температура до 180 C

Цена по запросу

Вопрос ответ

? Какое уплотнение и материалы выбрать?

Тип и материалы подбираются с учетом жидкости, ее свойств и условий эксплуатации. Наши менеджеры помогут Вам, присылайте запрос или звоните.

Большинство уплотнений в наличии на складе в Москве, ул. Зорге, 15. 123

? Какой срок поставки?

Большинство уплотнений у нас есть в наличии на складе. Срок поставки определяется сроком перевозки уплотнений до Вашего склада.

? Варианты доставки и получения

Можно получить уплотнения самовывозом с 10-00 до 18-00 по будням по адресу Москва, ул. Зорге, д. 15.

Отправляем оперативно экспресс-почтой или ТК Деловые Линии. До терминала в Москве довозим.

? Можно ли получить договор?

Да, конечно. При необходимости делаем счет-договор, общий договор или договор со спецификациями, в том числе согласуем ваш вариант.

? Как заказать уплотнение?

Для того, чтобы заказать уплотнение, Вы можете воспользоваться любым из следующих способов:

Отправить заявку на электронную почту info@t2100.ru.
Воспользоваться формой обратной связи.
Позвонить нашим менеджерам по телефону +7 (495) 727-27-11.

?Что нужно знать при подборе уплотнения?

При выборе типа уплотнения, необходимо учитывать множество факторов:

Тип перекачиваемой жидкости, ее температуру, вязкость, наличие абразивных включений, склонность к кристаллизации.
Установочные размеры уплотнения: диаметр вала или втулки, размеры камеры для установки уплотнения.
Параметры оборудования, где устанавливается уплотнение: частота вращения, уплотняемое давление.

Предлагая торцовые уплотнения, мы не просто поставляем их Вам, но и даем квалифицированную консультацию по всем вопросам в области их использования в насосном и другом оборудовании.
