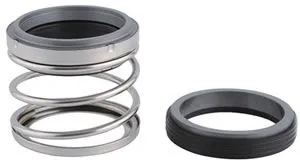

M195244 = T21 W/COLLAR 1.625” B30 F50 1 B 058 1 (18-8) CFD-1197 (1,625" TYPE 21 SC/SC/V)

Наличие
Под заказ
Артикул
90454722
Производитель
John Crane
Цена по запросу
Заказать
Технические характеристики
  • Температура минимальная для API:
    -40
  • Температура максимальная для API:
    205
  • Давление изб максимальное для API:
    11
  • Диаметр вала:
    от 9,5 до 101,6 мм, от 0,375" до 4"
  • Давление изб.:
    до 11 бар
  • Температура:
    от -40 до 205 C
Все характеристики
Все характеристики
скачать pdf
  • Температура минимальная для API:
    -40
  • Температура максимальная для API:
    205
  • Давление изб максимальное для API:
    11
  • Диаметр вала:
    от 9,5 до 101,6 мм, от 0,375" до 4"
  • Давление изб.:
    до 11 бар
  • Температура:
    от -40 до 205 C
  • Жидкость:
    Сточно-массовые жидкости, Перегретая вода, Вода, Конденсат
  • Оборудование:
    Насосы
  • Конструктивные особенности:
    Эластомерный сильфон
  • Тип уплотнения:
    Тип 21
  • Область применения:
    Водоснабжение
Условия доставки
Самовывоз
Сегодня
Отправка экспресс-почтой/ТК
В день прихода оплаты
Подробнее о доставке
Оплата
Безналичный расчет
100% предоплата по счету
* Другие условия по договору
  • Температура минимальная для API:
    -40
  • Температура максимальная для API:
    205
  • Давление изб максимальное для API:
    11
  • Диаметр вала:
    от 9,5 до 101,6 мм, от 0,375" до 4"
  • Давление изб.:
    до 11 бар
  • Температура:
    от -40 до 205 C
  • Жидкость:
    Сточно-массовые жидкости, Перегретая вода, Вода, Конденсат
  • Оборудование:
    Насосы
  • Конструктивные особенности:
    Эластомерный сильфон
  • Тип уплотнения:
    Тип 21
  • Область применения:
    Водоснабжение

Уплотнение с седлом типа 1C
Уплотнение с седлом типа 1В

D1 ±0,031`` диаметр вала (дюйм)

D1 ±0,05 диаметр вала (мм)

D3

D4

L3*

 D6

D7

L4

L6

K
0,375 9,5 20,6 23,8 20,6 14,3 22,2 7,9 6,4 13,1
0,500 12,7 23,8 27,0 20,6 17,4 25,4 7,9 6,4 13,1
0,625 15,9 27,0 33,3 22,2 20,6 31,8 10,3 8,7 13,1
0,750 19,1 30,1 36,5 22,2 23,8 34,9 10,3 8,7 13,1
0,875 22,2 33,3 39,7 23,8 27,0 38,1 10,3 8,7 13,1
1,000 25,4 42,8 49,2 25,4 30,1 41,3 11,1 9,5 18,6
1,125 28,6 46,0 52,4 27,0 33,3 44,5 11,1 9,5 18,6
1,250 31,8 49,2 55,5 27,0 36,5 47,6 11,1 9,5 18,6
1,375 34,9 52,4 58,7 28,6 39,7 50,8 11,1 9,5 18,6
1,500 38,1 55,5 61,9 28,6 42,8 54,0 11,1 9,5 18,6
1,625 41,3 63,5 69,9 34,9 46,0 60,3 12,7 11,1 19,4
1,750 44,5 66,7 73,0 34,9 49,2 63,5 12,7 11,1 19,4
1,875 47,6 69,9 76,2 38,1 52,4 66,7 12,7 11,1 19,4
2,000 50,8 73,0 80,9 38,1 55,5 69,9 12,7 11,1 19,4
2,125 54,0 76,2 84,1 42,8 58,7 76,2 14,3 12,7 19,4
2,250 57,2 79,4 87,3 42,8 61,9 79,4 14,3 12,7 19,4
2,375 60,3 82,6 90,5 46,0 65,1 82,6 14,3 12,7 19,4
2,500 63,5 84,9 93,6 46,0 68,2 85,7 14,3 12,7 19,4
2,625 66,7 88,9 101,6 49,2 71,4 85,7 15,9 14,3 19,4
2,750 69,9 95,3 104,8 49,2 74,6 88,9 15,9 14,3 19,4
2,875 73,0 98,4 111,1 52,4 77,8 95,3 15,9 14,3 19,4
3,000 76,2 101,6 114,3 52,4 80,9 98,4 15,9 14,3 19,4
3,125 79,4 104,8 120,7 55,5 84,1 101,6 19,8 16,7 19,4
3,250 82,6 108,0 123,8 55,5 87,3 104,8 19,8 16,7 20,2
3,375 85,7 114,3 133,4 55,5 90,5 108,0 19,8 16,7 20,2
3,500 88,9 117,5 136,5 55,5 93,6 111,1 19,8 16,7 20,2
3,625 92,1 120,7 139,7 58,7 96,8 114,3 19,8 16,7 21,8
3,750 95,3 123,8 142,9 58,7 100,0 117,5 19,8 16,7 21,8
3,875 98,4 127,0 146,1 61,9 103,2 120,7 19,8 16,7 21,8
4,000 101,6 130,2 149,2 61,9 106,3 123,8 19,8 16,7 21,8
*Длина указана в поджатом состоянии.  Вариант с короткой пужиной по отд.чертежам

Исполнение по материалу резиновых деталей уплотнения

Материал Температура Уплотняемые среды
Этиленпропиленовый каучук - 15 +135 °С Вода, нейтральные, слабоагрессивные жидкости
Нитрильный каучук - 15 +105 °С Вода, масло, слабоагрессивные жидкости
Фторкаучук - 15 +205 °С Бензин, слабоагрессивные химические жидкости

Исполнение по материалу пары трения и металлических деталей

Графит, пропитанный смолой  вращающееся кольцо Керамика 99,5% неподвижное кольцо (седло) Карбид кремния неподвижная и вращающаяся части Сталь 316 (X5CrNiMo1712) соответствует исполнению «Е»

Исполнение по материалу резиновых деталей уплотнения

Материал Обозначение Температура Уплотняемые среды
Этиленпропиленовый каучук G - 40 +150 °С Вода, нейтральные, слабоагрессивные жидкости
Нитрильный каучук B - 40 +107 °С Вода, масло, слабоагрессивные жидкости
Фторкаучук A - 29 +205 °С Бензин, слабоагрессивные химические жидкости

Допускаемые давления и скорости
