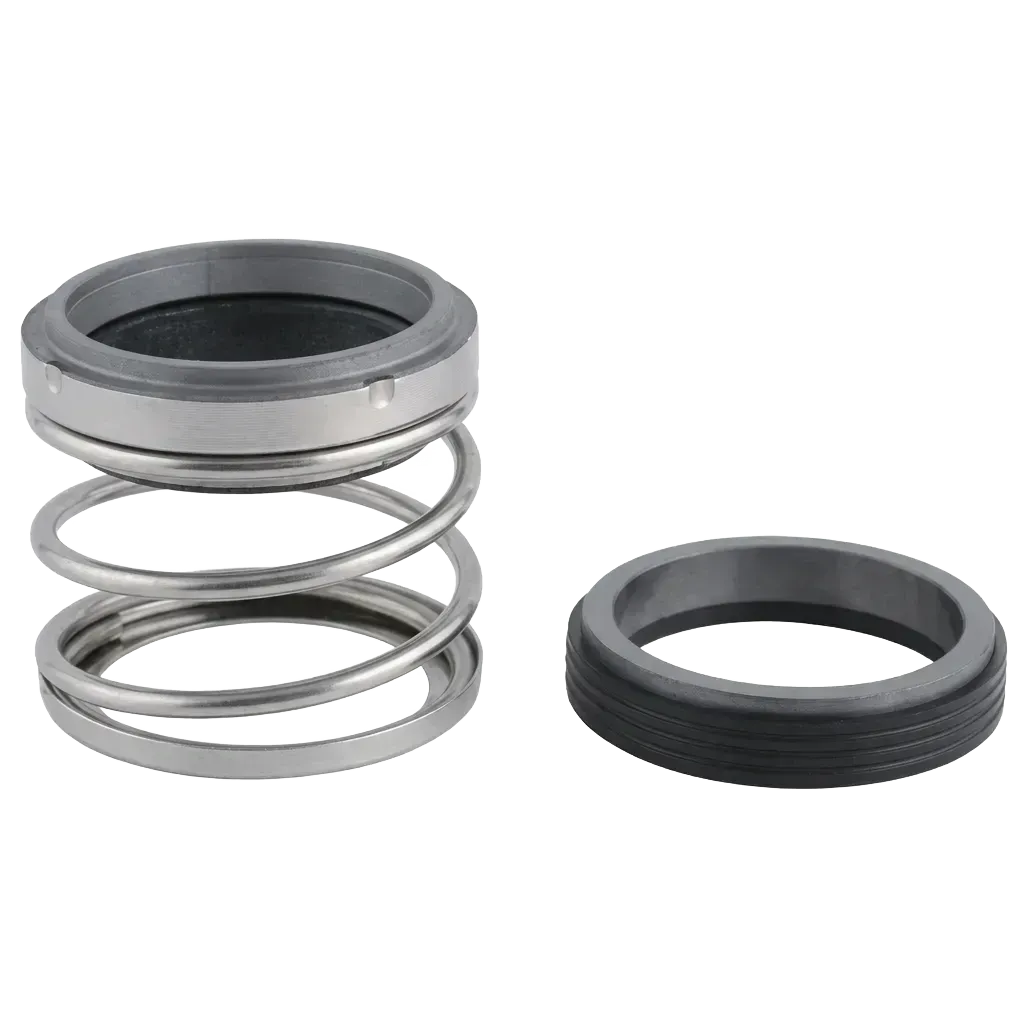

T21 1” CFD-1197 FIG 1C

Name: T21 1” CFD-1197 FIG 1C
Availability: InStock

Наличие

Под заказ

Артикул

90561116

Производитель

John Crane

Цена по запросу

Заказать

Технические характеристики

Диаметр:

25.4
Есть в файле импорта?:

N
Температура минимальная для API:

-40
Температура максимальная для API:

205
Давление изб максимальное для API:

11
Диаметр вала:

от 9,5 до 101,6 мм, от 0,375" до 4"

Все характеристики

скачать pdf

Характеристики
Файлы

Диаметр:

25.4
Есть в файле импорта?:

N
Температура минимальная для API:

-40
Температура максимальная для API:

205
Давление изб максимальное для API:

11
Диаметр вала:

от 9,5 до 101,6 мм, от 0,375" до 4"
Давление изб.:

до 11 бар
Температура:

от -40 до 205 C
Жидкость:

Сточно-массовые жидкости, Перегретая вода, Вода, Конденсат
Оборудование:

Насосы
Конструктивные особенности:

Эластомерный сильфон
Тип уплотнения:

Тип 21
Область применения:

Водоснабжение

Установочные размеры уплотнения тип 21.pdf

Условия доставки

Самовывоз

Сегодня

Отправка экспресс-почтой/ТК

В день прихода оплаты

Подробнее о доставке

Оплата

Безналичный расчет

100% предоплата по счету

* Другие условия по договору

Характеристики
Размеры Размеры
Расшифровка обозначения Расшифровка обозначения
Файлы и материалы

Диаметр:

25.4
Есть в файле импорта?:

N
Температура минимальная для API:

-40
Температура максимальная для API:

205
Давление изб максимальное для API:

11
Диаметр вала:

от 9,5 до 101,6 мм, от 0,375" до 4"
Давление изб.:

до 11 бар
Температура:

от -40 до 205 C
Жидкость:

Сточно-массовые жидкости, Перегретая вода, Вода, Конденсат
Оборудование:

Насосы
Конструктивные особенности:

Эластомерный сильфон
Тип уплотнения:

Тип 21
Область применения:

Водоснабжение

Уплотнение с седлом типа 1C

Уплотнение с седлом типа 1В

D1 ±0,031`` диаметр вала (дюйм)	D1 ±0,05 диаметр вала (мм)	D3	D4	L3*	D6	D7	L4	L6	K
0,375	9,5	20,6	23,8	20,6	14,3	22,2	7,9	6,4	13,1
0,500	12,7	23,8	27,0	20,6	17,4	25,4	7,9	6,4	13,1
0,625	15,9	27,0	33,3	22,2	20,6	31,8	10,3	8,7	13,1
0,750	19,1	30,1	36,5	22,2	23,8	34,9	10,3	8,7	13,1
0,875	22,2	33,3	39,7	23,8	27,0	38,1	10,3	8,7	13,1
1,000	25,4	42,8	49,2	25,4	30,1	41,3	11,1	9,5	18,6
1,125	28,6	46,0	52,4	27,0	33,3	44,5	11,1	9,5	18,6
1,250	31,8	49,2	55,5	27,0	36,5	47,6	11,1	9,5	18,6
1,375	34,9	52,4	58,7	28,6	39,7	50,8	11,1	9,5	18,6
1,500	38,1	55,5	61,9	28,6	42,8	54,0	11,1	9,5	18,6
1,625	41,3	63,5	69,9	34,9	46,0	60,3	12,7	11,1	19,4
1,750	44,5	66,7	73,0	34,9	49,2	63,5	12,7	11,1	19,4
1,875	47,6	69,9	76,2	38,1	52,4	66,7	12,7	11,1	19,4
2,000	50,8	73,0	80,9	38,1	55,5	69,9	12,7	11,1	19,4
2,125	54,0	76,2	84,1	42,8	58,7	76,2	14,3	12,7	19,4
2,250	57,2	79,4	87,3	42,8	61,9	79,4	14,3	12,7	19,4
2,375	60,3	82,6	90,5	46,0	65,1	82,6	14,3	12,7	19,4
2,500	63,5	84,9	93,6	46,0	68,2	85,7	14,3	12,7	19,4
2,625	66,7	88,9	101,6	49,2	71,4	85,7	15,9	14,3	19,4
2,750	69,9	95,3	104,8	49,2	74,6	88,9	15,9	14,3	19,4
2,875	73,0	98,4	111,1	52,4	77,8	95,3	15,9	14,3	19,4
3,000	76,2	101,6	114,3	52,4	80,9	98,4	15,9	14,3	19,4
3,125	79,4	104,8	120,7	55,5	84,1	101,6	19,8	16,7	19,4
3,250	82,6	108,0	123,8	55,5	87,3	104,8	19,8	16,7	20,2
3,375	85,7	114,3	133,4	55,5	90,5	108,0	19,8	16,7	20,2
3,500	88,9	117,5	136,5	55,5	93,6	111,1	19,8	16,7	20,2
3,625	92,1	120,7	139,7	58,7	96,8	114,3	19,8	16,7	21,8
3,750	95,3	123,8	142,9	58,7	100,0	117,5	19,8	16,7	21,8
3,875	98,4	127,0	146,1	61,9	103,2	120,7	19,8	16,7	21,8
4,000	101,6	130,2	149,2	61,9	106,3	123,8	19,8	16,7	21,8
*Длина указана в поджатом состоянии. Вариант с короткой пужиной по отд.чертежам

Исполнение по материалу резиновых деталей уплотнения

Материал	Температура	Уплотняемые среды
Этиленпропиленовый каучук	- 15 +135 °С	Вода, нейтральные, слабоагрессивные жидкости
Нитрильный каучук	- 15 +105 °С	Вода, масло, слабоагрессивные жидкости
Фторкаучук	- 15 +205 °С	Бензин, слабоагрессивные химические жидкости

Исполнение по материалу пары трения и металлических деталей

Графит, пропитанный смолой вращающееся кольцо Керамика 99,5% неподвижное кольцо (седло)

Карбид кремния неподвижная и вращающаяся части Сталь 316 (X5CrNiMo1712) соответствует исполнению «Е»

Исполнение по материалу резиновых деталей уплотнения

Материал	Обозначение	Температура	Уплотняемые среды
Этиленпропиленовый каучук	G	- 40 +150 °С	Вода, нейтральные, слабоагрессивные жидкости
Нитрильный каучук	B	- 40 +107 °С	Вода, масло, слабоагрессивные жидкости
Фторкаучук	A	- 29 +205 °С	Бензин, слабоагрессивные химические жидкости

Допускаемые давления и скорости

Установочные размеры уплотнения тип 21.pdf

Другие варианты

подробнее

1in 2100X W AAU171

Температура жидкости, °С от -20 до 150
Давление изб., бар от 0 до 16
Частота вращения вала, м/с от 0 до 15

Цена по запросу

подробнее

1in 2 N GGR1C1

Температура жидкости, °С от -40 до 205
Давление изб., бар от 0 до 28
Частота вращения вала, м/с от 0 до 13

Цена по запросу

подробнее

1in 2 N AAR1C1

Температура жидкости, °С от -40 до 205
Давление изб., бар от 0 до 28
Частота вращения вала, м/с от 0 до 13

Цена по запросу

подробнее

1in 2100S N AAR1C1

Температура жидкости, °С от -20 до 150
Давление изб., бар от 0 до 16
Частота вращения вала, м/с от 0 до 15

Цена по запросу

Вопрос ответ

? Какое уплотнение и материалы выбрать?

Тип и материалы подбираются с учетом жидкости, ее свойств и условий эксплуатации. Наши менеджеры помогут Вам, присылайте запрос или звоните.

Большинство уплотнений в наличии на складе в Москве, ул. Зорге, 15. 123

? Какой срок поставки?

Большинство уплотнений у нас есть в наличии на складе. Срок поставки определяется сроком перевозки уплотнений до Вашего склада.

? Варианты доставки и получения

Можно получить уплотнения самовывозом с 10-00 до 18-00 по будням по адресу Москва, ул. Зорге, д. 15.

Отправляем оперативно экспресс-почтой или ТК Деловые Линии. До терминала в Москве довозим.

? Можно ли получить договор?

Да, конечно. При необходимости делаем счет-договор, общий договор или договор со спецификациями, в том числе согласуем ваш вариант.

? Как заказать уплотнение?

Для того, чтобы заказать уплотнение, Вы можете воспользоваться любым из следующих способов:

Отправить заявку на электронную почту info@t2100.ru.
Воспользоваться формой обратной связи.
Позвонить нашим менеджерам по телефону +7 (495) 727-27-11.

?Что нужно знать при подборе уплотнения?

При выборе типа уплотнения, необходимо учитывать множество факторов:

Тип перекачиваемой жидкости, ее температуру, вязкость, наличие абразивных включений, склонность к кристаллизации.
Установочные размеры уплотнения: диаметр вала или втулки, размеры камеры для установки уплотнения.
Параметры оборудования, где устанавливается уплотнение: частота вращения, уплотняемое давление.

Предлагая торцовые уплотнения, мы не просто поставляем их Вам, но и даем квалифицированную консультацию по всем вопросам в области их использования в насосном и другом оборудовании.
