65mm 59U BP QQU1S1

Name: 65mm 59U BP QQU1S1
Availability: InStock

Наличие

Под заказ

Артикул

81761112

Производитель

John Crane

Цена по запросу

Заказать

Технические характеристики

Диаметр:

65
Тип седла:

BP
Металлические части:

сталь 316-хастеллой С-276
Вторичное уплотнение:

тефлон с графитом
Есть в файле импорта?:

N
Температура минимальная для API:

-100

Все характеристики

скачать pdf

Характеристики
Файлы

Диаметр:

65
Тип седла:

BP
Пара трения:

графит пропитанный сурьмой-карбид кремния
Металлические части:

сталь 316-хастеллой С-276
Вторичное уплотнение:

тефлон с графитом
Есть в файле импорта?:

N
Температура минимальная для API:

-100
Температура максимальная для API:

400
Давление изб максимальное для API:

24
Частота вращения вала максимальная для API:

25
Диаметр вала:

от 14 до 100 мм
Давление изб.:

до 24 бар
Давление гидростатическое:

до 35 бар
Температура:

от -100 до +400 С
Марка насоса:

ВК, ОНЛ, ВКс, Viking pump, ОНЦ, АХ, ХМ, ХМс, Ebara, ОНЦс, Промприбор, СНЦ, Grundfos, KSB, Х
Жидкость:

Сточно-массовые жидкости, Бензин, Топливо, Перегретая вода, Вода, Химические жидкости, Конденсат, Нефтепереработка, Криогенные жидкости, Фармацевтические жидкости, Пищевые жидкости
Оборудование:

Газокомпрессорные установки, Автоклавы, Уплотнения для смесителей, Мешалки, Торцевые уплотнения для реакторов, Насосы, Теплогенераторы
Конструктивные особенности:

Фторопластовый клин
Пара трения:

Графит по карбиду кремния, Графит по керамике, Карбид кремния по карбиду кремния
Скорость:

25 м/с
Тип уплотнения:

Тип 59
Область применения:

Химическая, Пищевая, Сельское хозяйство, Фармацевтическая, Нефтехимическая, Нефтегазовая, Энергетическая, Горнорудная, Водоснабжение, Нефтедобыча
Соответствие стандарту:

DIN

Условия доставки

Самовывоз

Сегодня

Отправка экспресс-почтой/ТК

В день прихода оплаты

Подробнее о доставке

Оплата

Безналичный расчет

100% предоплата по счету

* Другие условия по договору

Характеристики
Размеры Размеры
Расшифровка обозначения Расшифровка обозначения
Файлы и материалы

Диаметр:

65
Тип седла:

BP
Пара трения:

графит пропитанный сурьмой-карбид кремния
Металлические части:

сталь 316-хастеллой С-276
Вторичное уплотнение:

тефлон с графитом
Есть в файле импорта?:

N
Температура минимальная для API:

-100
Температура максимальная для API:

400
Давление изб максимальное для API:

24
Частота вращения вала максимальная для API:

25
Диаметр вала:

от 14 до 100 мм
Давление изб.:

до 24 бар
Давление гидростатическое:

до 35 бар
Температура:

от -100 до +400 С
Марка насоса:

ВК, ОНЛ, ВКс, Viking pump, ОНЦ, АХ, ХМ, ХМс, Ebara, ОНЦс, Промприбор, СНЦ, Grundfos, KSB, Х
Жидкость:

Сточно-массовые жидкости, Бензин, Топливо, Перегретая вода, Вода, Химические жидкости, Конденсат, Нефтепереработка, Криогенные жидкости, Фармацевтические жидкости, Пищевые жидкости
Оборудование:

Газокомпрессорные установки, Автоклавы, Уплотнения для смесителей, Мешалки, Торцевые уплотнения для реакторов, Насосы, Теплогенераторы
Конструктивные особенности:

Фторопластовый клин
Пара трения:

Графит по карбиду кремния, Графит по керамике, Карбид кремния по карбиду кремния
Скорость:

25 м/с
Тип уплотнения:

Тип 59
Область применения:

Химическая, Пищевая, Сельское хозяйство, Фармацевтическая, Нефтехимическая, Нефтегазовая, Энергетическая, Горнорудная, Водоснабжение, Нефтедобыча
Соответствие стандарту:

DIN

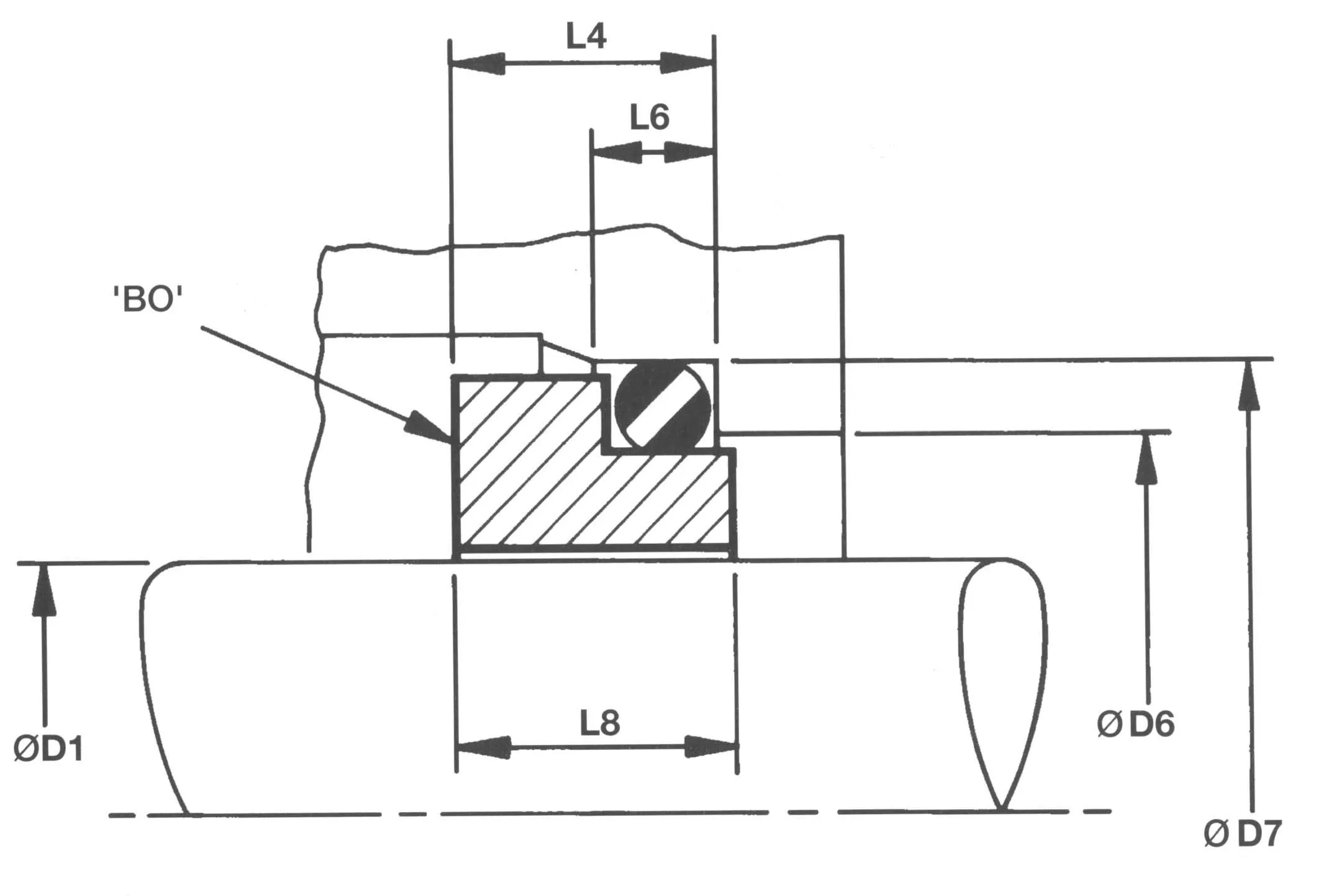

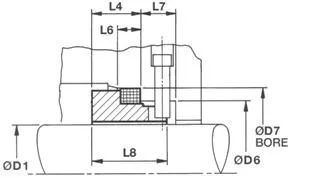

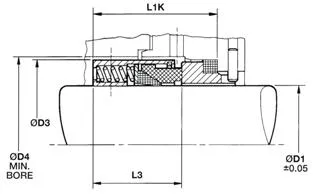

Установочные размеры уплотнения (размеры в мм)


Тип 59U	седло BO	седло BP

Вал D1	D3	D4	L1K	L3	D6	D7	L4	L6	L7	L8 для ВО	L8 для ВР
14	24	26	35,0	23,0	21	25	12,0	4	8,5	12,8	18,5
16	26	28	35,0	23,0	23	27	12,0	4	8,5	12,8	18,5
18	32	34	37,5	24,0	27	33	13,5	5	9,0	14,5	20,5
20	34	36	37,5	24,0	29	35	13,5	5	9,0	14,5	20,5
22	36	38	37,5	24,0	31	37	13,5	5	9,0	14,5	20,5
24	38	40	40,0	26,7	33	39	13,3	5	9,0	14,3	20,3
25	39	41	40,0	27,0	34	40	13,0	5	9,0	14	20,0
28	42	44	42,5	30,0	37	43	12,5	5	9,0	13,5	19,5
30	44	46	42,5	30,5	39	45	12,0	5	9,0	13	19,0
32	46	48	42,5	30,5	42	48	12,0	5	9,0	13	19,0
33	47	49	42,5	30,5	42	48	12,0	5	9,0	13	19,0
35	49	51	42,5	30,5	44	50	12,0	5	9,0	13	19,0
38	54	58	45,0	32,0	49	56	13,0	6	9,0	14	20,0
40	56	60	45,0	32,0	51	58	13,0	6	9,0	14	20,0
43	59	63	45,0	32,0	54	61	13,0	6	9,0	14	20,0
45	61	65	45,0	32,0	56	63	13,0	6	9,0	14	20,0
48	64	68	45,0	32,0	59	66	13,0	6	9,0	14	20,0
50	66	70	47,5	34,0	62	70	13,5	6	9,0	14,5	20,5
53	69	73	47,5	34,0	65	73	13,5	6	9,0	14,5	20,5
55	71	75	47,5	34,0	67	75	13,5	6	9,0	14,5	20,5
58	78	83	52,5	39,0	70	78	13,5	6	9,0	14,2	20,5
60	80	85	52,5	39,0	72	80	13,5	6	9,0	14,2	20,5
63	83	88	52,5	39,0	75	83	13,5	6	9,0	14,2	20,5
65	85	90	52,5	39,0	77	85	13,5	6	9,0	14,2	20,5
68	88	93	52,5	39,0	81	90	13,5	7	9,0	14,2	20,5
70	90	95	60,0	45,5	83	92	14,5	7	9,0	15,2	21,5
75	95	104	60,0	45,5	88	97	14,5	7	9,0	15,2	21,5
80	104	109	60,0	45,5	95	105	15,0	7	9,0	15,7	22,0
85	109	114	60,0	45,5	100	110	15,0	7	9,0	15,7	22,0
90	114	119	65,0	50,0	105	115	15,0	7	9,0	15,7	22,0
95	119	124	65,0	50,0	110	120	15,0	7	9,0	15,7	22,0
100	124	129	65,0	50,0	115	125	15,0	7	9,0	15,7	22,0

Условное обозначение уплотнения 40mm 59U BO QAR1S1

40mm	Диаметр вала (втулки) в месте установки уплотнения	40 mm	Размер в мм
59	Тип уплотнения (фторопластовый клин)	U B	Несбалансированная конструкция уплотнения Сбалансированная конструкция уплотнения
BO	Тип седла	BO BP	Седло без штифта Седло с пазом под штифт
Q	Материал вторичного уплотнения вращающейся части (головки)	Q	Тефлон® (фторопласт)
A	Материал вторичного уплотнения неподвижной части (седла)	Q A	Тефлон® (фторопласт) Фторкаучук
R	Материал вращающегося кольца (головки)	R S	Графит, пропитанный смолой Силайд® (карбид кремния)
1	Материал металлических частей	1	Нержавеющая сталь 316
S	Материал неподвижного кольца (седла)	7 S X С	Нирезист Силайд® (карбид кремния) Керамика Керамика
1	Материал металлических частей	1	Нержавеющая сталь 316

Исполнение по материалу вторичных уплотнений

Материал	Фторопласт PTFE	Фторкаучук	Нитрильный каучук	Этиленпропиленовый каучук
Обозначение	Q	A	B	G
Температура	-60...+260 °С	-20...+205 °С	- 20... +105 °С	- 40... +135 °С
Перекачиваемые среды	Растворители, кислоты, щелочи	Бензин, керосин, дизельное топлива	Холодная вода, сточные жидкости	Вода, нейтральные, слабоагрессивные жидкости

Исполнение по материалу металлических деталей

Металлические детали изготавливаются из стали 316 (X5CrNiMo1712), что соответствует исполнению «Е».

Вращение уплотнения возможно в любую сторону.

Вращающаяся часть устанавливается на валу с натягом по фторопластовому клину, поджимается до нужной рабочей длины и фиксируется тремя винтами, что позволяет передать крутящий момент.

Неподвижная часть (седло) устанавливается в корпус и уплотняется по нему фторопластовым или резиновым кольцом.

Другие варианты

подробнее

*BLSM-0650-0800-1-1 изолятор подшипника

Температура жидкости, °С от -40 до 121
Давление изб., бар от 0 до 0.7
Частота вращения вала, м/с от 0 до 25

Цена по запросу

подробнее

*BLSM-0500-0800-1-1 изолятор подшипника

Температура жидкости, °С от -40 до 121
Давление изб., бар от 0 до 0.7
Частота вращения вала, м/с от 0 до 25

Цена по запросу

подробнее

*BLSM-0650-0850-1-1 изолятор подшипника

Температура жидкости, °С от -40 до 121
Давление изб., бар от 0 до 0.7
Частота вращения вала, м/с от 0 до 25

Цена по запросу

подробнее

65mm 515E BO PAARXX (0650/515E/- -/BO/810C)

Цена по запросу

подробнее

65mm 59U BP QXR1S1

Температура жидкости, °С от -100 до 400
Давление изб., бар от 0 до 24
Частота вращения вала, м/с от 0 до 25

Цена по запросу

подробнее

65mm 59U BP WWR1S1

Температура жидкости, °С от -100 до 400
Давление изб., бар от 0 до 24
Частота вращения вала, м/с от 0 до 25

Цена по запросу

Вопрос ответ

? Какое уплотнение и материалы выбрать?

Тип и материалы подбираются с учетом жидкости, ее свойств и условий эксплуатации. Наши менеджеры помогут Вам, присылайте запрос или звоните.

Большинство уплотнений в наличии на складе в Москве, ул. Зорге, 15. 123

? Какой срок поставки?

Большинство уплотнений у нас есть в наличии на складе. Срок поставки определяется сроком перевозки уплотнений до Вашего склада.

? Варианты доставки и получения

Можно получить уплотнения самовывозом с 10-00 до 18-00 по будням по адресу Москва, ул. Зорге, д. 15.

Отправляем оперативно экспресс-почтой или ТК Деловые Линии. До терминала в Москве довозим.

? Можно ли получить договор?

Да, конечно. При необходимости делаем счет-договор, общий договор или договор со спецификациями, в том числе согласуем ваш вариант.

? Как заказать уплотнение?

Для того, чтобы заказать уплотнение, Вы можете воспользоваться любым из следующих способов:

Отправить заявку на электронную почту info@t2100.ru.
Воспользоваться формой обратной связи.
Позвонить нашим менеджерам по телефону +7 (495) 727-27-11.

?Что нужно знать при подборе уплотнения?

При выборе типа уплотнения, необходимо учитывать множество факторов:

Тип перекачиваемой жидкости, ее температуру, вязкость, наличие абразивных включений, склонность к кристаллизации.
Установочные размеры уплотнения: диаметр вала или втулки, размеры камеры для установки уплотнения.
Параметры оборудования, где устанавливается уплотнение: частота вращения, уплотняемое давление.

Предлагая торцовые уплотнения, мы не просто поставляем их Вам, но и даем квалифицированную консультацию по всем вопросам в области их использования в насосном и другом оборудовании.
