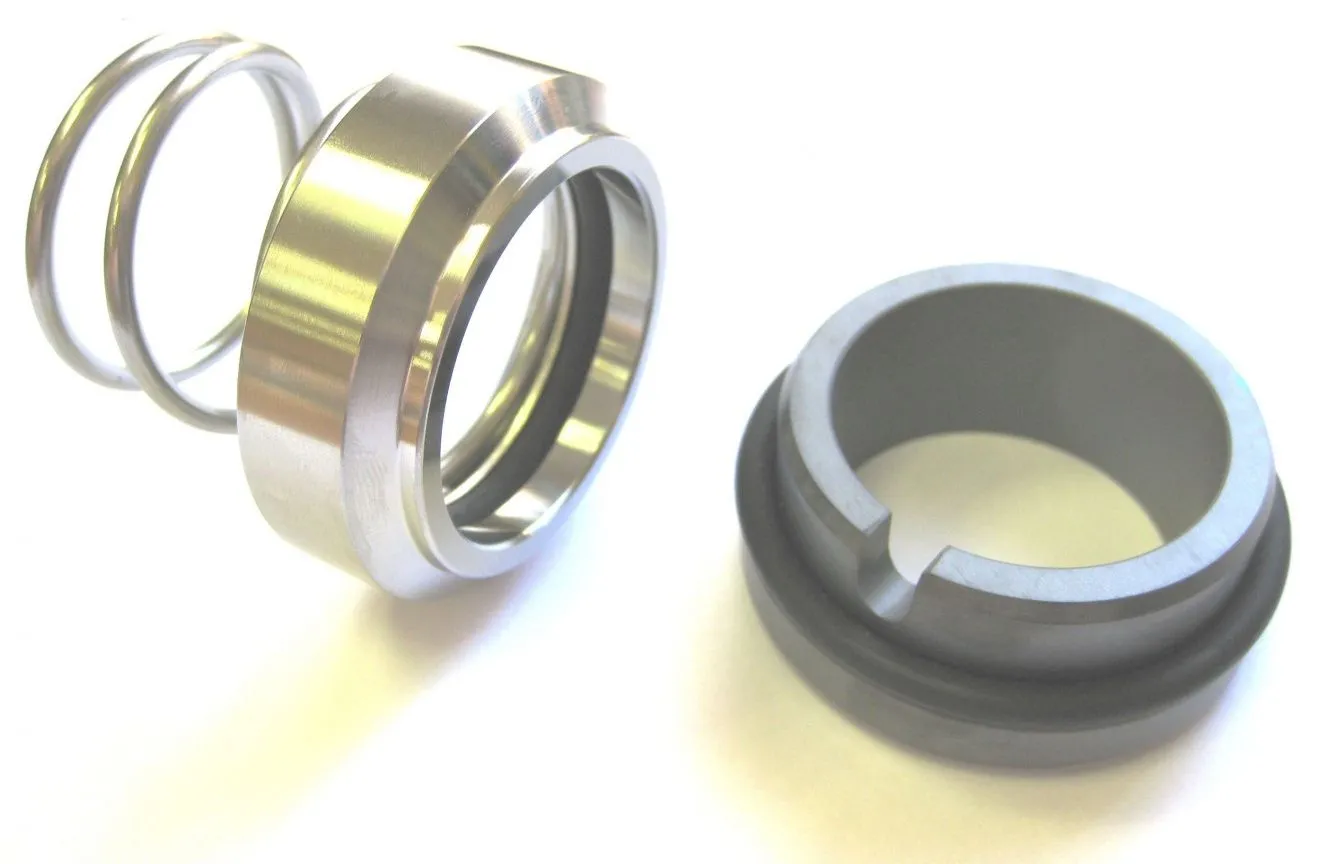

32mm M3N VGME-1 BS 304SS/Sic/Viton

Наличие
Под заказ
Артикул
100502399
Производитель
U.S. Seal
Цена по запросу
Заказать
Технические характеристики
  • Диаметр:
    32
  • Тип седла:
    BP
  • Вторичное уплотнение:
    вайтон
  • Температура минимальная для API:
    -20
  • Температура максимальная для API:
    140
  • Давление изб максимальное для API:
    10
Все характеристики
Все характеристики
скачать pdf

Серийное уплотнение с открытой пружиной.

Область применения: насосы для сточных вод, пищевая промышленность, погружные насосы. Применяется в насосах фирм Промприбор, Grundfos и др.

1. Вращающееся кольцо;
2. Уплотнительное кольцо;
3. Упорное кольцо;
4. Пружина;
5. Седло;
6. Уплотнительное кольцо;
7. Штифт

Применяемые материалы

Уплотнительные кольца
Этиленпропиленовая резина
Нитрильная резина
Фторкаучук Viton

Пара трения
графит по стали AISI 304
графит по карбиду кремния
карбид кремния по карбиду кремния

Металлические части
AISI 304
  • Диаметр:
    32
  • Тип седла:
    BP
  • Пара трения:
    карбид кремния-сталь 1.4401
  • Вторичное уплотнение:
    вайтон
  • Температура минимальная для API:
    -20
  • Температура максимальная для API:
    140
  • Давление изб максимальное для API:
    10
  • Частота вращения вала максимальная для API:
    15
  • Диаметр вала:
    от 10 до 80 мм, от 0,394" до 3,15"
  • Давление изб.:
    до 10 бар
  • Температура:
    от -20 до +140 С
  • Марка насоса:
    Calpeda, КМЛ, АХ, ХМ, К, ХМс, КМ, ЛМ, КМШ, Grundfos, KSB, Х
  • Жидкость:
    Сточно-массовые жидкости, Перегретая вода, Вода, Химические жидкости, Конденсат, Нефтепереработка, Пищевые жидкости
  • Оборудование:
    Воздуходувки, вентиляторы, Автоклавы, Уплотнения для смесителей, Мешалки, Насосы, Теплогенераторы
  • Конструктивные особенности:
    Подвижное кольцо круглого сечения
  • Пара трения:
    Графит по карбиду кремния, Графит по керамике, Карбид кремния по карбиду кремния
  • Скорость:
    15 м/с
  • Тип уплотнения:
    Тип M3N-VGME1
  • Область применения:
    Химическая, Пищевая, Водоснабжение, Нефтедобыча
  • Соответствие стандарту:
    ANSI, ISO, DIN
Условия доставки
Самовывоз
Сегодня
Отправка экспресс-почтой/ТК
В день прихода оплаты
Подробнее о доставке
Оплата
Безналичный расчет
100% предоплата по счету
* Другие условия по договору

Серийное уплотнение с открытой пружиной.

Область применения: насосы для сточных вод, пищевая промышленность, погружные насосы. Применяется в насосах фирм Промприбор, Grundfos и др.

1. Вращающееся кольцо;
2. Уплотнительное кольцо;
3. Упорное кольцо;
4. Пружина;
5. Седло;
6. Уплотнительное кольцо;
7. Штифт

Применяемые материалы

Уплотнительные кольца
Этиленпропиленовая резина
Нитрильная резина
Фторкаучук Viton

Пара трения
графит по стали AISI 304
графит по карбиду кремния
карбид кремния по карбиду кремния

Металлические части
AISI 304
  • Диаметр:
    32
  • Тип седла:
    BP
  • Пара трения:
    карбид кремния-сталь 1.4401
  • Вторичное уплотнение:
    вайтон
  • Температура минимальная для API:
    -20
  • Температура максимальная для API:
    140
  • Давление изб максимальное для API:
    10
  • Частота вращения вала максимальная для API:
    15
  • Диаметр вала:
    от 10 до 80 мм, от 0,394" до 3,15"
  • Давление изб.:
    до 10 бар
  • Температура:
    от -20 до +140 С
  • Марка насоса:
    Calpeda, КМЛ, АХ, ХМ, К, ХМс, КМ, ЛМ, КМШ, Grundfos, KSB, Х
  • Жидкость:
    Сточно-массовые жидкости, Перегретая вода, Вода, Химические жидкости, Конденсат, Нефтепереработка, Пищевые жидкости
  • Оборудование:
    Воздуходувки, вентиляторы, Автоклавы, Уплотнения для смесителей, Мешалки, Насосы, Теплогенераторы
  • Конструктивные особенности:
    Подвижное кольцо круглого сечения
  • Пара трения:
    Графит по карбиду кремния, Графит по керамике, Карбид кремния по карбиду кремния
  • Скорость:
    15 м/с
  • Тип уплотнения:
    Тип M3N-VGME1
  • Область применения:
    Химическая, Пищевая, Водоснабжение, Нефтедобыча
  • Соответствие стандарту:
    ANSI, ISO, DIN

D1
диаметр вала 		D4 L3 D7 L4
10 19 15,5 21 10,0
12 21 16,0 23 10,0
14 23 18,0 25 10,0
15 24 18,0 27 10,0
16 26 18,0 27 10,0
18 29 19,5 33 10,0
20 31 22,0 35 11,5
22 33 21,5 37 11,5
24 35 23,5 39 11,5
25 36 26,5 40 11,5
28 40 26,5 43 11,5
30 43 26,5 45 11,5
32 46 28,5 48 11,5
33 47 28,5 48 11,5
35 49 28,5 50 11,5
38 53 33,5 56 14,0
40 56 36,0 58 14,0
42 59 37,5 61 14,0
43 59 38,5 61 14,0
45 61 39,5 63 14,0
48 64 46,0 66 14,0
50 66 45,0 70 15,0
53 69 47,0 73 15,0
55 71 49,0 75 15,0
58 76 55,0 78 15,0
60 78 55,0 80 15,0
65 84 55,0 85 15,0
68 88 55,0 90 18,0
70 90 57,0 92 18,0
75 98 62,0 97 18,0
80 100 61,8 105 18,2
