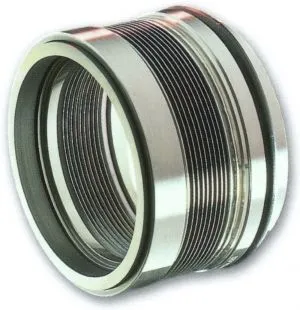

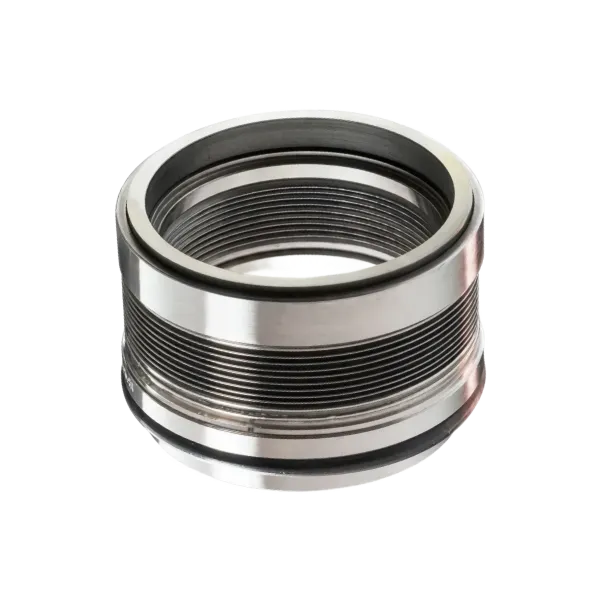

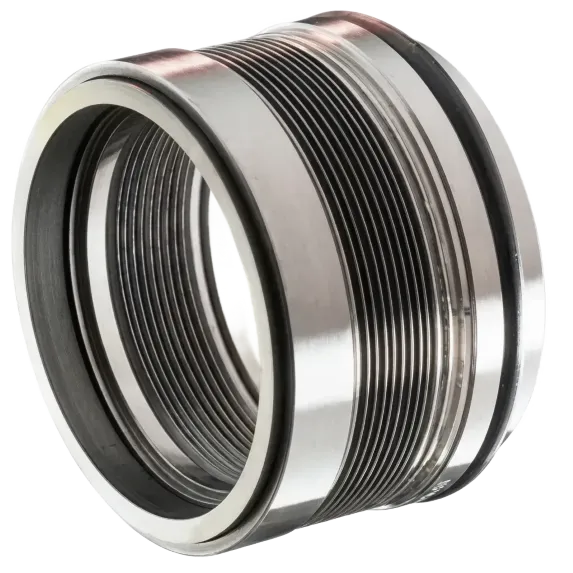

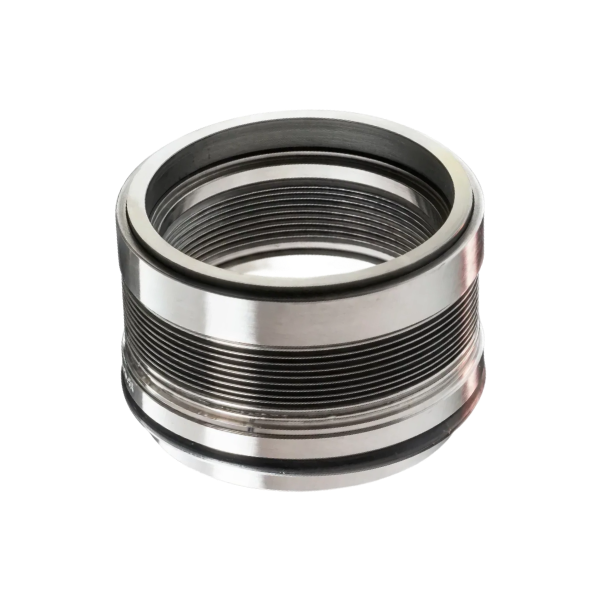

Торцевые уплотнения 604

Name: Торцевые уплотнения 604
Availability: InStock

Наличие

На складе

Производитель

Sealol

Цена по запросу

Заказать

Технические характеристики

Диаметр вала:

от 1" до 3,875"
Давление изб.:

до 25 бар
Давление гидростатическое:

до 32 бар
Температура:

от -75 до 425 C
Скорость:

до 50 м/с

Все характеристики

скачать pdf

Задать вопрос

Условия доставки

Самовывоз

Сегодня

Отправка экспресс-почтой/ТК

В день прихода оплаты

Подробнее о доставке

Оплата

Безналичный расчет

100% предоплата по счету

* Другие условия по договору

Описание
Характеристики
Размеры Размеры
Расшифровка обозначения Расшифровка обозначения
Документы

Тип 604 является основным уплотнением для сложных высокотемпературных применений. Доступно в исполнении из сплавов АМ350 и 718, высокопрочная конструкция этого уплотнения обеспечивает максимальную надежность. Неподвижная конструкция сильфона позволяет компенсировать значительную несоосность вала по отношению к камере уплотнения. В отличие от вращающихся уплотнений, которые должны изгибаться при каждом обороте, чтобы компенсировать несоосность между валом и камерой уплотнения, неподвижное 604 уплотнение адаптируется к этим условиям, изгибаясь только однажды во время установки. Это снижает перемещения уплотнения, увеличивая в результате срок его службы.

Диаметр вала

от 1" до 3,875"
Давление изб.

до 25 бар
Давление гидростатическое

до 32 бар
Температура

от -75 до 425 C
Жидкость

Нефтепереработка
Конструктивные особенности

Сварной сильфон, Металлический сильфон
Пара трения

Карбид вольфрама по карбиду вольфрама, Графит по графиту, Карбид кремния по карбиду кремния
Скорость

до 50 м/с
Тип уплотнения

Тип 604
Область применения

Сельское хозяйство, Нефтегазовая
Соответствие стандарту

API

Inch					mm
Seal Dash Number (size code)	A +.000 -.002	B Ref.	C Ref.	D Ref.	A +.000 -0.05	B Ref.	C Ref.	D Ref.
-13	1.0C0	1.937	1.959	1.138	25.40	49.20	50.01	23.91
-20	1.125	2.062	1.959	1.138	28.58	52.37	50.01	23.91
-22	1.250	2.187	1.959	1.138	31.75	55.55	50.01	23.91
-24	1.375	2.312	1.933	1.138	34.93	58.72	49.23	23.91
-26	1.500	2 562	2.053	1.191	38.10	65.07	52.40	30.25
-23	1.625	2.562	2.050	1.222	41.28	65.07	52.32	31.04
-30	1.750	2 687	2.050	1.254	44.45	68.25	52.32	31.85
-32	1.875	2812	2.052	1.254	47.63	71.42	52.37	31.85
-34	2 000	2 937	2.050	1.285	50.80	74.60	52.32	32.64
-36	2.125	3.187	2.182	1.316	53.98	80.95	55.42	33.43
-38	2 250	3.312	2.218	1.348	57.15	34.12	56.34	34.24
-40	2.375	3.437	2.186	1.379	60.33	87.30	55.52	35.03
-42	2.500	3.562	2.184	1.410	63.50	90.47	55.47	35.31
-44	2.625	3.687	2.250	1.443	66.68	93.65	57.15	36.65
-46	2.750	3.937	2.250	1.608	69.35	100.00	57.15	40.34
-48	2.875	4.052	2.281	1.608	73.03	103.17	57.94	40.34
-50	3.000	4.187	2.250	1.608	76.20	106.35	57.15	40.34
-52	3.125	4312	2.250	1.608	79.33	109.52	57.15	40.34
-54	3.250	4.437	2.219	1.608	32.55	112.70	56.36	40.34
-56	3.375	4.552	2.282	1.608	35.73	11587	57.96	40.34
-58	3.5C0	4 687	2.373	1.650	38.90	119.05	60.27	41.91
-60	3625	4812	2.375	1.650	92.08	122 22	60.33	41.91
-62	3.750	4.937	2.375	1.650	95.25	12540	60.33	41.91
-64	3.875	5.052	2.375	1.650	98.43	123.57	60.33	41.91

Другие варианты

подробнее

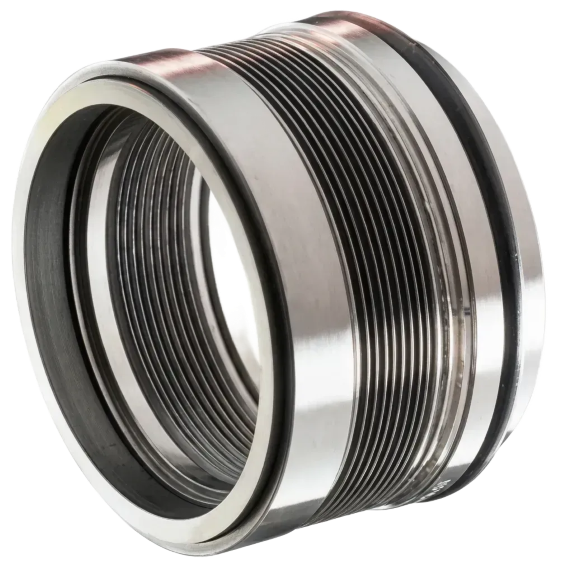

Торцевое уплотнение 604НТС
