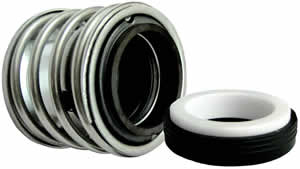

Некоторые варианты исполнений/комплектаций
 |
 |
 |
 |

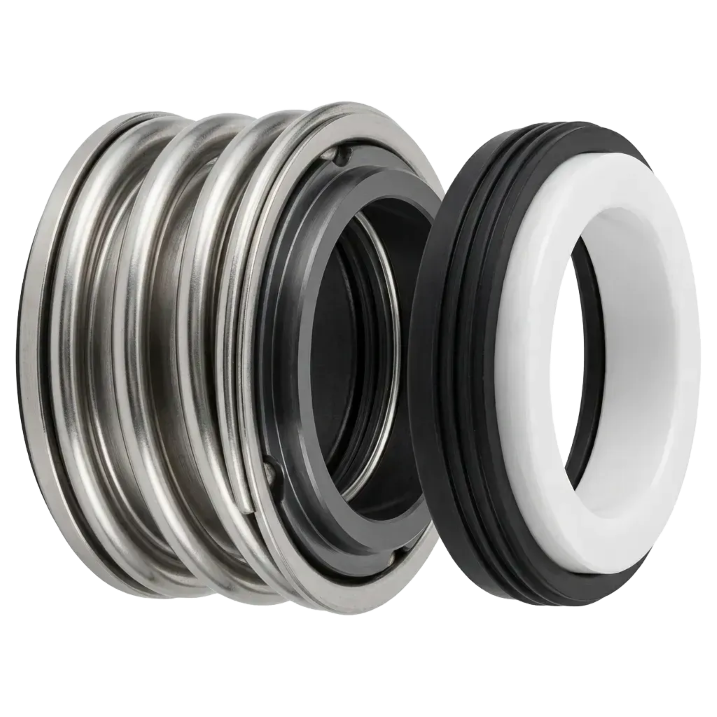

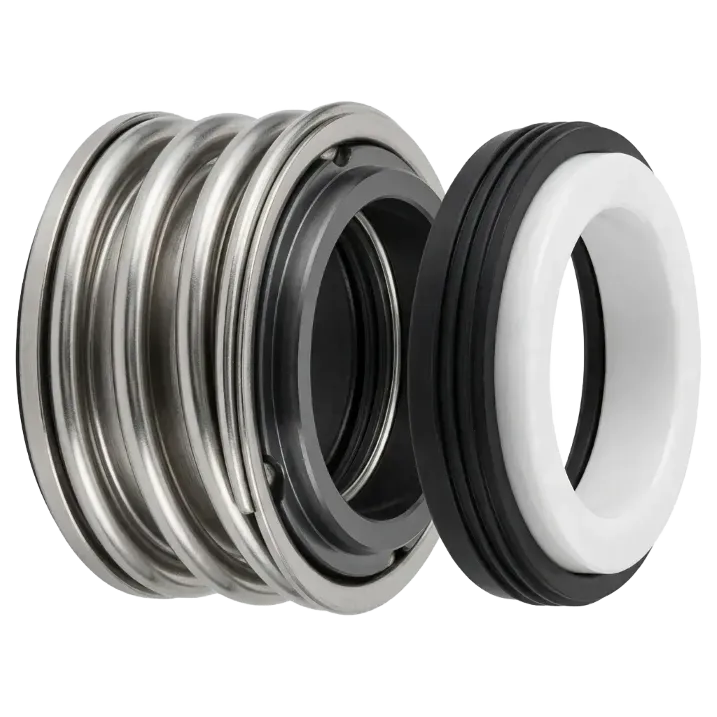

| Тип 2 на гладкий вал |
Седло типа WM |
Седло типа WG |
Седло типа NG |
Расшифровка условного обозначения 25mm 2M N AAR1S1
|
25mm - диаметр вала в месте установки сильфона уплотнения (25 мм)
|
 1 – сильфон, 2 - упорное кольцо 3 – пружина, 4 - торец головки 5 - седло
|
|

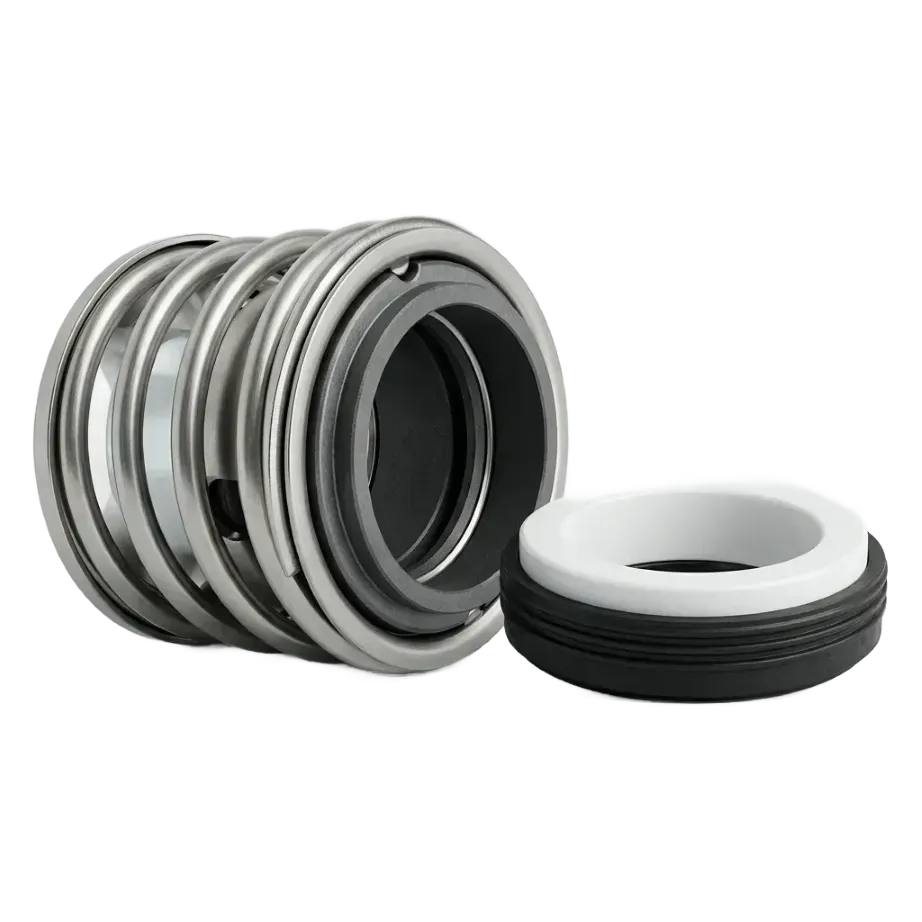

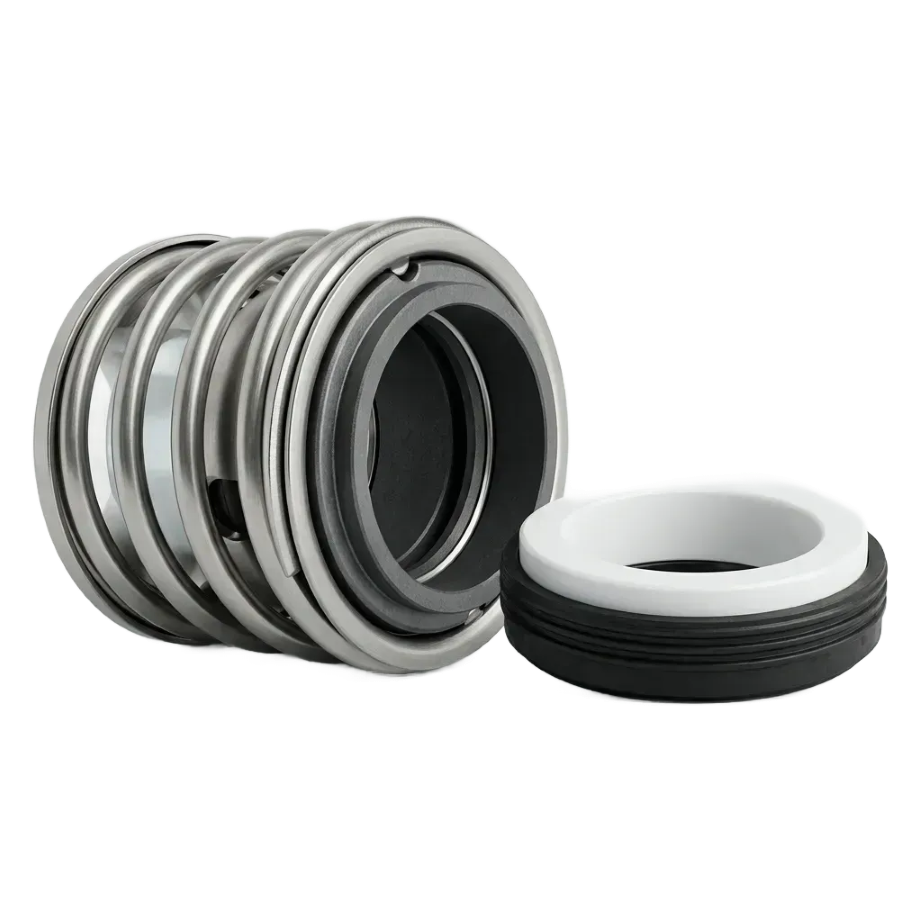

2M - тип уплотнения (резиновый сильфон)
|
|
N - тип седла
|
|
Исполнение по материалу эластомера вращающейся и неподвижной части
|
|
AA - тип резины (фторкаучук)
|
|
Материал пары трения
|
|
R - материал вращающегося кольца (графит пропитанный смолой) S - материал неподвижного кольца – седло (карбид кремния)
|
|
Материал металлических частей
|
|
1 - нержавеющая сталь 316 (аналог Х17Н13М3Т)
|
Материальное исполнение
| Компоненты уплотнения |
Материалы |
| Резиновые детали |
Нитрил/ Buna-N эластомер, этиленпропилен, фторуглерод |
| Торец головки |
Графит пропитанный смолой, спечённый карбид кремния |
| Седло |
Керамика, спечённый карбид кремния |
| Металлические части |
Нержавеющая сталь 316 (аналог Х17Н13М3Т) |
Предельные значения давления и скорости
Для определения максимального давления, необходимо умножить предельное давление для требуемого диаметра вала на соответствующие эксплуатационные коэффициенты.
| Критерий |
Эксплуатационные данные |
Коэффициенты |
| Смазывающая способность уплотняемой жидкостью |
Бензин, керосин или лучше Вода, водные растворы, легкие углеводороды (удельный вес <0,65) |
х 1,00 х 0,75 x 0,65 |
| Температура уплотняемой жидкости |
До 79 оС От 79 оС до 121 оС От 121 оС до 177 оС Выше 177 оС |
х 1,00 х 0,90 х 0,80 х 0,65 |
| Скорость |
1800 об/мин Выше 1800 |
х 1,00 * |
| * Множитель = 1800/новая частота |
